Przemysłowy 6-portowy 10/100Base-T + 3-portowy przełącznik Ethernet 100BASE-FX
Przegląd przemysłowego przełącznika Ethernet

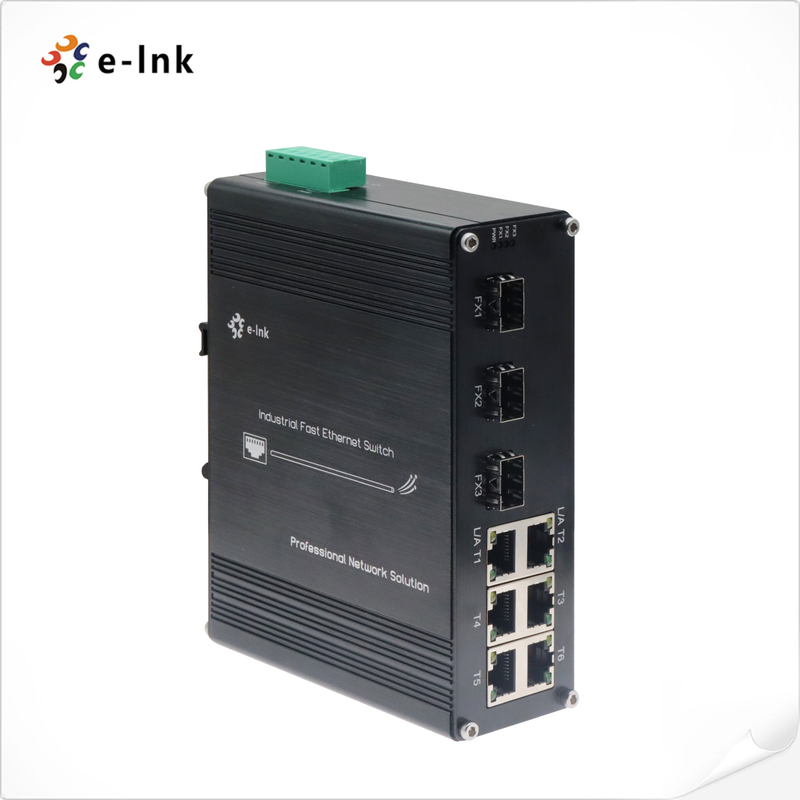

Seria LNK-IMC306 to wytrzymały, 9-portowy przemysłowy przełącznik Ethernet, zaprojektowany
do niezawodnej transmisji danych w trudnych warunkach. Posiada 6x porty RJ45 10/100Base-TX
z automatyczną negocjacją i auto MDI/MDI-X, plus 3x porty światłowodowe 100Base-FX
dla wszechstronnej łączności jednomodowej lub wielomodowej.
Zaprojektowany z myślą o trwałości operacyjnej, ten wzmocniony przełącznik jest idealnym rozwiązaniem do rozszerzania
i integracji sieci na duże odległości. Bezproblemowo łączy krytyczne urządzenia, takie jak
kamery IP, punkty dostępowe Wi-Fi i systemy sterowania przemysłowego pomiędzy odległymi lokalizacjami,
zapewniając stabilność sieci w wymagających zastosowaniach, takich jak nadzór zewnętrzny, automatyzacja fabryk,
i inteligentne systemy transportowe.
Cechy przemysłowego przełącznika Ethernet
- 6 × 10/100Base-TX + 3 × 100Base-FX Porty dla elastycznej łączności Ethernet i światłowodowej
- Porty RJ45 10/100 Mb/s z obsługą Full/Half-duplex, Auto-negocjacji i Auto MDI/MDIX
- Wiele opcji światłowodowych: dostępne interfejsy SFP, SC, FC lub ST
- Niezawodna transmisja danych z kontrolą przepływu IEEE 802.3x
- Energooszczędny projekt zgodny ze standardem IEEE 802.3az (EEE)
- Zredundowane wejścia zasilania dla zwiększonej niezawodności systemu
- Montaż na szynie DIN dla łatwej i bezpiecznej instalacji przemysłowej
- Szeroki zakres temperatur pracy od -40°C do 80°C (-40°F do 176°F) dla trudnych warunków
Indeksy techniczne przemysłowego przełącznika Ethernet
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE 802.3az Energooszczędny Ethernet (EEE)
|
|
IEEE802.3x Kontrola przepływu
|
|
Przód & Filtracja Szybkość:
|
14,880pps (10Mb/s)
|
|
148,800pps (100Mb/s)
|
|
Pamięć bufora pakietów:
|
512K bitów
|
|
Typ przetwarzania:
|
Store-and-Forward
|
|
Rozmiar tabeli adresów:
|
1024 Adresy MAC
|
|
Interfejs
|
|
Złącze:
|
6 x RJ45
|
|
Port optyczny:
|
3 x 100Base-FX (SFP, SC, FC, ST Opcjonalnie)
|
|
Port Ethernet
|
RJ45 Port 1 ~ Port 6
|
|
Środowisko
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
12~48VDC, Zasilanie redundantne (6-pinowa listwa zaciskowa)
|
|
Pobór mocy:
|
5W Max.
|
|
Ochrona:
|
|
Przeciążenie wejścia zasilania:
|
Automatyczne resetowanie
|
|
Odwrócona polaryzacja:
|
Obecny
|
|
Wskaźniki LED:
|
|
Zasilanie:
|
PWR Status
|
|
Ethernet (na port):
|
Link/Aktywność
|
|
Światłowód:
|
FX1, FX2, FX3
|
|
Wymiary (SxGxW):
|
150 x 115 x 50 mm
|
|
Waga:
|
0.6Kg
|
|
Obudowa:
|
Aluminiowa obudowa
|
|
Opcje montażu:
|
Szyna DIN
|
|
Aprobaty regulacyjne
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informacje dotyczące zamawiania przemysłowego przełącznika Ethernet
|
Model
|
Opis
|
|
LNK-IMC306
|
Przemysłowy Przełącznik Ethernet: 6-portowy 10/100Base-TX + 3-portowy 100BASE-FX Światłowód, Wielomodowy, Podwójny światłowód, SC, 2KM
|
|
LNK-IMC306-20
|
Przemysłowy Przełącznik Ethernet: 6-portowy 10/100Base-TX + 3-portowy 100BASE-FX Światłowód, Jednomodowy, Podwójny światłowód, SC, 20KM
|
|
LNK-IMC306S-20
|
Przemysłowy Przełącznik Ethernet: 6-portowy 10/100Base-TX + 3-portowy 100BASE-FX Światłowód, Jednomodowy, Pojedynczy światłowód, SC, 20KM
|
|
LNK-IMC306F-20
|
Przemysłowy Przełącznik Ethernet: 6-portowy 10/100Base-TX + 3-portowy 100BASE-FX Światłowód, Jednomodowy Pojedynczy światłowód, FC, 20KM
|
|
LNK-IMC306-SFP
|
Przemysłowy 6-portowy 10/100BASE-T + 3-portowy 100BASE SFP Przełącznik Ethernet
|
|
Opcje SFP
|
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP
|
|
► Moduł SFP należy zakupić osobno.
|
|
Opcje montażu
|
► Domyślny wspornik szyny DIN zainstalowany.
|
|
Opcje zasilania
|
► 24W/1A 24VDC Zasilacz szynowy DIN. Otwarty przewód dla listwy zaciskowej.
|
|
► Zasilacz należy zakupić osobno.
|
Zastosowanie przełącznika przemysłowego Ethernet
