16+2F Gigabitowy, zarządzalny, przemysłowy przełącznik Ethernet
Przegląd zarządzalnego, przemysłowego przełącznika Ethernet
Przełącznik LNK-GY216M to w pełni gigabitowy zarządzalny przełącznik Ethernet warstwy 2+
wyposażony w 16 portów Gigabit RJ45 + 2x łącza SFP, wszystkie obsługujące przekazywanie z prędkością linii.
Oferuje zaawansowane zarządzanie L2+, w tym routing statyczny IPv4, zasady ACL/QoS, segmentację VLAN
i solidne mechanizmy bezpieczeństwa. Aby zapewnić wysoką niezawodność sieci, ten produkt
obsługuje protokoły STP/RSTP/MSTP (<50ms) i ERPS (<20ms), co zapewnia
szybkie przełączanie awaryjne w przypadku awarii łączy.

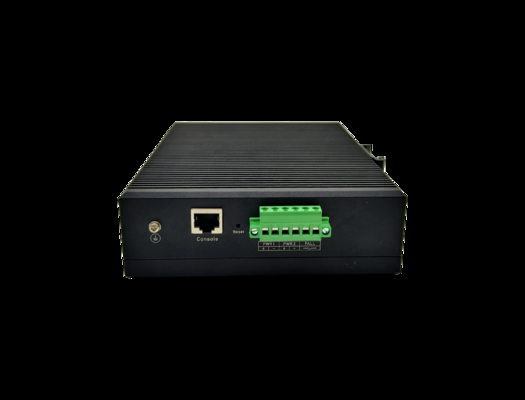

Wytrzymałość przemysłowa produktu jest widoczna dzięki jego ochronie przeciwprzepięciowej 6KV,
aluminiowej obudowie klasy IP40, podwójnym wejściom zasilania DC i chłodzeniu bez wentylatora, co zapewnia
MTBF wynoszący 35 lat w trudnych warunkach (ekstremalne temperatury, EMI i wibracje). Jest idealny
dla inteligentnego transportu, sieci energetycznych, górnictwa, ropy/gazu i zielonej energii oraz umożliwia stabilne,
wydajne sieci poprzez zarządzanie Web/CLI/SNMP/Telnet.
Cechy zarządzalnego, przemysłowego przełącznika Ethernet
- Podwójne porty optyczne do transmisji na duże odległości, obsługujące kaskadowanie i rozbudowę
w sieciach pierścieniowych lub łańcuchowych w celu uproszczenia sieci.
- Pełna gigabitowa transmisja z dużą prędkością z wydajnością stabilną i o dużej przepustowości;
obsługuje kontrolę prędkości i przepływu na port.
- z rozszerzeniem na duże odległości 10M/250m, rozwiązując ograniczenia komunikacji kablami Ethernet
- Przemysłowy chip przełączający o dużej przepustowości z dużą pojemnością płyty głównej
i dużym buforem pakietów w celu zmniejszenia przeciążenia sieci.
- Kontrola przepływu pełnego dupleksu IEEE 802.3x dla płynnej transmisji wysokiej rozdzielczości,
dużego strumienia bitów bez utraty pakietów.
- Obsługuje automatyczne uczenie/aktualizację adresów MAC i Auto MDI/MDI-X na wszystkich portach
- Porty serwisowe z ochroną przeciwprzepięciową 6KV oraz zabezpieczeniem przed zwarciem zasilania
i ochroną przed przeciążeniem dla zwiększenia niezawodności.
- Wytrzymała obudowa ze stopu aluminium z silnym odprowadzaniem ciepła, ekranowaniem przeciwzakłóceniowym,
odpornością na korozję i trwałością.
- Podwójne redundantne wejścia zasilania DC z szerokim zakresem napięcia (DC 12–57V) do zastosowań przemysłowych
- Montaż na szynie DIN, ochrona IP40 i szeroki zakres temperatur pracy (-40℃ do +75℃)
dla stabilnej pracy w trudnych warunkach.
- Bez wentylatora, niskie zużycie energii, cicha konstrukcja ułatwiająca instalację i długotrwałą niezawodność
Indeksy techniczne zarządzalnego, przemysłowego przełącznika Ethernet
|
model
|
LNK-GY216M
|
|
Charakterystyka portów
|
|
Port stały
|
Port downlink
|
16 portów sieciowych 10/100/1000Base-T RJ45
|
|
Port uplink
|
2 gniazda optyczne SFP 100/1000M
|
|
Charakterystyka portu sieciowego
|
Porty 1-16 10/100/1000M adaptacyjne, pełny/półdupleks MDI/MDI-X adaptacyjne.
|
|
Transmisja skrętki
|
10BASE-T:Cat3,4,5 UTP(≤250 metrów)
100BASE-TX:Cat5 lub nowszy UTP(≤100 metrów)
1000BASE-T:Cat5e lub nowszy UTP(≤100 metrów)
|
|
Charakterystyka portu optycznego
|
Interfejs światłowodowy Gigabit SFP, który domyślnie nie jest wyposażony w moduł optyczny, należy zakupić osobno (tryb pojedynczy/wielomodowy, moduł optyczny jednomodowy/dwumodowy, LC/SC jest opcjonalny).
|
|
kabel optyczny
|
Wielomodowy: 850 nm 0 ~ 550 m, 50 μ m/125 μ m & 62,5 μ m/125 μ m.
Tryb pojedynczy: 1310 nm 0 ~ 40 km, 1550 nm 0 ~ 120 km. 9,5μm/125μm
|
|
Parametry chipa wymiany
|
|
Typ zarządzania siecią
|
Zarządzanie siecią L2+
|
|
protokół sieciowy
|
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T
IEEE802.3u 100Base-TX
Kontrola przepływu IEEE802.3x
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
Trunk portu IEEE 802.3ad z LACP
Protokół drzewa rozpinającego IEEE 802.1D
Protokół szybkiego drzewa rozpinającego IEEE 802.1w
Protokół wielu drzew rozpinających IEEE 802.1s
Klasa usług IEEE 802.1p
Tagowanie VLAN IEEE 802.1Q
Kontrola sieci uwierzytelniania portów IEEE 802.1x
IEEE 802.1ab LLDP
Zasilanie DTE IEEE 802.3af przez MDI
Zasilanie DTE IEEE 802.3at przez MDI
|
|
Tryb przekazywania
|
Przechowywanie i przekazywanie (pełna prędkość linii)
|
|
CPU
|
500MHz
|
|
DRAM
|
1Gbit
|
|
FLASH
|
256Mbit
|
|
Przepustowość płyty głównej
|
52 Gbps (nieblokująca)
|
|
Szybkość przekazywania pakietów @64 bajty
|
26,78 Mpps
|
|
kontrola dostępu do nośników
|
8K
|
|
Bufor przekazywania pakietów
|
4Mbit
|
|
Duża ramka
|
10K bajtów
|
|
Światło wskaźnika
|
Wskaźnik zasilania: PWR (zielony); Światło działania systemu: SYS (zielony); Wskaźnik sieci: Link/Act (zielony); Wskaźnik portu świetlnego: SFP (zielony).
|
|
Przełącznik resetowania jednym klawiszem
|
1, naciśnij i przytrzymaj przez 6 sekund, aby zwolnić i przywrócić ustawienia fabryczne.
|
|
MTBF
|
500 tysięcy godzin
|
|
Charakterystyka POE i zasilania
|
|
napięcie wejściowe
|
DC12-57V
|
|
Pobór mocy całej maszyny
|
Pobór mocy w trybie gotowości: < ＜15W；; Pobór mocy przy pełnym obciążeniu: < ＜20W
|
|
Obsługa zasilania
|
Domyślnie nie jest wyposażony w zasilacz, dlatego należy go zakupić osobno. Zaleca się wybór DC24V/1A.
|
|
Parametry specyfikacji fizycznej
|
|
Tryb rozpraszania ciepła
|
Naturalne rozpraszanie ciepła bez wentylatora
|
|
Temperatura/wilgotność pracy
|
-40～+75°C； 5% ~ 90% RH bez kondensacji.
|
|
Temperatura/wilgotność przechowywania
|
-40～+85°C； 5% ~ 95% RH bez kondensacji.
|
|
Rozmiar zewnętrzny (dł.*szer.*wys.)
|
195*145*48mm
|
|
Waga netto/brutto
|
＜1,5 kg / ＜1,8 kg
|
|
Tryb instalacji
|
Instalacja na biurku
|
|
Certyfikacja produktu i zapewnienie jakości
|
|
Ochrona odgromowa/poziom ochrony
|
Ochrona odgromowa portu: 6 kV 8/20 US; Stopień ochrony: IP40
|
|
Obowiązujące normy przemysłowe
|
IEC 61000-4-2 (ESD): wyładowanie kontaktowe 8 kV, ±15 kV wyładowanie powietrzne.
IEC61000-4-3(RS):10V/m(80~1000MHz)
IEC61000-4-4(EFT): przewód zasilający: 4 kV; Linia danych: ±2kV
IEC61000-4-5(Przepięcie): przewód zasilający: cm 4kV/DM 2kV; Linia danych: ±4kV
IEC61000-4-6 (przewodzenie częstotliwości radiowej): 10V(150kHz~80MHz)
IEC61000-4-8 (pole magnetyczne częstotliwości zasilania): 100A/m ciągłe; 1000A/m, 1s do 3s
IEC61000-4-9 (impulsowe pole magnetyczne): 1000A/m
IEC61000-4-10 (tłumione oscylacje): 30A/m 1MHz
IEC61000-4-12/18 (Fala uderzeniowa): CM 2,5kV, DM 1kV
IEC61000-4-16 (przewodzenie w trybie wspólnym): 30V ciągłe; 300V,1s
FCC Part 15/CISPR22(EN55022):Klasa A
IEC61000-6-2 (Ogólna norma przemysłowa)
|
|
właściwości mechaniczne
|
IEC60068-2-6 (Antywibracyjny)
IEC60068-2-27 (Odporność na uderzenia)
IEC60068-2-32 (Swobodne spadanie)
|
|
Certyfikat bezpieczeństwa
|
CE,FCC,RoHS,CCC
|
|
Okres gwarancji
|
5 lat
|
|
Charakterystyka zarządzania oprogramowaniem
|
|
port
|
Obsługa kontroli przepływu IEEE802.3x (pełny dupleks) i kontroli przepływu wstecznego półdupleksu.
Obsługa wymuszonego trybu portu i prędkości
Obsługa burzy rozgłoszeniowej i tłumienia burzy portów
Obsługa ograniczenia prędkości ruchu portu, ziarnistość wynosi co najmniej 16 Kbps i co najwyżej 1 Gbps.
Obsługa interwału przepływu w czasie rzeczywistym portu.
Obsługa kontroli rozmiaru jumbo frame, która może obsługiwać do 16 tysięcy pakietów.
Obsługa funkcji diagnostyki cyfrowej DDMI portu optycznego
|
|
Routing IP
|
Obsługa funkcji zarządzania siecią L2+,
Obsługa trasy statycznej IPV4/trasy domyślnej z maksymalnie 128 wpisami.
Obsługa protokołu ARP z maksymalnie 1024 wpisami.
|
|
VLAN
|
Obsługa VLAN opartych na portach (4K), IEEE802.1q VLAN.
Obsługa VLAN opartych na protokołach
Obsługa trzech typów konfiguracji portów: Access, Trunk i Hybrid.
|
|
trunk
|
Obsługa agregacji statycznej i dynamicznej (LACP)
Obsługuje do 8 grup agregacji, a każda grupa agregacji obsługuje do 8 portów.
|
|
Funkcja sieci pierścieniowej
|
Obsługa funkcji ochrony pętli
Obsługa protokołu drzewa rozpinającego STP/RSTP/MSTP.
Obsługa sieci pierścieniowej ERPS (pojedynczy pierścień, wiele pierścieni, przecinający się pierścień i konfiguracja pierścienia stycznego), a czas samonaprawy sieci pierścieniowej jest krótszy niż 20 ms.
|
|
multicast
|
Obsługa IGMP Snooping v1/v2/v3 i obsługa do 1024 grup multicast.
|
|
obraz lustrzany
|
Obsługuje dwukierunkowe tworzenie kopii lustrzanych ruchu podstawowych portów.
|
|
QoS
|
Z priorytetem opartym na końcu, 802.1P i DSCP/ToS, każdy port obsługuje 8 kolejek wyjściowych.
Obsługa czterech trybów planowania priorytetów: Equ, SP, WRR i SP+WRR.
Obsługa priorytetu Mark/Remark
Obsługa ograniczenia prędkości opartego na przepływie, filtrowania pakietów i przekierowywania.
|
|
ACL
|
Obsługa funkcji filtrowania pakietów L2 ~ L4, może dopasować pierwsze 80 bajtów wiadomości i zapewnia ACL w oparciu o adres MAC źródła, adres MAC docelowy, adres IP źródła, adres IP docelowy, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP, VLAN itp.
Obsługa dystrybucji ACL w oparciu o port i VLAN.
|
|
Charakterystyka bezpieczeństwa
|
Obsługa hierarchicznego zarządzania użytkownikami i ochrony hasłem.
Obsługa uwierzytelniania IEEE802.1X opartego na portach.
Obsługa uwierzytelniania AAA&RADIUS i TACACS+.
Obsługa limitu liczby uczenia się adresów MAC
Obsługa czarnej dziury adresów MAC i wiązania adresów
Obsługa SSH 2.0 w celu zapewnienia użytkownikom bezpiecznego, szyfrowanego kanału logowania.
Obsługa izolacji portów
Obsługa funkcji ograniczania prędkości wiadomości ARP
Obsługa ochrony adresu źródłowego IP
Obsługa funkcji wykrywania intruzji ARP
Obsługa ataku anti-DoS
Obsługa tłumienia wiadomości rozgłoszeniowych portów
Obsługa mechanizmu tworzenia kopii zapasowych/przywracania danych hosta
Funkcja wiązania czwartorzędowego IP+MAC+VLAN+ port
|
|
DHCP
|
Obsługa DHCP Serve
Obsługa klienta DHCP
Obsługa DHCP Snooping v1/v2/v3.
|
|
Zarządzanie i konserwacja
|
Obsługa zarządzania przez sieć Web, wiersza poleceń CLI (Konsola, Telnet), SNMP(V1/V2c/V3) i innego zróżnicowanego zarządzania i konserwacji; obsługa zarządzania przez sieć WEB (obsługa HTTP/HTTPS).
Obsługa przesyłania/pobierania plików HTTP i TFTP.
Obsługiwane są grupy RMON 1, 2, 3 i 9.
Obsługa przywracania ustawień fabrycznych jednym przyciskiem.
Obsługa zegara NTP i zegara lokalnego.
Obsługa dzienników lokalnych i dzienników systemowych (SYSLOG)
Obsługa wykrywania Ping
Obsługa sprawdzania stanu kabla
Obsługa widoku statusu wykorzystania procesora w czasie rzeczywistym
Obsługa protokołu wykrywania warstwy łącza LLDP
Obsługa ujednoliconego zarządzania klastrem platformy NMS (LLDP+SNMP)
|
|
Wymagania systemowe
|
Przeglądarka internetowa: Mozilla Firefox 2.5 lub nowsza, Google Chrome V42 lub nowsza.
Kable Ethernet kategorii 5 i wyższe;
Karta sieciowa TCP/IP i system operacyjny (np. Microsoft Windows, Linux lub Mac OS).
|
|
Model
|
Opis
|
Sugerowane zasilanie pomocnicze
|
|
LNK-GY216M
|
Typ zarządzania siecią L2+ 16 portów sieciowych 10/100/1000M + 2 gigabitowe gniazda portów optycznych SFP uplink, przemysłowe przełączniki Ethernet, obsługa podwójnego redundantnego wejścia zasilania DC (połączenie zaciskowe Phoenix) i obsługa instalacji na szynie.
|
DC24V/1A
|
|
Uwaga: Zasilacz i moduł optyczny SFP nie są domyślnie dopasowane. Jeśli chcesz je dopasować, skontaktuj się ze swoim sprzedawcą lub menedżerem ds. handlowych.
|
