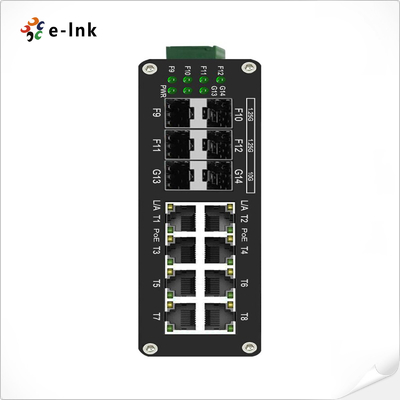

Przemysłowy przełącznik L2+ 8-portowy Gigabit PoE + 4 SFP + 2 10G SFP+ zarządzalny

Ethernet

Standardy:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3ae 10GBase-R

IEEE802.3p QoS

IEEE802.1d Drzewo rozciągania

Do przodu&FiltrWydanie Stawka:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

1,488,000,000pps (10000 Mbps)

Pamięć pakietów buforowych:

12M bitów

Rodzaj przetwarzania:

Przechowywanie i przekazywanie

Szerokość pasma tła

110 Gbps

Maksymalna długość pakietu:

9K Bytes Jumbo Frame

Wielkość tabeli adresowej:

8K Adresy MAC

Interfejs

Złącze:

8 x RJ45

RS485:

1 x RS485 (nieobowiązkowe)

Port optyczny:

4 x 1000Baza-X SFP

2 x10GBaza-SR/LR SFP+

USB- C:

1 x USB-C (do zarządzania)

Interfejs seryjny RS485 (opcjonalny)

Interfejs fizyczny

Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice

Rodzaj danych

1Ch RS485 Dwóch kierunków

Sygnały RS-485

Data+, Data-, GND

Odległość linii seryjnej portu (miedź)

1000 metrów

Stawka Baud

0 ~ 800 kbps

PoE (Power over Ethernet)

Standardowy:

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Power over Ethernet

Port:

RJ45

Przypisanie szpilki zasilania

4/5(+), 7/8(-)

Budżet PoE:

Do 240 watów budżetu PoE

Środowiskontal

Temperatura pracy:

-40°C do 80°C (-40°F do 176°F)

Temperatura przechowywania:

-40°C do 85°C (-40°F do 185°F)

Względna wilgotność:

5% do 95% nie kondensujące

MTBF

> 200 000 godzin

Elektryczne i mechaniczne

Moc wejściowa:

48~ 57VDC, Pojemność niepotrzebna (6-pin Terminal Block)

Zużycie energii:

8W Max.(PoE w użyciu < 240 W)

Ochrona:

Przesyłka mocy:

Automatyczne przywracanie

Odwrotna polarność:

Obecne

DIP Przełącznik

4-cyfrowy przełącznik DIPfunkcjaWymagania

DIP

Funkcja

Ustawienia

SW 1

WLAN

Włączone

OFF - Niepełnosprawny

SW 2

Zarządzanie pierścieniem

Włączone

OFF - Niepełnosprawny

SW 3 (do modernizacji)

250m PoE Network

Włączone

OFF - Niepełnosprawny

SW 4 (do modernizacji)

PoE Reset

Włączone

OFF - Niepełnosprawny

Wskaźniki LED:

/PWR:

Status mocy

Ethernet (na port):

Związek/Działalność

PoE (nieobowiązkowe)

Status PoE

Włókna:

Gigabit port SFP: F9~F12

10G Port SFP+: F13, F14

Wymiary (WxDxH):

149 x114 x50 mm

Poziom:

0.55Kilogramowo

Obudowa:

Aluminiowe Sprawa

Opcje montażu:

Wstawienie DIN-Rail

Funkcje oprogramowania

Protokoły dotyczące zwolnień

Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń

Wsparcie wielokrotnego przesyłu

Wsparcie IGMP Snooping V1/V2/V3,wspieranie GMRP, GVMP,802.1Q

WLAN

Wspieranie IEEE 802.1Q 4K VLAN,obsługa QINQ, podwójnej sieci VLAN,

Zarządzanie czasem

SNTP

QOS

Przesunięcie oparte na przepływie

Ograniczenie stopy procentowej w oparciu o przepływy
Filtrowanie pakietów oparte na przepływie
8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego
Wartość obsługi różnych usług, znak priorytetowy/uwaga
Algorytm planowania kolejki (SP, WRR, SP+WRR)

ACL

ACL emitowane w porcie

ACL oparte na portach i VLAN
Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości.
Zapewnienie ACL opartego na MAC, adresie MAC docelowym, źródle IP, docelowym IP, typie protokołu IP, porcie TCP/UDP, zakresie portów TCP/UDP i VLAN itp.

PoE Zarządzanie

całkowita prędkość mocy

Alokacja mocy wyjściowej PoE
Konfiguracja priorytetu wyjściowego PoE
Status działania PoE
Planowanie operacji PoE

Utrzymanie diagnostyczne

Wspieranie odzwierciedlania portu, Syslog, Ping

Funkcja zarządzania

Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT

Zarządzanie alarmami

Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP

Ochrona

Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0

Wspieranie śledzenia DHCP, opcja 82,802.1X dostęp do zabezpieczeń,
Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL,
Wspieranie DDOS,filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP

Funkcje Advanced Layer 2+

Zarządzanie IPv4/IPv6

Trasa statyczna

Zatwierdzenia regulacyjne

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, klasa A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Wzrost)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Model

Opis

ETH-IMC2408MP

Przemysłowy L2+ 8-port 10/100/1000T 802.3at PoE + 4-port 1G SFP + 2-port 10G SFP+ Managed Ethernet Switch

Opcje SFP

Wybór opcji SFP. Wybierz opcję SFP na naszej stronie opcji SFP

Moduł SFP należy zakupić osobno.

Opcje montażu

► Default DIN-Rail Bracket installed

Opcje zasilania

Wyposażenie DIN-Rail.

 Zaopatrzenie w prąd należy zakupić oddzielnie.
