Przemysłowy przełącznik Ethernet L2+ 8-portowy Gigabit + 4 SFP + 2×10G SFP+ Managed
Przegląd

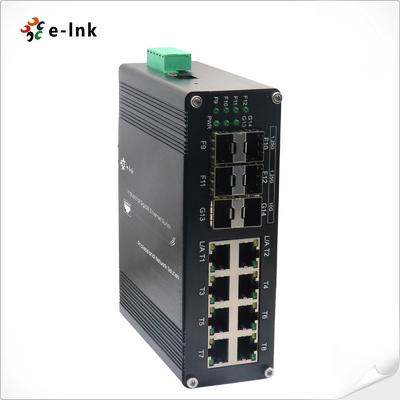

Seria ETH-IMC2408M to kompaktowy przemysłowy przełącznik Ethernet L2+ managed wyposażony w
8 portów Gigabit RJ45, 4 gniazda Gigabit SFP i 2 szybkie łącza 10G SFP+. Zapewnia
wydajność z prędkością przewodową z przepustowością przełączania 110 Gbps i obsługuje ramki 9K Jumbo
dla wymagających zastosowań. Port zarządzania USB-C upraszcza konfigurację w porównaniu z przestarzałym RS232, a wytrzymała obudowa z
aluminium IP40, -40°C do +80°C zakres temperatur pracy
i redundantne wejścia zasilania DC zapewniają niezawodność w trudnych warunkach. Dzięki zaawansowanym funkcjom warstwy 2+, protokołom redundancji i solidnemu zabezpieczeniu, jest idealny do
automatyki przemysłowej, energetyki, nadzoru i agregacji danych brzegowych.
Cechy
8 × Gigabit RJ45 + 4 × 1G SFP + 2 × 10G SFP+ porty uplink
Szybkie łącza 10G SFP+
do agregacji i sieci szkieletowychPort USB-C do szybkiego, bezpośredniego zarządzania (bez RS232)
Wysoka wydajność: przepustowość przełączania 110 Gbps, ramka Jumbo 9K
Zaawansowana redundancja: STP/RSTP/MSTP/ERPSv2, agregacja łączy
Solidne zabezpieczenia: SSH, HTTPS, 802.1X, RADIUS, ochrona przed DoS/DDoS
VLAN, QoS, ACL, IGMP Snooping, podwójny VLAN (QinQ)
Klasa przemysłowa: obudowa aluminiowa IP40, konstrukcja bez wentylatora
Szeroki zakres temperatur pracy: -40°C ~ +80°C, MTBF > 200 000 godzin
Montaż na szynie DIN, lekki, kompaktowy kształt (0,55 kg)
Indeksy techniczne
Ethernet
|
Standardy:
|
|
IEEE802.3 10BASE-T
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3a
|
|
e10GBase-R IEEE802.3
|
|
pQoS IEEE802.1d Spanning Tree
|
|
Przód
|
|
& FiltracjaSzybkość: 14,880pps (10Mbps)
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000
|
|
,000pps (10000Mbps)Pamięć bufora pakietów:
|
|
12M bitów
|
Typ przetwarzania:
|
|
Store-and-Forward
|
Przepustowość backplane
|
|
110 Gbps
|
Maksymalna długość pakietu:
|
|
9K bajtów Jumbo Frame
|
Rozmiar tabeli adresów:
|
|
8K
|
Adresy MAC Interfejs
|
|
Złącze:
|
|
8
|
(PoE w użyciu R
|
|
/LR1
|
x USB-C (do zarządzania) Port optyczny:
|
|
4
|
x 1000Base-X SFP 2 x
10G Base-SR/LRSFP+ USB
|
|
-C:1
|
x USB-C (do zarządzania) Interfejs szeregowy RS485 (opcjonalnie)
|
|
Interfejs fizyczny
|
|
Przemysłowy standardowy 3-pinowy zacisk śrubowy
|
Typ danych
|
|
1Ch RS485 Dwukierunkowy
|
Sygnały RS-485
|
|
Data+, Data-, GND
|
Odległość linii portu szeregowego (miedź)
|
|
1000 metrów
|
Szybkość transmisji
|
|
0 ~ 800 kbps
|
Środowisko
|
|
Temperatura pracy:-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
Zasilanie wejściowe:
|
|
12~48
|
|
VDC
|
,Zasilanie redundantne (6-pinowy blok zacisków)Trasa statyczna 8
|
|
W Max.
|
(PoE w użyciu<240W) Ochrona:Przeciążenie wejścia zasilania:
|
|
Automatyczne resetowanie
|
|
Odwrócona polaryzacja:
|
Obecny
|
|
Przełącznik DI
|
4-cyfrowy przełącznik DIP
|
|
funkcjaDIP
|
|
FunkcjaUstawieniaSW 1
|
VLAN
|
WŁ. - Włączone
|
WYŁ. - Wyłączone
|
|
SW 2
|
Zarządzanie czasem
|
WŁ. - Zarezerwowane
|
WYŁ. - Zarezerwowane
|
|
SW 3
|
Zarezerwowane
|
WŁ. - Zarezerwowane
|
WYŁ. - Zarezerwowane
|
|
SW 4
|
PWR:
|
Stan zasilania
|
Ethernet (na port):
|
|
Wskaźniki LED:
|
PWR:
|
Stan zasilania
|
Ethernet (na port):
|
|
Połączenie/Aktywność
|
|
Włókno
|
:
|
|
Port Gigabit SFP: F9~F12
|
Port 10G SFP+: F13, F14
|
|
Wymiary (szer. x gł. x wys.):149
|
x
|
|
114
|
|
x
|
50 0.Waga: 0.55 Kg
|
|
Obudowa:
|
AluminiumObudowaOpcje montażu:
|
|
Montaż na szynie DIN
|
Funkcje oprogramowania Protokoły redundancji
|
|
Obsługa STP/RSTP/MSTP/ERPSv2, Agregacja łączy
|
Obsługa multicast
|
|
Obsługa IGMP Snooping V1/V2/V3
|
|
,
|
obsługa GMRP, GVMP,802.1Q
|
|
VLAN
|
Obsługa IEEE 802.1Q 4K VLANTrasa statycznaobsługa QINQ, podwójny VLAN,
|
|
Zarządzanie czasem
|
SNTPTrasa statycznaPrzekierowanie oparte na przepływie
|
|
Ograniczanie szybkości oparte na przepływie
|
Filtrowanie pakietów oparte na przepływie
|
|
8*Kolejki wyjściowe każdego portu 802.1p/DSCP mapowanie priorytetów
|
Diff-Serv QoS, priorytet Mark/Remark
Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL
ACL wydawane na podstawie portu
ACL na podstawie portu i VLAN
Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości.
|
|
Zapewnij ACL na podstawie MAC, adresu MAC docelowego, źródłowego IP, docelowego IP, typu protokołu IP, portu TCP/UDP, zakresu portów TCP/UDP i VLAN itp.
|
Konserwacja diagnostyczna
Obsługa port mirroring, Syslog, Ping
Funkcja zarządzania
Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Zarządzanie alarmami
|
Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
|
|
Bezpieczeństwo
|
Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Obsługa DHCP Snooping, opcja 82
|
,
|
|
dostęp zabezpieczeń 802.1X,
|
Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL,
Obsługa DDOSTrasa statycznafiltrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
Zaawansowane funkcje warstwy 2+
Zarządzanie IPv4/IPv6Trasa statycznaZatwierdzenia regulacyjne
|
|
ISO9001, CE, RoHS, FCC
|
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informacje dotyczące zamawiania
|
|
Model
|
|
Opis
|
|
ETH-IMC2408M
|
Przemysłowy L2+ 8-portowy 10/100/1000T
|
+ 4-portowy 1G SFP + 2-portowy 10G SFP+ Managed Ethernet Switch
|
Opcje SFP
|
|
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP
|
► Moduł SFP należy zakupić osobno. Opcje montażu
|
|
► Domyślny wspornik na szynę DIN zainstalowany
|
Opcje zasilania
|
|
► Zasilacz na szynę DIN. Otwarty przewód dla bloku zacisków.
|
|
► Zasilacz należy zakupić osobno.
|

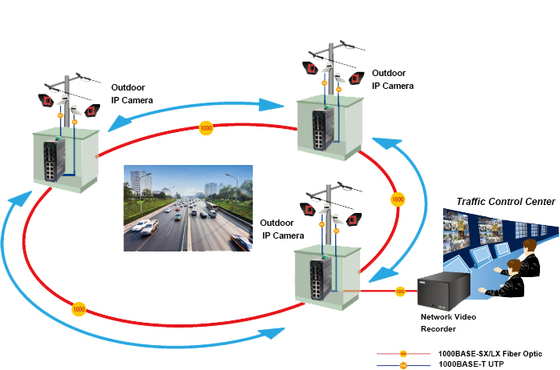

Zastosowanie
|
|
|
|
|
|
