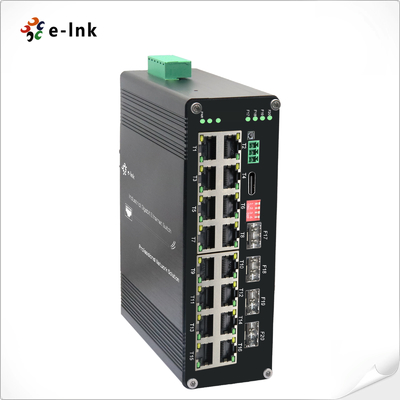

Przemysłowy przełącznik L2+ 16-portowy 10/100/1000T 802.3at PoE + 4 SFP zarządzalny

Ethernet

Standardy:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Spanning Tree

Przekazywanie & FiltrowaniePrędkość: 14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Pamięć bufora pakietów:

12M bitów

Typ przetwarzania:

Store-and-Forward

Przepustowość płyty głównej

110 Gbps

Maksymalna długość pakietu:

Ramka Jumbo 10K Bytes

Rozmiar tabeli adresów:

8K

Adresy MAC Interfejs

Złącze:

16 x RJ45

R

S485: 1

x USB-C (do zarządzania) Port optyczny:

4

x 1000Base-X SFP USB

-C:1

x USB-C (do zarządzania) Interfejs szeregowy RS485 (Opcjonalnie)

Interfejs fizyczny

Przemysłowy standardowy 3-pinowy zacisk śrubowy

Typ danych

1Ch RS485 Dwukierunkowy

Sygnały RS-485

Data+, Data-, GND

Odległość linii portu szeregowego (miedź)

1000 metrów

Szybkość transmisji

0 ~ 800kbps

PoE (Power over Ethernet)

Standard:

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Power over Ethernet

P

► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFPRJ45

Przypisanie pinów zasilania

4/5(+), 7/8(-)

Budżet PoE:

Do

480-watowy budżet PoEŚrodowisko

Temperatura pracy:-40°C do 80°C (-40°F do 176°F)

Temperatura przechowywania:

-40°C do 85°C (-40°F do 185°F)

Wilgotność względna:

5% do 95% bez kondensacji

MTBF

> 200 000 godz.

Elektryczne i mechaniczne

Zasilanie wejściowe:

48

~57

Ochrona:,Zasilanie redundantne (6-pinowa listwa zaciskowa)Zarządzanie IPv4/IPv6 8

W Max.

(PoE w użyciu<480W) Ochrona:Przeciążenie wejścia zasilania:

Automatyczne resetowanie

Odwrócona polaryzacja:

Obecna

DI

P Przełącznik

4-cyfrowy przełącznik DIP funkcja

DIPFunkcjaUstawienia

SW 1

VLAN

WŁ. - Włączone

WYŁ. - Wyłączone

obsługa QINQ, Double VLAN,

PWR:

Stan zasilania

WYŁ. - Wyłączone

SW 3 (do uaktualnienia)

PWR:

Stan zasilania

WYŁ. - Wyłączone

SW 4 (do uaktualnienia)

PWR:

Stan zasilania

WYŁ. - Wyłączone

Wskaźniki LED:

PWR:

Stan zasilania

Ethernet (na port):

Łącze/Aktywność

PoE

:

Stan PoE

Włókno155

Port Gigabit SFP: F17~F20

Wymiary (szer. x gł. x wys.):155

x

115

x  Waga:mm Waga:1.2 Kg

Obudowa:

AluminiumObudowa

Opcje montażu:

Montaż na szynie DIN Funkcje oprogramowania

Protokoły redundancji

Obsługa STP/RSTP/MSTP/ERPSv2, Agregacja łączy

Obsługa Multicast

Obsługa IGMP Snooping V1/V2/V3

,

obsługa GMRP, GVMP,802.1Q

VLANZarządzanie IPv4/IPv6,

obsługa QINQ, Double VLAN,

Zarządzanie czasemZarządzanie IPv4/IPv6QOS

Przekierowanie oparte na przepływie

Ograniczanie prędkości oparte na przepływie

Filtrowanie pakietów oparte na przepływie

8*Kolejek wyjściowych każdego portu 802.1p/DSCP mapowanie priorytetów

Diff-Serv QoS, Oznaczanie/Komentowanie priorytetów
Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL
ACL oparty na porcie
ACL oparty na porcie i VLAN

Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości.

Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp.

P
o
E Zarządzanie

► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFPAlokacja mocy wyjściowej PoEKonfiguracja priorytetu wyjścia PoE

Stan pracy PoE

Planowanie operacji PoE
Konserwacja diagnostyczna
Obsługa mirroring portów, Syslog, Ping
Funkcja zarządzania

Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT

Zarządzanie alarmami

Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP

Bezpieczeństwo

Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

Obsługa DHCP Snooping, opcja 82

,

dostęp bezpieczeństwa 802.1X,

Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL,Zarządzanie IPv4/IPv6,
filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARP
Zaawansowane funkcje warstwy 2+Zarządzanie IPv4/IPv6Trasa statyczna

Zatwierdzenia regulacyjne

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Klasa A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Przepięcie)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Informacje dotyczące zamawiania

Model

Opis

P

Przemysłowy przełącznik Ethernet L2+ 16-portowy 10/100/1000T 802.3at PoE + 4-portowy 1000X SFP Managed

Opcje SFP► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP

► Moduł SFP należy zakupić osobno.

Opcje montażu

► Domyślny wspornik na szynę DIN zainstalowany

Opcje zasilania

► Zasilacz na szynę DIN. Otwarty przewód dla listwy zaciskowej.

► Zasilacz należy zakupić osobno.

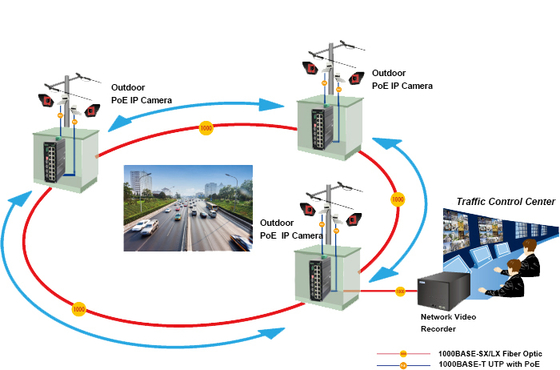

Zastosowanie
