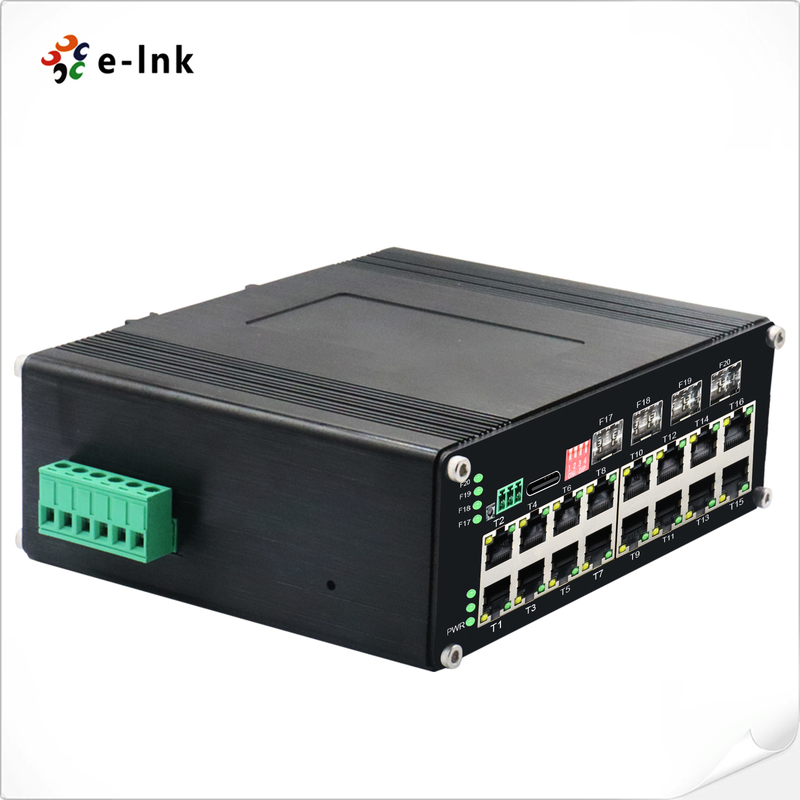

Przemysłowy L2+ 16-port Gigabit + 4 SFP Managed Ethernet Switch
Przegląd
ETH-DIMC2416M to przemysłowy przełącznik Ethernet zarządzany L2+ z 16 gigabitowym RJ45
Wykorzystuje 4 Gigabit SFP uplinks.
Wsparcie 10K Jumbo Frame, port zarządzania USB-C, obudowa aluminiowa IP40, DIN-Rail
Idealny do integracji z systemem napędowym, w tym z napędowym i z napędem napędowym.
sieci z kamerami IP, bezprzewodowymi punktami dostępu i innymi urządzeniami przemysłowymi w całej Europie
surowe środowisko.
Cechy
16×10/100/1000Base-T + 4×1000Base-X porty SFP
Port USB-C dla łatwego zarządzania, brak dostępu RS232
Wspiera 10K Bytes Jumbo Frame do dużej transmisji danych
Przełącznik DIP dlaZarządzanie siecią VLAN i pierścieniem
110Gbps szerokość pasma, 12Mbit bufor pakietów, 8K adresy MAC
Zwolnienie: STP/RSTP/MSTP/ERPSv2, Agregacja linków
Multicast: IGMP Snooping V1/V2/V3, GMRP, GVMP, 4K VLAN, QinQ
QoS: przekierowanie oparte na przepływie, ograniczanie szybkości, filtrowanie pakietów, 8 kolejek na port, SP/WRR
planowanie
Bezpieczeństwo: ochrona przed burzami, SSH, HTTPS, AAA i RADIUS, DHCP Snooping,
802.1X, łagodzenie DDoS
Zarządzanie: CLI, Web, SNMPv1/v2/v3, Telnet, LLDP, DHCP Server/Client, Cloud/MQTT
Diagnostyka: odzwierciedlenie portu, Syslog, Ping, RMON, Trap
Zwierzęta, które są w stanie utrzymać się w stanie odpornym na działanie promieni
Temperatura pracy: od -40°C do 80°C, MTBF >200.000 godzin
Wskaźniki techniczne
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Drzewo rozciągania
|
|
Do przodu&FiltrWydanie Stawka:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Pamięć pakietów buforowych:
|
12M bitów
|
|
Rodzaj przetwarzania:
|
Przechowywanie i przekazywanie
|
|
Szerokość pasma tła
|
110 Gbps
|
|
Maksymalna długość pakietu:
|
10K bajtów Jumbo Frame
|
|
Wielkość tabeli adresowej:
|
8K Adresy MAC
|
|
Interfejs
|
|
Złącze:
|
16 x RJ45
|
|
RS485:
|
1 x RS485 (nieobowiązkowe)
|
|
Port optyczny:
|
4 x 1000Baza-X SFP
|
|
USB- C:
|
1 x USB-C (do zarządzania)
|
|
Interfejs seryjny RS485 (opcjonalny)
|
|
Interfejs fizyczny
|
Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice
|
|
Rodzaj danych
|
1Ch RS485 Dwóch kierunków
|
|
Sygnały RS-485
|
Data+, Data-, GND
|
|
Odległość linii seryjnej portu (miedź)
|
1000 metrów
|
|
Stawka Baud
|
0 ~ 800 kbps
|
|
Środowiskontal
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Względna wilgotność:
|
5% do 95% nie kondensujące
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
|
Moc wejściowa:
|
12~48VDC, Pojemność niepotrzebna (6-pin Terminal Block)
|
|
Zużycie energii:
|
8W Max.
|
|
Ochrona:
|
|
Przesyłka mocy:
|
Automatyczne przywracanie
|
|
Odwrotna polarność:
|
Obecne
|
|
DIP Przełącznik
|
|
4-cyfrowy przełącznik DIPfunkcjaWymagania
|
DIP
|
Funkcja
|
Ustawienia
|
|
SW 1
|
WLAN
|
Włączone
|
OFF - Niepełnosprawny
|
|
SW 2
|
Zarządzanie pierścieniem
|
Włączone
|
OFF - Niepełnosprawny
|
|
SW 3
|
Z zastrzeżeniem
|
ON - Zastrzeżone
|
OFF - zastrzeżone
|
|
SW 4
|
Z zastrzeżeniem
|
ON - Zastrzeżone
|
OFF - zastrzeżone
|
|
Wskaźniki LED:
|
|
/PWR:
|
Status mocy
|
|
Ethernet (na port):
|
Związek/Działalność
|
|
Włókna:
|
Gigabit port SFP: F17~F20
|
|
Wymiary (WxDxH):
|
155 x115 x85 mm
|
|
Poziom:
|
1.2KG
|
|
Obudowa:
|
Aluminiowe Sprawa
|
|
Opcje montażu:
|
Wstawienie DIN-Rail
|
|
Funkcje oprogramowania
|
|
Protokoły dotyczące zwolnień
|
Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń
|
|
Wsparcie wielokrotnego przesyłu
|
Wsparcie IGMP Snooping V1/V2/V3,wspieranie GMRP, GVMP,802.1Q
|
|
WLAN
|
Wspieranie IEEE 802.1Q 4K VLAN,obsługa QINQ, podwójnej sieci VLAN,
|
|
Zarządzanie czasem
|
SNTP
|
|
QOS
|
Przesunięcie oparte na przepływie
Ograniczenie stopy procentowej w oparciu o przepływy
Filtrowanie pakietów oparte na przepływie
8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego
Wartość obsługi różnych usług, znak priorytetowy/uwaga
Algorytm planowania kolejki (SP, WRR, SP+WRR)
|
|
ACL
|
ACL emitowane w porcie
ACL oparte na portach i VLAN
Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości.
Zapewnienie ACL opartego na MAC, adresie MAC docelowym, źródle IP, docelowym IP, typie protokołu IP, porcie TCP/UDP, zakresie portów TCP/UDP i VLAN itp.
|
|
PoE Zarządzanie
|
całkowita prędkość mocy
Alokacja mocy wyjściowej PoE
Konfiguracja priorytetu wyjściowego PoE
Status działania PoE
Planowanie operacji PoE
|
|
Utrzymanie diagnostyczne
|
Wspieranie odzwierciedlania portu, Syslog, Ping
|
|
Funkcja zarządzania
|
Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Zarządzanie alarmami
|
Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP
|
|
Ochrona
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0
Wspieranie śledzenia DHCP, opcja 82,802.1X dostęp do zabezpieczeń,
Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL,
Wspieranie DDOS,filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
|
|
Funkcje Advanced Layer 2+
|
Zarządzanie IPv4/IPv6
Trasa statyczna
|
|
Zatwierdzenia regulacyjne
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Wzrost)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informacje o zamówieniu
|
Model
|
Opis
|
|
ETH-DIMC2416M
|
Przemysłowy L2+ 16-port 10/100/1000T + 4-port 1000X SFP Managed Ethernet Switch
|
|
Opcje SFP
|
Wybór opcji SFP. Wybierz opcję SFP na naszej stronie opcji SFP
|
|
Moduł SFP należy zakupić osobno.
|
|
Opcje montażu
|
► Default DIN-Rail Bracket installed
|
|
Opcje zasilania
|
Wyposażenie DIN-Rail.
|
|
Zaopatrzenie w prąd należy zakupić oddzielnie.
|
