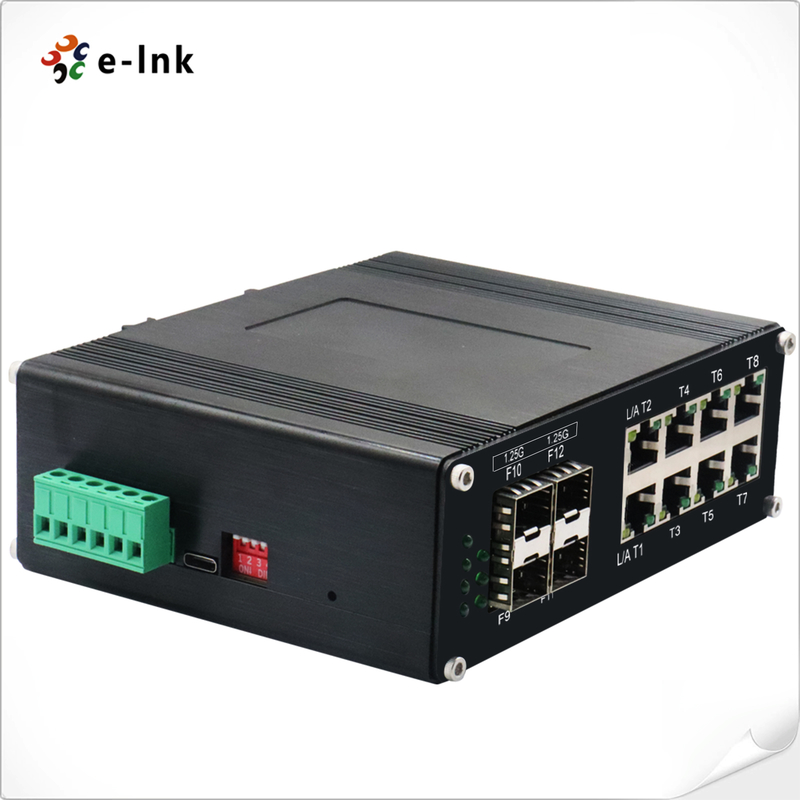

Przemysłowy L2+ 8-portowy gigabitowy + 4 SFP zarządzalny, wzmocniony przełącznik Ethernet
Przegląd
ETH-IMC408M to przemysłowy przełącznik zarządzalny L2+ z 8 portami Gigabit Ethernet
i 4 portami Gigabit SFP uplink. Zbudowany z aluminiowej obudowy IP40, redundantnych
wejść zasilania i szerokiego zakresu pracy od -40°C do 80°C, jest przeznaczony do wymagających
środowisk, takich jak automatyka przemysłowa, inteligentny transport i sieci nadzoru.
Dzięki zaawansowanym funkcjom VLAN, QoS, redundancji i bezpieczeństwa, a także USB-C dla uproszczonego
zarządzania, ten przełącznik zapewnia niezawodne, wysokowydajne sieci w krytycznych
aplikacjach.
Cechy
8×10/100/1000Base-T RJ45 + 4×1000Base-X SFP ports
Port USB-C dla łatwego zarządzania, bez potrzeby RS232
Przełącznik DIP obsługuje VLAN jednym klawiszem i zarządzanie pierścieniem
Przepustowość backplane 110 Gbps z buforem pakietów 12 Mbit
Obsługuje ramki Jumbo do 9K bajtów
Zaawansowana redundancja: STP/RSTP/MSTP/ERPSv2, agregacja łączy
Obsługa VLAN: 4K IEEE 802.1Q, QinQ, Double VLAN
QoS z 802.1p/DSCP, WRR, harmonogramowanie SP
Silne zabezpieczenia: 802.1X, RADIUS, SSH, HTTPS, ochrona DDOS
Obsługuje IGMP Snooping, ACL, mirroring portów, Syslog, Cloud/MQTT
Wytrzymała aluminiowa obudowa IP40 z instalacją na szynie DIN
Szeroki zakres temperatur pracy: -40°C do 80°C, MTBF >200 000 godzin
Redundantne wejście zasilania 12–48VDC z zabezpieczeniem przed przeciążeniem i odwrotną polaryzacją
Indeksy techniczne
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Przekazywanie & Filtrowanieing Szybkość:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Pamięć bufora pakietów:
|
12M bitów
|
|
Typ przetwarzania:
|
Store-and-Forward
|
|
Przepustowość backplane
|
110 Gbps
|
|
Maksymalna długość pakietu:
|
9K bajtów Jumbo Frame
|
|
Rozmiar tabeli adresów:
|
8K Adresy MAC
|
|
Interfejs
|
|
Złącze:
|
W Max. x RJ45
|
|
RS485:
|
1 x RS485 (Opcjonalnie)
|
|
Port optyczny:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (do zarządzania)
|
|
Interfejs szeregowy RS485 (Opcjonalnie)
|
|
Interfejs fizyczny
|
Przemysłowy standardowy 3-pinowy zacisk śrubowy
|
|
Typ danych
|
1Ch RS485 Dwukierunkowy
|
|
Sygnały RS-485
|
Dane +, Dane-, GND
|
|
Odległość linii portu szeregowego (miedź)
|
1000 metrów
|
|
Szybkość transmisji
|
0 ~ 800kbps
|
|
ŚrodowiskoTemperatura pracy:
|
|
-40°C do 80°C (-40°F do 176°F)
|
Temperatura przechowywania:
|
|
-40°C do 85°C (-40°F do 185°F)
|
Wilgotność względna:
|
|
5% do 95% bez kondensacji
|
MTBF
|
|
> 200 000 godzin
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
|
12
|
~48VDC,Zaawansowane funkcje warstwy 2+ Pobór mocy:
|
|
8
|
W Max. Ochrona:
|
|
Przeciążenie wejścia zasilania:
|
|
Automatyczne resetowanie
|
Odwrotna polaryzacja:
|
|
Obecna
|
DI
|
|
P Przełącznik4-cyfrowy przełącznik DIP
|
|
funkcjaDIPFunkcja
|
Ustawienia
|
SW 1
|
VLAN
|
|
WŁ. - Włączone
|
,
|
SW 3
|
Zarezerwowane
|
|
WŁ. - Włączone
|
WYŁ. - Wyłączone
|
SW 3
|
Zarezerwowane
|
|
WŁ. - Zarezerwowane
|
WYŁ. - Zarezerwowane
|
Wskaźniki LED:
|
PWR
|
|
WŁ. - Zarezerwowane
|
WYŁ. - Zarezerwowane
|
Wskaźniki LED:
|
PWR
|
|
Stan zasilania
|
|
Ethernet (na port):
|
Połączenie/Aktywność
|
|
Włókno
|
:
|
|
Port Gigabit SFP: F9~F12Wymiary (szer. x gł. x wys.):
|
149
|
|
x
|
114 mm50 mmWaga: 0.
|
|
55
|
KgObudowa:Aluminium
|
|
Obudowa
|
Opcje montażu: Montaż na szynie DIN
|
|
Funkcje oprogramowania
|
Protokoły redundancji
|
|
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy
|
|
Obsługa multicast
|
Obsługa IGMP Snooping V1/V2/V3
|
|
,
|
obsługa GMRP, GVMP,802.1QZaawansowane funkcje warstwy 2+Obsługa IEEE 802.1Q 4K VLAN
|
|
,
|
obsługa QINQ, Double VLAN,Zaawansowane funkcje warstwy 2+SNTP
|
|
QOS
|
Przekierowanie oparte na przepływie
|
|
Ograniczanie szybkości oparte na przepływie
|
Filtrowanie pakietów oparte na przepływie
8*Kolejek wyjściowych każdego portu 802.1p/DSCP mapowanie priorytetów
Diff-Serv QoS, znak/uwaga priorytetu
Algorytm harmonogramowania kolejki (SP, WRR, SP+WRR)
ACL
ACL wydawane na podstawie portu
|
|
ACL na podstawie portu i VLAN
|
Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości.
Zapewnij ACL na podstawie MAC, adresu MAC docelowego, IP źródłowego, IP docelowego, typu protokołu IP, portu TCP/UDP, zakresu portów TCP/UDP i VLAN itp.
Konserwacja diagnostyczna
Obsługa mirroring portów, Syslog, Ping
|
|
Funkcja zarządzania
|
Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Zarządzanie alarmami
|
Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
|
|
Bezpieczeństwo
|
Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Obsługa DHCP Snooping, opcja 82
|
,
dostęp zabezpieczeń 802.1X,Zaawansowane funkcje warstwy 2+ Obsługa DDOS
,
filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARPZaawansowane funkcje warstwy 2+ Zarządzanie IPv4/IPv6
|
|
Trasa statyczna
|
Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informacje dotyczące zamawiania
|
|
Model
|
Opis
|
ETH-IMC408M
|
Przemysłowy L2+ 8-portowy 10/100/1000T + 4-portowy 1000X SFP zarządzalny przełącznik Ethernet
|
|
Opcje SFP
|
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP
|
|
► Moduł SFP należy zakupić osobno.
|
Opcje montażu
|
|
► Domyślny wspornik na szynę DIN zainstalowany
|
|
Opcje zasilania
|
► Zasilacz na szynę DIN. Otwarty przewód do listwy zaciskowej.
|
|
► Zasilacz należy zakupić osobno.
|
