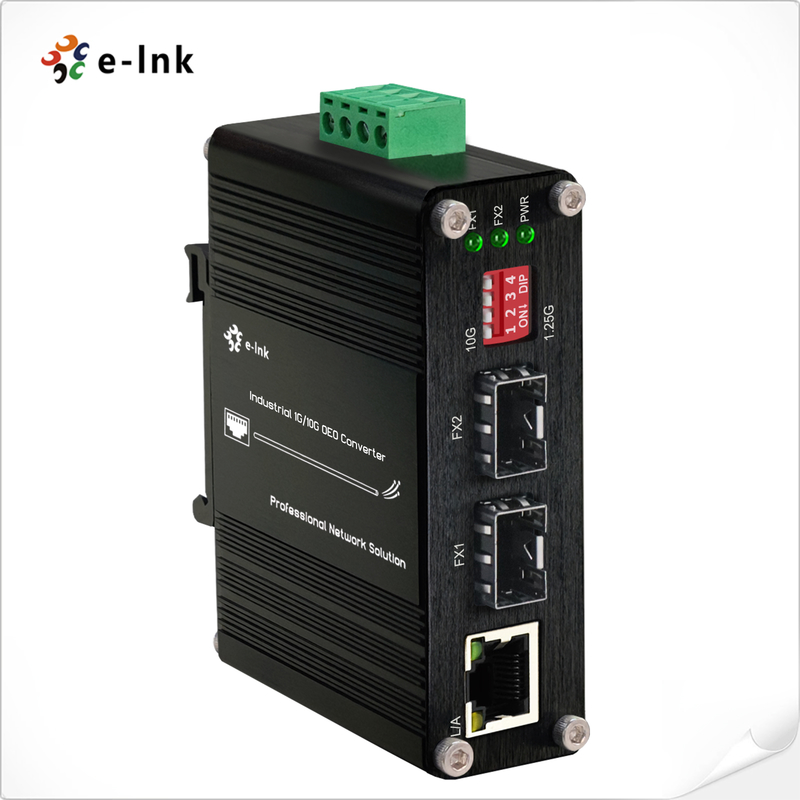

Przemysłowy konwerter mediów Ethernet 1G/10G SFP+ OEO z 3R Repeaterem

Dane dotyczące wydajności

Indeksy techniczne

Funkcja urządzenia

3R Repeater

Prędkość transmisji

10G: 8,5 Gb/s-11,7 Gb/s

Protokoły

8,5G Fiber Channel

SONET OC-192, SDH STM-64 (9,95 Gb/s)

10G WAN (10 Gb/s)

10G LAN (10,31 Gb/s)

OTN OTU-2 (G.709) (10,70 Gb/s)

10G LAN z kodowaniem FEC 255/237 (11,09 Gb/s)

10G Fiber Channel (11,32 Gb/s)

10G POS

Typ interfejsu

SFP+ do SFP+

Odległość transmisji

Moduł SFP+: do 80 km

Maksymalna liczba pakietów

Szybkość przekazywania

14 880 950/S

Temperatura pracy

-40°C do 80°C (-40°F do 176°F)

Temperatura przechowywania

-40°C do 85°C (-40°F do 185°F)

Wilgotność względna

5% do 95% bez kondensacji

MTBF

> 200 000 godzin

Specyfikacje konwertera mediów Ethernet

Standardy

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x Kontrola przepływu dupleksu

Tryb pracy

10/100/1000BASE-T do 1000BASE-SX/LX

Typ portu

SFP do RJ45

Kable sieciowe

Skrętka
10BASE-T: 2-parowa UTP kat. 3,4,5, do 100m
100BASE-TX: 2-parowa UTP kat. 5, do 100m
1000BASE-T: 4-parowa STP kat. 5 do 100m

Kabel światłowodowy
1000BASE-SX:
50/125μm lub 62,5/125μm wielomodowy kabel światłowodowy, do 220/550m/2km.
1000BASE-LX:
9/125μm jednomodowy kabel, zapewniający dużą odległość dla 10/20/40/80/120km (zależy od modułu SFP)

Elektryczne i mechaniczne

Zasilanie wejściowe

12~48VDC, Zasilanie zapasowe (6-pinowy blok zacisków)

Pobór mocy

8W Max

Ochrona

Przeciążenie wejścia zasilania

Automatyczne resetowanie

Odwrotna polaryzacja

Obecny

DIP Switch

4-cyfrowy przełącznik DIP funkcjaDIP

Funkcja

Ustawienia

SW 1

1,25G/10G

WŁ. - 1,25~8,5G

WYŁ. - 10,3G lub 14,025G

SW 2

Zarezerwowane

Wskaźniki LED:

WYŁ. -

Zarezerwowane Wskaźniki LED:

Zarezerwowane

Wskaźniki LED:

WYŁ. -

Zarezerwowane Wskaźniki LED:

Zarezerwowane

Wskaźniki LED:

WYŁ. -

Zarezerwowane Wskaźniki LED:

PWR

Stan zasilania

F

X2Port SFP

-2F

X2Port SFP

-2L

/ATP LINK/ACT

Wymiary (szer. x gł. x wys.)

95 x 70 x 30 mm

Waga

0,2

5KgObudowa

Aluminium

Obudowa Opcje montażu:

Montaż na szynie DIN

Aprobaty regulacyjne

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Klasa A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Przepięcie)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Informacje dotyczące zamawiania

Opis

ETH-IMC2402-OEO

Przemysłowy konwerter 1G/10G SFP+ do SFP+ OEO (3R Repeater) z 1

GFunkcja konwertera mediów Ethernet Opcje SFP

► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP

► Moduł SFP należy zakupić osobno.

Opcje montażu

► Domyślny wspornik na szynę DIN zainstalowany

Opcje zasilania

► Zasilacz na szynę DIN. Otwarty przewód dla bloku zacisków.

► Zasilacz należy zakupić osobno.

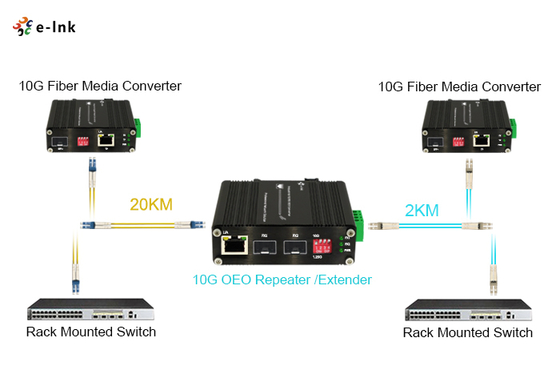

Zastosowanie
