Przemysłowy przełącznik Ethernet L2+ 24-portowy 10/100/1000T 802.3at PoE + 4-portowy 1000X SFP Zarządzany przełącznik Ethernet
Przegląd przemysłowego zarządzanego przełącznika Ethernet PoE

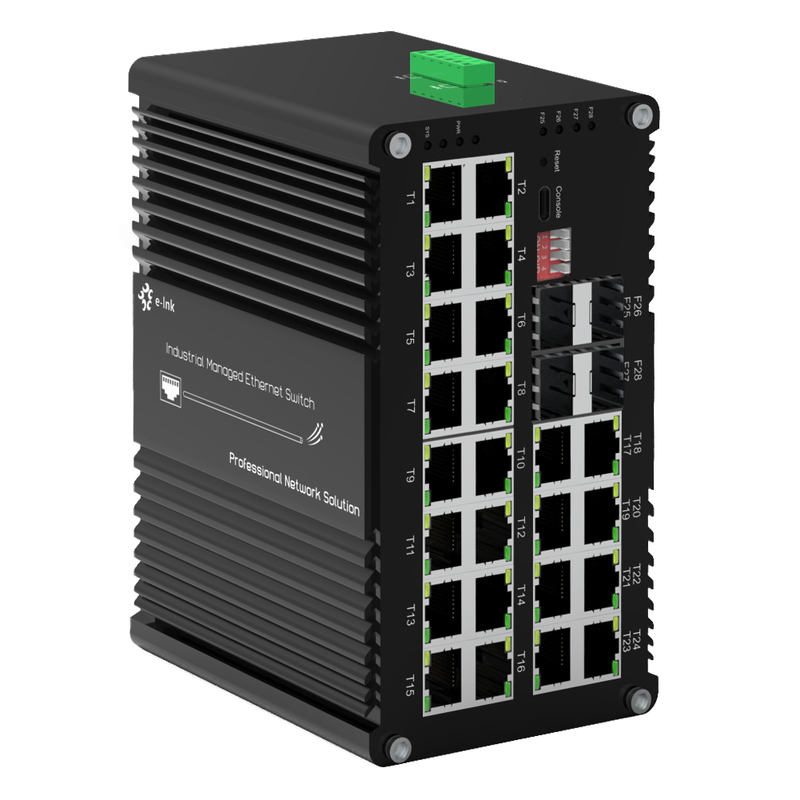

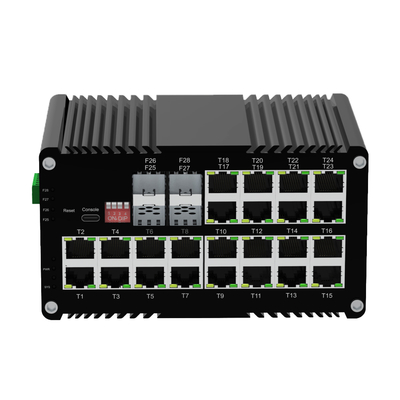

Seria ETH-DIMC2424MP to zarządzany przełącznik PoE+ Gigabit L2+ z 24 portami.
Posiada 24 porty 10/100/1000Base-T 802.3at PoE+ i 4 gniazda światłowodowe 1000Base-X SFP.
Został zaprojektowany do użytku w trudnych warunkach. Porty RJ45 obsługują automatyczną negocjację,
pełny/pół dupleks i automatyczne MDI/MDI-X, a gniazda SFP mogą pomieścić światłowód jednomodowy
lub wielomodowy dla połączeń na duże odległości. Zbudowany z myślą o niezawodności, ten solidny przełącznik Ethernet
jest idealny do nadzoru IP (kamery IP), bezprzewodowych punktów dostępowych (WAP)
i zdalnych wdrożeń sieciowych. Oferuje zaawansowane zarządzanie, zasilanie PoE+
i trwałość przemysłową.
Cechy przemysłowego zarządzanego przełącznika Ethernet PoE
-
24 × porty RJ45 10/100/1000Base-T i 4 × gniazda SFP 1000Base-X dla elastycznej sieci
-
Porty RJ45 obsługują Pełny/Półdupleks , Automatyczną negocjację i Auto MDI/MDIX
-
Zgodność z IEEE 802.3af/at PoE dla niezawodnego dostarczania zasilania
-
Sterowanie przełącznikiem DIP dla VLAN jednym klawiszem, zarządzania pierścieniem jednym klawiszem, resetu PoE,
-
i rozszerzonego trybu sieci PoE 250 m
-
Zarządzanie portem USB-C dla wygodnej konfiguracji bez dostępu do portu szeregowego RS232
-
Rozmiar tabeli adresów: dla wydajnej transmisji dużych pakietów
-
IEEE 802.3az Energy Efficient Ethernet (EEE) dla zmniejszenia zużycia energii
-
Obudowa aluminiowa o stopniu ochrony IP40 dla zwiększonej trwałości
-
Obsługuje montaż na szynie DIN dla łatwej instalacji przemysłowej
-
Szeroki zakres temperatur pracy : od -40 °C do 80 °C (od -40 °F do 176 °F)
Indeksy techniczne przemysłowego zarządzanego przełącznika Ethernet PoE
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Przekazywanie & FiltrowanieSzybkość: 14,880pps (10 Mb/s)
|
148,800pps (100 Mb/s)
|
|
1,488,000pps (1000 Mb/s)
|
|
Pamięć bufora pakietów:
|
|
12M bitów
|
Typ przetwarzania:
|
|
Store-and-Forward
|
Przepustowość płyty głównej
|
|
110 Gb/s
|
Maksymalna długość pakietu:
|
|
Ramka Jumbo 10K bajtów
|
Rozmiar tabeli adresów:
|
|
8K
|
Adresy MAC Interfejs
|
|
Złącze:
|
|
24 x RJ45
|
R
|
|
S485: 1
|
x USB-C (do zarządzania) Port optyczny:
|
|
4
|
x 1000Base-X SFP USB
|
|
-C:1
|
x USB-C (do zarządzania) Interfejs szeregowy RS485 (opcjonalnie)
|
|
Interfejs fizyczny
|
|
Przemysłowy standardowy 3-pinowy zacisk śrubowy
|
Typ danych
|
|
1Ch RS485 Dwukierunkowy
|
Sygnały RS-485
|
|
Dane+, Dane-, GND
|
Odległość linii portu szeregowego (miedź)
|
|
1000 metrów
|
Szybkość transmisji
|
|
0 ~ 800 kb/s
|
PoE (Power over Ethernet)
|
|
Standard:
|
|
IEEE 802.3at Power over Ethernet Plus
|
IEEE 802.3af Power over Ethernet
|
|
P
|
|
► Moduł SFP należy zakupić osobno.RJ45
|
Przypisanie pinów zasilania
|
|
4/5(+), 7/8(-)
|
Budżet PoE:
|
|
Do
|
720W budżetu PoEŚrodowisko
|
|
Temperatura pracy:od -40°C do 80°C (od -40°F do 176°F)
|
|
Temperatura przechowywania:
|
od -40°C do 85°C (od -40°F do 185°F)
|
|
Wilgotność względna:
|
od 5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
Zasilanie wejściowe:
|
|
48
|
|
~57
|
VDC,Zasilanie redundantne (6-pinowa listwa zaciskowa). 8
|
|
W maks.
|
(PoE w użyciu<720W) Ochrona:Przeciążenie wejścia zasilania:
|
|
Automatyczne resetowanie
|
|
Odwrócona polaryzacja:
|
Obecna
|
|
PRZEŁĄCZNIK
|
Przełącznik DIP 4-cyfrowy
|
|
funkcjaDIP
|
|
FunkcjaUstawieniaSW 1
|
VLAN
|
WŁ. - Włączone
|
WYŁ. - Wyłączone
|
|
SW 2
|
Zarządzanie czasem
|
Stan zasilania
|
Ethernet (na port):
|
|
SW 3 (do uaktualnienia)
|
Sieć PoE 250 m
|
Stan zasilania
|
Ethernet (na port):
|
|
SW 4 (do uaktualnienia)
|
Reset PoE
|
Stan zasilania
|
Ethernet (na port):
|
|
Wskaźniki LED:
|
Zasilanie:
|
Stan zasilania
|
Ethernet (na port):
|
|
Łącze/Aktywność
|
|
PoE
|
Stan PoE
|
|
(T1~T24)
|
Światłowód
|
|
:
|
Port Gigabit SFP: F25~F28 Wymiary (szer. x gł. x wys.):
|
|
155x
|
115
|
|
x
|
85 1.2Waga: 1.2K G
|
|
Obudowa:
|
AluminiumObudowaOpcje montażu:
|
|
Montaż na szynie DIN
|
Funkcje oprogramowania Protokoły redundancji
|
|
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy
|
Obsługa multicast
|
|
Obsługa IGMP Snooping V1/V2/V3
|
|
,
|
obsługa GMRP, GVMP, 802.1Q
|
|
VLAN
|
Obsługa IEEE 802.1Q 4K VLAN.obsługa QINQ, Double VLAN,
|
|
Zarządzanie czasem
|
SNTP.Przekierowanie oparte na przepływie
|
|
Ograniczanie szybkości oparte na przepływie
|
Filtrowanie pakietów oparte na przepływie
|
|
8*Kolejki wyjściowe każdego portu mapowanie priorytetu 802.1p/DSCP
|
Diff-Serv QoS, priorytet Mark/Remark
Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL
Wydawanie ACL oparte na porcie
ACL w oparciu o port i VLAN
Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości.
|
|
Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp.
|
P
o
E Zarządzanie
Całkowity limit mocy zasilania PoE
|
|
► Moduł SFP należy zakupić osobno.Konfiguracja priorytetu wyjścia PoEStan pracy PoE
|
Planowanie operacji PoE
Konserwacja diagnostyczna
Obsługa port mirroring, Syslog, Ping
Funkcja zarządzania
Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Zarządzanie alarmami
|
Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
|
|
Bezpieczeństwo
|
Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA i RADIUS, SSH2.0
|
|
Obsługa DHCP Snooping, opcja 82
|
,
|
|
dostęp zabezpieczeń 802.1X,
|
Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL,
Obsługa DDOS.filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARP
Zaawansowane funkcje warstwy 2+
Zarządzanie IPv4/IPv6.Zatwierdzenia regulacyjne
|
|
ISO9001, CE, RoHS, FCC
|
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informacje dotyczące zamawiania przemysłowego zarządzanego przełącznika Ethernet PoE
|
|
Model
|
|
Opis
|
|
ETH-DIMC2424M
|
P
|
Przemysłowy przełącznik Ethernet L2+ 24-portowy 10/100/1000T 802.3at PoE + 4-portowy 1000X SFP Managed Ethernet Switch
|
Opcje SFP
|
|
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP► Moduł SFP należy zakupić osobno.
|
Opcje montażu
|
|
► Domyślny wspornik na szynę DIN zainstalowany
|
Opcje zasilania
|
|
► Zasilacz na szynę DIN. Otwarty przewód do listwy zaciskowej.
|
|
► Zasilacz należy zakupić osobno.
|
Zastosowanie przemysłowego zarządzanego przełącznika Ethernet PoE
|
|
Polityka posprzedażna i gwarancyjna
|
Składa się z
|
|
obsługi klienta online
|
i
obsługi klienta telefonicznej
, zapewniając konsultacje dotyczące produktów,zdalne wsparcie techniczne, usługi konserwacji i odbioru.
Polityka serwisowa: Trzymiesięczna wymiana i trzyletnia gwarancja.Wymiana: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktu
przez techników i uszkodzeń spowodowanych przez katastrofy nienaturalne, kupujący może bezpośrednioudać się do punktu zakupu, aby wymienić ten sam typ produktów. Lub produkt o porównywalnej wydajności.
Jeśli w teście produktu nie ma problemu, oryginalna próbka zostanie zwrócona.Gwarancja
: Uszkodzenia spowodowane przez katastrofy nienaturalne, bezpłatny okres gwarancji naszej firmy wynosi 1 rok.
[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]
1. Uszkodzenia spowodowane przez eksploatację i konserwację niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie napięcie wejściowe, pobór wody i uszkodzenia.3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak pioruny, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie jest zgodny z samym produktem.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
