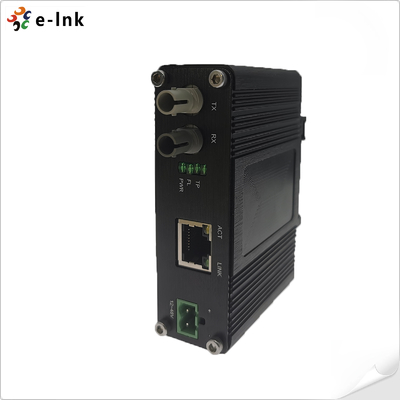

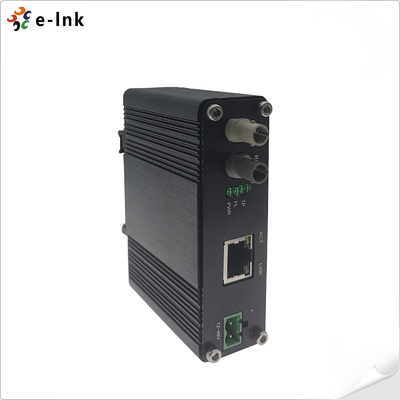

Przemysłowy konwerter mediów światłowodowych 10Base-T do 10Base-FL ST -40~75°C 2km
Przegląd
LNK-IMC10FST to specjalistyczny, wolny konwerter mediów przemysłowych przeznaczony dla
starszych sieci Ethernet 10 Mb/s, które wymagają solidnej i niezawodnej łączności światłowodowej.
Konwertuje miedź 10Base-T na światłowód 10Base-FL (złącze ST) przez światłowód wielomodowy do
2 km. Dzięki obsłudze zarówno półdupleksu, jak i pełnego dupleksu, kontroli przepływu IEEE 802.3x i Energy
Efficient Ethernet (EEE), zapewnia stabilną wydajność w aplikacjach przemysłowych o ograniczonej przepustowości lub na duże odległości.
Dzięki wytrzymałej aluminiowej obudowie IP40, szerokiemu zakresowi temperatur pracy
(-40°C do 75°C) oraz instalacji na szynie DIN lub na ścianie, jest idealny do automatyzacji przemysłowej,
integracji starszego sprzętu i zdalnych systemów monitorowania.
Cechy
Obsługa starszych sieci — Konwertuje miedź 10Base-T na światłowód 10Base-FL ST
Rozszerzony zasięg — Do 2 km przez światłowód wielomodowy (długość fali 850 nm)
Szeroka kompatybilność — Współpracuje z kartami sieciowymi 10Base, koncentratorami i przełącznikami bez kabli krosowych
kable
Trwałość przemysłowa — Aluminiowa obudowa IP40, zakres temperatur od -40°C do 75°C
Elastyczne zasilanie — Zacisk 12~48VDC, maks. pobór mocy 5W
Wszechstronny montaż — Opcje montażu na szynie DIN i na ścianie w zestawie
Indeksy techniczne
|
Ethernet
|
|
Standardy:
|
IEEE 802.3
|
|
10 Base-T
|
|
10 Base-FL
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3x Pełny dupleks i kontrola przepływu
|
|
Środki konwersji:
|
Tryb Store and Forward lub tryb Cut-Through
|
|
Szybkość filtrowania do przodu:
|
14,880pps (10 Mb/s)
|
|
Długość fali:
|
850nm
|
|
Przestrzeń bufora:
|
Wbudowane 128Kb pamięci RAM dla bufora danych
|
|
Kontrola przepływu:
|
Pełny dupleks: kontrola przepływu;
Półdupleks: nacisk wsteczny
|
|
Długość kabla:
|
50/125um lub 62.5/125um Wielomodowy dupleksowy kabel światłowodowy dla 10Base-FL
Maks. 100 metrów dla UTP
Maks. 2000 metrów dla światłowodu wielomodowego
|
|
Typ transmisji:
|
Pasmo podstawowe
|
|
Przełącznik połączenia:
|
2-pozycyjny przełącznik 10Base-T po stronie RJ-45 (koncentrator lub W/S)
|
|
Interfejs
|
|
Złącze:
|
1x RJ45 10Base-T
|
|
Port optyczny:
|
1 x ST 10Base-FL
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
12~48VDC, 2-pinowy zacisk
|
|
Pobór mocy:
|
Maks. 5W
|
|
Wskaźniki LED:
|
|
PWR:
|
Stan zasilania
|
|
ACT:
|
Stan łącza danych
|
|
TP:
|
Stan Ethernet
|
|
FL:
|
Światłowód LINK Stan
|
|
Wymiary (szer. x gł. x wys.):
|
95 x 70 x 30 mm
|
|
Waga:
|
0,25 kg
|
|
Obudowa:
|
Aluminium Obudowa
|
|
Opcje montażu:
|
Szyna DIN / Montaż na ścianie
|
|
Środowisko
|
|
Temperatura pracy:
|
-40°C do 75°C (-40°F do 167°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
Od 5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Aprobaty regulacyjne
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informacje dotyczące zamawiania
|
Model
|
Opis
|
|
LNK-IMC10FST-MM
|
Mini przemysłowy konwerter mediów Ethernet 10BASE-T do 10BASE-FL, wielomodowy, 2 km, 850 nm, ST
|
|
Opcje montażu
|
► Domyślny wspornik szyny DIN zainstalowany; wspornik do montażu na ścianie w zestawie.
|
|
Opcje zasilania
|
► 24W/1A 24Zasilacz VDC. Otwarty przewód dla zacisku
|
|
► Zasilacz należy zakupić osobno.
|
