Kompaktowy przemysłowy konwerter mediów 10G Copper-to-SFP+ -40-80°C 12-48VDC
Przegląd

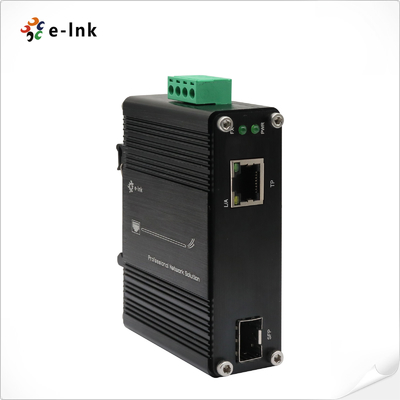

LNK-IMC10G-SFP+ to kompaktowy, nie-PoE przemysłowy konwerter mediów 10G Ethernet
zaprojektowany do niezawodnej konwersji miedź-światłowód w trudnych warunkach. Obsługuje
wiele prędkościod 100 Mb/s do 10 Gb/s, posiada jeden port RJ45 z automatycznym
MDI/MDI-X i jednogniazdo 10G SFP+, zapewniając wysoką wydajność i łączność z prędkością linii.
Dzięki bardzo niskiemu zużyciu energii,wejściu 12~48VDC o szerokim zakresie, wytrzymałej aluminiowej obudowie IP40
i szerokiemuzakresowi temperatur pracy od -40°C do 80°C, jest idealny dla przemysłowych
sieci wymagającychdużej przepustowości bez funkcjonalności PoE, takich jak rozszerzenia szkieletowe,
łącza centrów danych,
i długodystansowe połączenia światłowodowe.
Cechy
Obsługa wielu prędkości — 100M/1G/2.5G/5G/10G RJ45 do 10G SFP+
Energooszczędność — zgodność z IEEE 802.3az, zużycie energii tylko 5W max
Wzornictwo przemysłowe — kompaktowa aluminiowa obudowa IP40, szeroki zakres temperatur od -40°C do 80°C
Elastyczne zasilanie — wejście z zaciskami 12~48VDC
Stabilna wydajność — matryca przełączająca 20 Gb/s, obsługa ramek jumbo
Wszechstronna instalacja — opcje montażu na szynie DIN lub na ścianie w zestawie
Indeksy techniczne
|
Ethernet
|
|
Standardy:
|
IEEE 802.3u 100BASE-TX
|
|
IEEE 802.3ab 1000BASE-T
|
|
IEEE 802.3bz 2.5G/5GBASE-T
|
|
IEEE 802.3an 10GBASE-T
|
|
IEEE 802.3ae 10Gbps Ethernet
|
|
IEEE 802.3x kontrola przepływu full-duplex
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Przekazywanie&FiltrowaniePrędkość: 100 Mb/s
|
1000 Mb/s
|
|
2.5
|
|
Gb/s5 Gb/s
|
|
1
|
|
x RJ45Ramka Jumbo:
|
|
10G/5G/2.5G/1G/100M BASE-T:
|
światłowód jednomodowy 9/125μm, do 80km
światłowód jednomodowy 9/125μm, do 80km
światłowód jednomodowy 9/125μm, do 80km100M – Kat. 5/5e/6/6A/7
światłowód jednomodowy 9/125μm, do 80km
światłowód jednomodowy 9/125μm, do 80km10GBASE-LR/SR/BX:
światłowód jednomodowy 9/125μm, do 80km
światłowód jednomodowy 9/125μm, do 80kmTyp przetwarzania:
|
|
Store-and-Forward
|
Matryca:
|
|
2
|
0 Gb/sRamka Jumbo:
|
|
16K
|
Tabela adresów:
|
|
9K wpisów, automatyczne uczenie się i starzenie się adresów źródłowych
|
Interfejs
|
|
Złącze:
|
|
1
|
x RJ45 Port optyczny:
|
|
1 x SFP+
|
Środowisko
|
|
Temperatura pracy:-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
Zasilanie wejściowe:
|
|
12~48
|
|
VDC
|
,Zasilanie redundantne (4 -pinowy blok zacisków)Pobór mocy:5
|
|
W Max
|
30Przeciążenie wejścia zasilania:
|
|
Automatyczne resetowanie
|
|
Odwrócona polaryzacja:
|
Obecna
|
|
Przełącznik
|
DIP
|
|
4-cyfrowy przełącznik DIPfunkcja
|
|
DIPFunkcjaUstawienia
|
SW 1
|
Zarezerwowane
|
WŁ. - Zarezerwowane
|
|
WYŁ. - Zarezerwowane
|
Uwaga: Funkcja przełącznika DIP może być dostosowana do wymagań klienta.
|
Wskaźniki LED:
|
PWR:
|
|
WYŁ. - Zarezerwowane
|
Uwaga: Funkcja przełącznika DIP może być dostosowana do wymagań klienta.
|
Wskaźniki LED:
|
PWR:
|
|
WYŁ. - Zarezerwowane
|
Uwaga: Funkcja przełącznika DIP może być dostosowana do wymagań klienta.
|
Wskaźniki LED:
|
PWR:
|
|
WYŁ. - Zarezerwowane
|
Uwaga: Funkcja przełącznika DIP może być dostosowana do wymagań klienta.
|
Wskaźniki LED:
|
PWR:
|
|
Stan zasilaniaL
|
|
/A:
|
|
Łącze/Aktywność na porcie Ethernet
|
T
|
|
P:Stan Ethernet
|
FX:
|
|
SFP+Port
|
światłowodowy
|
|
Stan
|

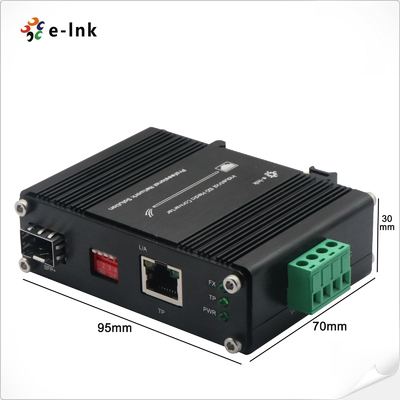

Wymiary (szer. x gł. x wys.):95 x
|
|
7
|
0 x30 mmWaga:0.25 Kg
|
|
Obudowa:
|
AluminiumObudowaOpcje montażu:
|
|
Szyna DIN/Montaż na ścianie
|
Aprobaty regulacyjne ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasa A
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informacje dotyczące zamawiania
|
|
Model
|
|
Opis
|
|
LNK-IMC10G-SFP+
|
Mini
|
Przemysłowy konwerter mediów 10G/5G/2.5G/1G/100M Copper do 10GBASE-X SFP+
|
Opcje SFP
|
|
► SFP
|
+ opcja. Wybierz swój SFP
|
|
+
|
►24 .24 +24 Opcje montażu ► Domyślny wspornik szyny DIN zainstalowany; wspornik do montażu na ścianie w zestawie.Opcje zasilania
|
|
►24 W/1A
|
|
24
|
|
|
► Domyślny wspornik szyny DIN zainstalowany; wspornik do montażu na ścianie w zestawie.
|
► Zasilacz należy zakupić osobno.
|
|
|
|
|
