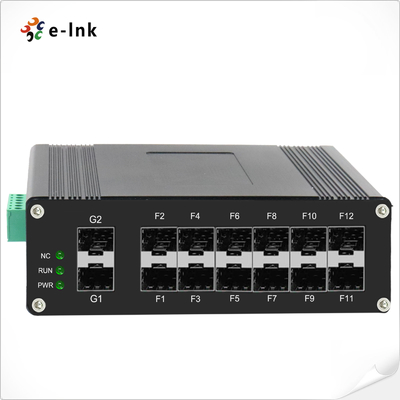

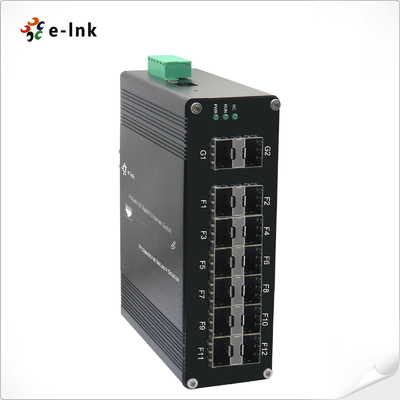

Przemysłowy L2+ Zarządzany 12-portowy 1000X SFP + 2-portowy 1000X Przełącznik światłowodowy SFP
Przegląd przemysłowego przełącznika światłowodowego L2+ Managed
The ETH-DIMC2012FM Seria to przemysłowy, zarządzany przełącznik Gigabit SFP L2+ z 14 portami z
12x100/1000Base-X SFP portami + 2x1.25G SFP łącza w górę w wytrzymałej obudowie IP40 z podwójnymi wejściami zasilania.
Zaprojektowany do ekstremalnych warunków (-40°C do 80°C), zapewnia niezawodność klasy operatorskiej w trudnych warunkach.
Zaawansowane funkcje produktu obejmują przełączanie warstwy 2-4usługi konserwacji i odbioruQoSusługi konserwacji i odbiorukontrola dostępu do sieci
i bezpieczne zarządzanie. To sprawia, że idealnie nadaje się do zastosowań w automatyce przemysłowej, inteligentnym transporcie
i sieciach o krytycznym znaczeniu.
Aplikacja Cechy
- Łącznie 14 portów SFP: 12×1000Base-X SFP + 2×1000Base-X łącza w górę SFP
- Przełącznik DIP do konfiguracji VLAN jednym klawiszem i sieci pierścieniowej jednym klawiszem
- Obsługuje ramki jumbo 10KB dla wydajnego transferu danych
- Zgodny z IEEE 802.3az (Energy Efficient Ethernet) dla mniejszego zużycia energii
- Obudowa aluminiowa o stopniu ochrony IP40 dla solidnej ochrony
- Możliwość montażu na szynie DIN dla elastycznej instalacji przemysłowej
- Szeroki zakres temperatur pracy: -40°C do +80°C (-40°F do +176°F)
Aplikacja Indeksy techniczne
|
Ethernet
|
|
Standardy:
|
IEEE 802.3u 100BASE-TX/100BASE-FX
|
|
IEEE 802.3ab Gigabit 1000T
|
|
IEEE 802.3z Gigabit SX/LX
|
|
IEEE 802.3x kontrola przepływu i wsteczne ciśnienie
|
|
IEEE 802.3ad trunk port z LACP
|
|
IEEE 802.1D Spanning Tree Protocol
|
|
IEEE 802.1w Rapid Spanning Tree Protocol
|
|
IEEE 802.1s Multiple Spanning Tree Protocol
|
|
IEEE 802.1p Class of Service
|
|
IEEE 802.1Q VLAN tagging
|
|
IEEE 802.1X Port Authentication Network Control
|
|
IEEE 802.3u 100BASE-TX/100BASE-FX
|
|
Przód & Filtring Szybkość:
|
148 800pps (100 Mb/s)
|
|
1 488 000pps (1000 Mb/s)
|
|
Pamięć bufora pakietów:
|
12M bitów
|
|
Typ przetwarzania:
|
Store-and-Forward
|
|
Przepustowość płyty głównej
|
110 Gb/s
|
|
Maksymalna długość pakietu:
|
10K bajtów Jumbo Frame
|
|
Rozmiar tabeli adresów:
|
8K Adresy MAC
|
|
Interfejs
|
|
Port optyczny:
|
14 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (do zarządzania)
|
|
Środowiskontalny
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
Włókno~48VDCfiltrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARP Zasilanie redundantne (6-pinowa listwa zaciskowa)
|
|
Pobór mocy:
|
8W Max
|
|
Ochrona:
|
|
Przeciążenie wejścia zasilania:
|
Automatyczne resetowanie
|
|
Odwrócona polaryzacja:
|
Obecny
|
|
DIP Switch
|
|
4-cyfrowy przełącznik DIP funkcjaDIP
|
Funkcja
|
Ustawienia
|
SW 1
|
|
VLAN
|
Obsługa IEEE 802.1Q 4K VLAN
|
WYŁ. - Wyłączone
|
SW 3
|
|
Zarządzanie pierścieniem
|
WŁ. - Włączone
|
WYŁ. - Wyłączone
|
SW 3
|
|
Zarezerwowane
|
WŁ. - Zarezerwowane
|
WYŁ. - Zarezerwowane
|
Wskaźniki LED:
|
|
Zarezerwowane
|
WŁ. - Zarezerwowane
|
WYŁ. - Zarezerwowane
|
Wskaźniki LED:
|
|
Zasilanie:
|
|
Stan zasilania
|
Włókno
|
|
:Port Gigabit SFP:
|
Port SFP: F1~F12Włókno
|
|
:Port Gigabit SFP:
|
G1~G2Wymiary (szer. x gł. x wys.):
|
|
149
|
x 50x 50mm Waga:
|
|
0.
|
55KgObudowa:
|
|
Aluminium
|
Obudowa Opcje montażu:
|
|
Montaż na szynie DIN
|
Funkcje oprogramowania
|
|
Protokoły redundancji
|
|
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy
|
Obsługa multicast
|
|
Obsługa IGMP Snooping V1/V2/V3
|
,filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARPVLAN
|
|
Obsługa IEEE 802.1Q 4K VLAN
|
,filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARPZarządzanie czasem
|
|
SNTP
|
QOS
|
|
Przekierowanie oparte na przepływie
|
Ograniczanie szybkości oparte na przepływie
Filtrowanie pakietów oparte na przepływie
8*Kolejki wyjściowe każdego portu 802.1p/DSCP mapowanie priorytetów
Diff-Serv QoS, Priority Mark/Remark
Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL
|
|
ACL oparty na porcie
|
ACL oparty na porcie i VLAN
Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości.
Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp.
Konserwacja diagnostyczna
|
|
Obsługa port mirroring, Syslog, Ping
|
Funkcja zarządzania
|
|
Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
|
Zarządzanie alarmami
|
|
Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
|
Bezpieczeństwo
|
|
Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
Obsługa DHCP Snooping, opcja 82
,filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARPObsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL,
Obsługa DDOS
,filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARPZaawansowane funkcje warstwy 2+
|
|
Zarządzanie IPv4/IPv6
|
Trasa statyczna
Aprobaty regulacyjne
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasa A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Przepięcie)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Przemysłowy przełącznik światłowodowy L2+ Managed
|
Aplikacja Model
|
Opis
|
ETH-DIMC2012FM
|
|
Przemysłowy L2+ Zarządzany 12-portowy 1000X SFP + 2-portowy 1000X SFP Przełącznik światłowodowy
|
Opcje SFP
|
|
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP
|
► Moduł SFP należy zakupić osobno.
|
|
Opcje montażu
|
|
► Domyślny wspornik na szynę DIN zainstalowany
|
Opcje zasilania
|
|
► Zasilacz na szynę DIN. Otwarty przewód dla listwy zaciskowej.
|
► Zasilacz należy zakupić osobno.
|
|
Przemysłowy przełącznik światłowodowy L2+ Managed
|
Aplikacja Polityka posprzedażna i gwarancyjna
Składa się z
obsługi klienta online i obsługi telefonicznej klienta, zapewniając konsultacje dotyczące produktów, zdalne wsparcie techniczne
, usługi konserwacji i odbioru.Polityka serwisowa
: Trzymiesięczna wymiana i trzyletnia gwarancja.Wymiana
: W ciągu trzech miesięcy od zakupu serii produktów, po przetestowaniu awarii produktu przez techników i uszkodzeń spowodowanych przez katastrofy nienaturalne, kupujący może bezpośrednio udać się do punktu zakupu, aby wymienić ten sam typ produktów.Lub produkt o porównywalnej wydajności. Jeśli w teście produktu nie ma problemu, oryginalna próbka zostanie zwrócona.
Gwarancja
: Uszkodzenia spowodowane przez katastrofy nienaturalne, bezpłatny okres gwarancji naszej firmy wynosi 1 rok.
[Następujące okoliczności nie wchodzą w zakres wymiany i bezpłatnej konserwacji]1. Uszkodzenia spowodowane przez eksploatację i konserwację niezgodną z instrukcjami zawartymi w instrukcji produktu.
2. Uszkodzenia spowodowane czynnikami ludzkimi, takimi jak nieodpowiednie napięcie wejściowe, pobór wody i pęknięcia.
3. Uszkodzenia produktów spowodowane klęskami żywiołowymi, takimi jak pioruny, trzęsienia ziemi, pożary itp.
3. Nieautoryzowana zmiana ustawień wewnętrznych lub naprawa bez zgody firmy.
4. Produkty wykraczające poza zakres bezpłatnej konserwacji.
5. Uszkodzenia spowodowane transportem, załadunkiem i rozładunkiem podczas napraw wysłanych przez klientów.
6. Kod kreskowy produktu lub model na karcie gwarancyjnej produktu nie jest zgodny z samym produktem.
7. Awaria lub uszkodzenie spowodowane innymi problemami niezwiązanymi z produktem, takimi jak projekt, technologia, produkcja i jakość.
