Mini Konwerter Mediów Przemysłowych 2-portowy 10/100/1000Base-TX do 1000Base-X
Przegląd Mini Przemysłowego Konwertera Mediów

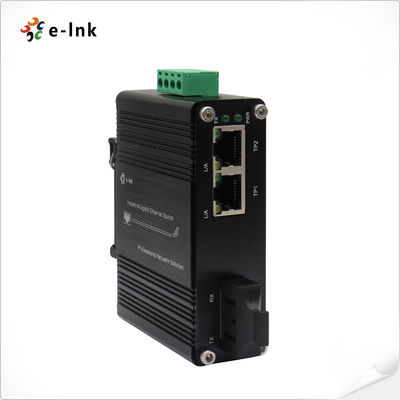

Urządzenie LNK-IMC1200G z serii przemysłowych konwerterów mediów Gigabit to urządzenie, które umożliwia połączenie dwóch portów Ethernet (10/100/1000BASE-T) i jednego portu światłowodowego (1000BASE-X). Jest przeznaczone do trudnych środowisk przemysłowych, posiada wytrzymałą aluminiową obudowę i dobrze sprawdza się w szerokim zakresie temperatur od -40°C do +75°C. Ten wzmocniony konwerter obsługuje tryby half-duplex i full-duplex, zapewniając wysoką wydajność i stabilne połączenie sieciowe. Jego solidny sprzęt radzi sobie w trudnych warunkach, co czyni go doskonałym rozwiązaniem dla automatyki przemysłowej, transportu i zastosowań zewnętrznych. Instalacja jest ułatwiona dzięki opcjom mocowania na szynie DIN lub w skrzynce rozdzielczej, co sprawia, że jest przydatny w różnych sytuacjach.
Cechy Mini Przemysłowego Konwertera Mediów
Wysokowydajny dwumodowy port sieciowy Gigabit
• 2×RJ45 10/100/1000M porty z automatyczną negocjacją | Automatyczne wykrywanie polaryzacji MDI/MDI-X | Automatyczna negocjacja trybu Full/half-duplex
• 1×port światłowodowy SC Gigabit (1000Base-X) | Stabilna transmisja na duże odległości
Niezawodna konstrukcja klasy przemysłowej
• Szeroki zakres temperatur pracy: -40°C do 75°C (-40°F do 167°F) | Odporność na kurz i wilgoć | Odpowiedni do trudnych warunków
• Dwie opcje montażu: szyna DIN/montaż na ścianie | Kompaktowa i solidna konstrukcja
Oszczędność energii i inteligentne zarządzanie
• Technologia IEEE 802.3az Energy Efficient Ethernet (EEE) | Konstrukcja o niskim poborze mocy
• Szerokie napięcie wejściowe: zasilanie 12–48 VDC | Kompatybilność z zasilaniem przemysłowym
Indeksy techniczne Mini Przemysłowego Konwertera Mediów
|
Ethernet
|
|
Standardy:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3z 1000Base-X
|
|
Typ przetwarzania:
|
Store-and-Forward
|
|
Szybkość filtrowania Forward:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Pamięć bufora pakietów:
|
1 Mbit
|
|
Maks. Długość pakietu:
|
9K bajtów
|
|
Rozmiar tabeli adresów
|
2K adresów MAC
|
|
Interfejs
|
|
Złącze:
|
2 x RJ45
|
|
Port optyczny:
|
1 x SC 1000Base-X
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
12~48VDC, 2-pinowa listwa zaciskowa
|
|
Pobór mocy:
|
5W maks.
|
|
Wskaźniki LED:
|
|
PWR:
|
Stan zasilania
|
|
L/A:
|
Stan łącza danych
|
|
SPD:
|
Stan Ethernet
|
|
100M/1000M:
|
Fiber LINK Stan
|
|
Wymiary (szer. x gł. x wys.):
|
95 x 70 x 30 mm
|
|
Waga:
|
0,25 kg
|
|
Obudowa:
|
Aluminium Obudowa
|
|
Opcje montażu:
|
Szyna DIN / Montaż na ścianie
|
|
Środowiskowe
|
|
Temperatura pracy:
|
-40°C do 75°C (-40°F do 167°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF
|
> 200 000 godzin
|
|
Aprobaty regulacyjne
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcia)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informacje dotyczące zamawiania Mini Przemysłowego Konwertera Mediów
|
Model
|
Opis
|
|
LNK-IMC1200G
|
Mini Przemysłowy Konwerter Mediów, 1-port 1000BASE SC + 2-porty 10/100/1000BASE-T, port światłowodowy SC, Wielomodowy, 850nm, 550m
|
|
LNK-IMC1200G-20
|
Mini Przemysłowy Konwerter Mediów, 1-port 1000BASE SC + 2-porty 10/100/1000BASE-T, port światłowodowy SC, Tryb pojedynczy, 1310nm, 20km
|
|
LNK-IMC1200G-S20
|
Mini Przemysłowy Konwerter Mediów, 1-port 1000BASE SC + 2-porty 10/100/1000BASE-T, port światłowodowy SC, Tryb pojedynczy, pojedyncze włókno, 1310/1550nm, 20km
|
|
Opcje montażu
|
► Domyślny wspornik szyny DIN zainstalowany; wspornik do montażu na ścianie w zestawie.
|
|
Opcje zasilania
|
► 24W/1A 24Zasilacz VDC. Otwarty przewód do listwy zaciskowej
|
|
► Zasilacz należy zakupić osobno.
|
