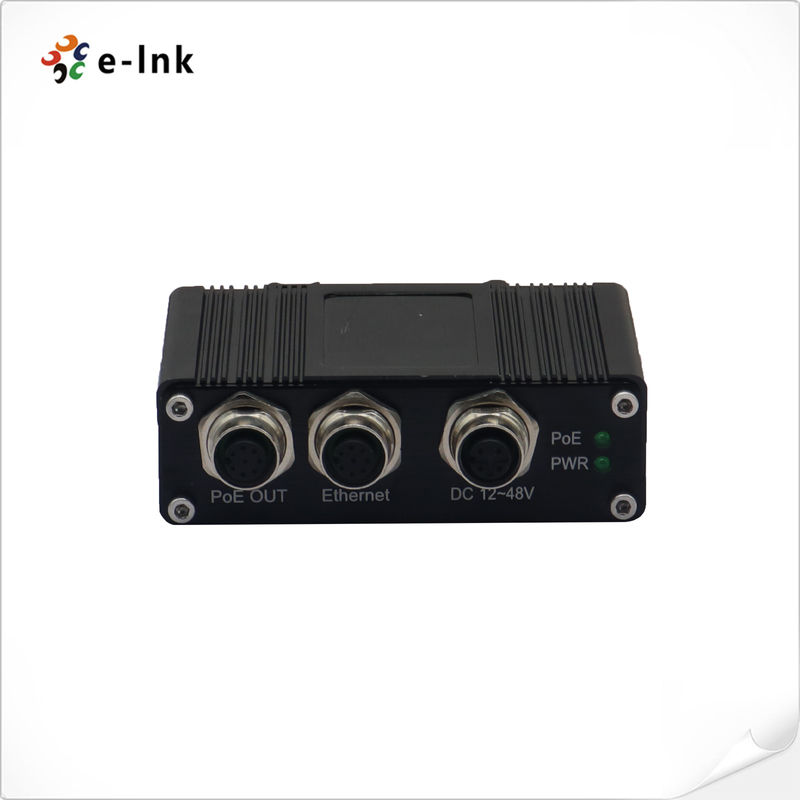

Wtryskiwacz PoE M12 zgodny z EN50155
Przegląd
Wtryskiwacz PoE zgodny z EN50155 firmy E-Link został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych,
w tym w taborze kolejowym, pojazdach i systemach kolejowych. To zaawansowane
urządzenie PoE IEEE802.3at posiada Inteligentne Wykrywanie, oferując pojedynczy port wyjściowy 10/100/1000
Base-T(X) PoE, który spełnia normy EN50155. Zaprojektowany do pracy w trudnych
warunkach, wtryskiwacz PoE wykorzystuje złącza M12 dla bezpiecznych i trwałych połączeń,
zapewniając niezawodne działanie nawet w warunkach wibracji i wstrząsów. Włącza się tylko
po wykryciu prawidłowej sygnatury PoE z urządzeń podrzędnych, chroniąc urządzenia nieobsługujące PoE
przed potencjalnym uszkodzeniem. LNK-INJ301-M12 zapewnia zintegrowane rozwiązanie zasilania
z szerokim zakresem napięcia wejściowego 12-48VDC, idealnym do zastosowań o wysokiej dostępności.
Cechy
Wejście zasilania 12~48VDC
Pełna zgodność ze standardami IEEE802.3af/at
Obsługa 10/100/1000Base-TX dla transmisji danych i zasilania
Kompatybilność z opcjami instalacji na szynie DIN i na ścianie
Złącza M12 zapewniają bezpieczne i trwałe połączenia
Kompleksowe wskaźniki LED do monitorowania stanu PoE
Zaprojektowany do ekstremalnych warunków z zakresem temperatur pracy od -40°C do 80°C
(-40°F do 176°F)
Indeksy techniczne
|
Ethernet
|
|
Standardy:
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Typ przetwarzania:
|
Forward
|
|
Half-duplex, Full-duplex
|
|
Szybkość filtrowania Forward:
|
1,488,000pps (1000Mbps)
|
|
Okablowanie:
|
10/100/1000Base-T
|
|
Złącze:
|
2x złącze M12 (8-pinowe żeńskie M12 A-kodowanie)
|
|
Środowisko
|
|
Temperatura pracy:
|
-40°C do 80°C (-40°F do 176°F)
|
|
Temperatura przechowywania:
|
-40°C do 85°C (-40°F do 185°F)
|
|
Wilgotność względna:
|
5% do 95% bez kondensacji
|
|
MTBF:
|
>200,000 godzin
|
|
Elektryczne i mechaniczne
|
|
Zasilanie wejściowe:
|
12~48VDC na 5-pinowym żeńskim M12 A-kodowanie
|
|
Pobór mocy:
|
36W Max.
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE802.3af/at
|
|
Port:
|
Złącze M12 (8-pinowe żeńskie M12 A-kodowanie)
|
|
Maks. moc na port:
|
30W Max
|
|
Wskaźniki LED:
|
|
Zasilanie:
|
Stan zasilania
|
|
PoE:
|
Stan PoE
|
|
Wymiary (SxGxW):
|
95 x 70 x 30 mm
|
|
Waga:
|
0.25 kg
|
|
Obudowa:
|
Aluminium Obudowa
|
|
Opcje montażu:
|
Szyna DIN / Montaż na ścianie
|
|
Zatwierdzenia regulacyjne
|
|
ISO9001
|
|
FCC część 15, klasa A, EN50155
|
|
EN55022:2006+A1: 2007 Klasa A
|
|
Ochrona przeciwprzepięciowa:
|
|
RJ45: 1KV
|
|
Zasilanie: 500V
|
|
ESD: 4KV/8KV
|
Informacje dotyczące zamawiania
|
Model
|
Opis
|
|
LNK-INJ301-M12
|
Przemysłowy 1-portowy wtryskiwacz PoE 10/100/1000M M12 EN50155 Wejście zasilania 12~48VDC
|
|
Opcje montażu
|
► Domyślny wspornik na szynę DIN zainstalowany; wspornik do montażu na ścianie jest dołączony.
|
|
Opcje zasilania
|
► Zasilacz należy zakupić osobno
|

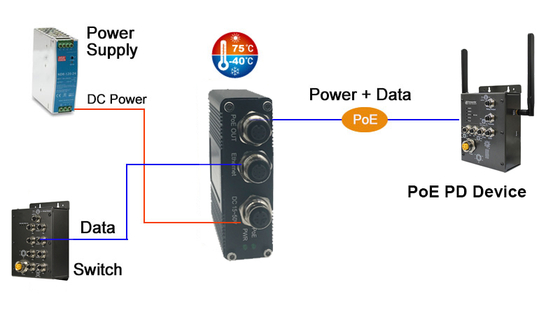

Zastosowanie
Przypisania pinów M12:
|
Pin
|
Przypisanie
|
|
RJ45
|
M12
|
PoE
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2-(VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3-(VCC-)
|
TP3-
|
