Przegląd

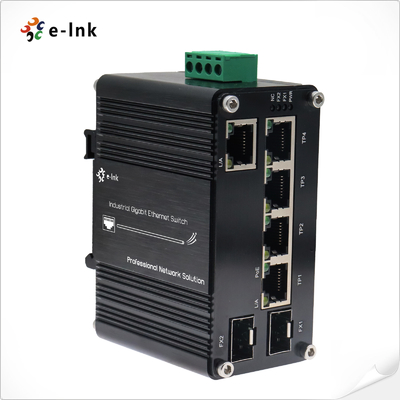

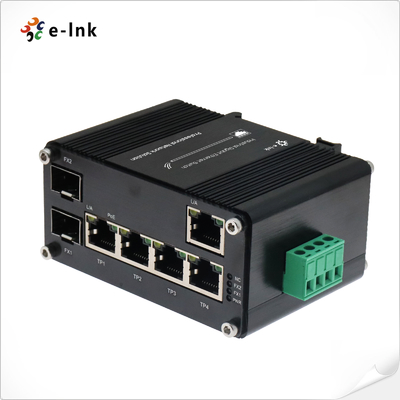

Seria E-link LNK-IMC205GHP-SFP to przemysłowy przełącznik PoE++ o dużej mocy, zaprojektowany w celu zaspokojenia
rosnącego zapotrzebowania na energochłonne urządzenia sieciowe. Wyposażony w 4 porty 10/100/1000BASE-T PoE++
(IEEE 802.3bt, do 90W/port), 1 port Gigabit Ethernet i 2 gniazda światłowodowe 100/1000M SFP, ten kompaktowy
ale wydajny przełącznik zapewnia zarówno szybką transmisję danych, jak i bardzo dużą moc przez standardowe okablowanie Ethernet.
Kluczowe cechy
✔ 90W PoE++ na port (IEEE 802.3bt) – 3× więcej mocy niż standardowe PoE+ (802.3at)
✔ Obsługa PoH (Power over HDBaseT) – umożliwia dostarczanie mocy do 95W przez kable Cat5e/6
✔ Gniazda SFP o podwójnej prędkości – obsługują światłowody multi/single-mode do połączeń na duże odległości lub odpornych na zakłócenia
✔ Konstrukcja wzmocniona przemysłowo – stopień ochrony IP40, montaż na szynie DIN, z wysoką ochroną EFT/ESD
✔ Szeroki zakres temperatur pracy – przeznaczony do trudnych warunków (fabryka, na zewnątrz, zakłady użyteczności publicznej itp.)
Idealny do zastosowań o dużej mocy
- Kamery kopułkowe PTZ (PoE++)
- Klienci cienki i komputery dotykowe AIO
- Digital signage i systemy POS/kiosków
- Przemysłowy IoT i automatyka
- Sieci naftowe/gazowe, górnicze, wodociągowe/ściekowe
Dzięki niezrównanej wydajności i niezawodności przemysłowej, LNK-IMC205GHP-SFP jest najlepszym
rozwiązaniem do wdrażania urządzeń o dużej mocy w krytycznych i ekstremalnych warunkach.
---
✅ Dlaczego warto wybrać ten przełącznik?
- Eliminuje oddzielne zasilacze – upraszcza instalację
- Gotowy na przyszłość dla PD o dużej mocy – obsługuje urządzenia nowej generacji
- Gotowy na światłowody – rozszerza zasięg sieci za pomocą modułów SFP
- Wytrzymały dla przemysłu – zapewnia pracę 24/7 w trudnych warunkach
Idealny do nadzoru, automatyki i sieci zewnętrznych, gdzie wymagana jest duża moc + trwałość przemysłowa.
Cechy
► Do 4 portów urządzeń IEEE 802.3bt/at/af zasilanych
► Budżet PoE do 360 watów
► Obsługuje zasilanie PoE do 95 watów dla każdego portu PoE

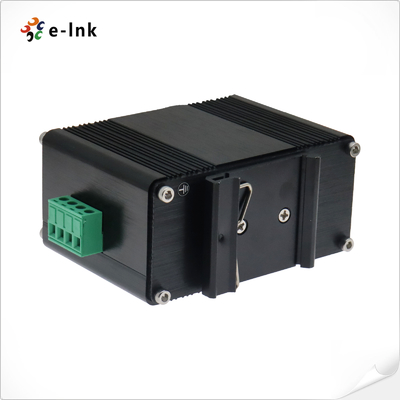

► Obsługuje instalację na szynie DIN
► Kompaktowa konstrukcja bez wentylatora zapobiega przegrzaniu
► Wytrzymała metalowa obudowa IP40 o wysokiej wytrzymałości
► Zasilanie redundantne 48~57V DC z ochroną przed odwrotną polaryzacją
► Temperatura pracy od -40°C do 80°C (-40°F do 176°F)
► 5 portów Gigabit Ethernet RJ45 miedzianych 10/100/1000BASE-T
► 2 gniazda SFP, obsługujące transceiver 1000BASE-X i 100BASE-FX w trybach dualnych
► Zgodny ze standardem IEEE 802.3bt PoE

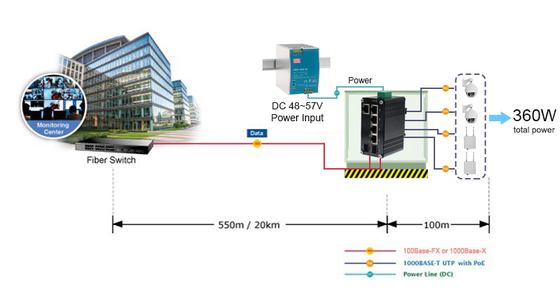

Zastosowanie
Indeksy techniczne
Ethernet
| Standardy: |
| IEEE 802.3 Ethernet |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Full-Duplex Flow Control |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| IEEE 802.3bt 4-parowy Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Szybkość przesyłania i filtrowania: |
| 14,880pps (10 Mb/s) |
148,800pps (100 Mb/s) |
| 1,488,000pps (1000 Mb/s) |
| Bufor pakietów: |
| 2 Mbity |
Długość pakietu: |
| 10 KB |
Tabela adresów MAC: |
| 4K |
Przełącznik: |
| 14 Gb/s/nieblokujący |
Właściwość wymiany |
| Przepustowość płyty głównej: 14 Gb/s; |
Szybkość przekazywania pakietów: 14,88 Mpps
Złącze:
|
| 5 x RJ45 (4-portowy 802.3at PoE Out) |
Kable sieciowe |
| Skrętka: |
10BASE-T: 2-parowy UTP Kat. 3,4,5, do 100 m
100BASE-TX: 2-parowy UTP Kat. 5, do 100 m
1000BASE-T: 4-parowy STP Kat. 5 do 100 m
Kabel światłowodowy
1000BASE-SX:
Kabel światłowodowy wielomodowy 50/125μm lub 62,5/125μm, do 220/550 m/2 km.
1000BASE-LX:
Kabel jednomodowy 9/125μm, zapewniający duży zasięg 2/10/20/40/80/120 km (w zależności od modułu SFP)
100BASE-FX:
Kabel światłowodowy wielomodowy 50/125μm lub 62,5/125μm do 2 km (w zależności od modułu SFP)
Kabel jednomodowy 9/125μm dla 20/40/60/120 km (różni się w zależności od modułu SFP)
Interfejs
|
| Złącze: |
| 5 x RJ45 (4-portowy 802.3at PoE Out) |
Port optyczny: |
| 2 x SFP 1000Base-X lub 100Base-FX (automatyczne wykrywanie) |
PoE (Power over Ethernet) |
| Standard: |
| IEEE802.3af/at/bt |
Port: |
| RJ45 |
Przypisanie pinów zasilania: |
| Para 1 End-span: 1/2(-), 3/6(+) |
Para 2 Mid-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Budżet PoE:
|
| Budżet PoE do 360 watów |
Środowisko |
| Temperatura pracy: |
| -40°C do 80°C (-40°F do 176°F) |
Temperatura przechowywania: |
| -40°C do 85°C (-40°F do 185°F) |
Wilgotność względna: |
| Od 5% do 95% bez kondensacji |
MTBF |
| > 200 000 godzin |
Elektryczne i mechaniczne |
| Zasilanie wejściowe: |
| 48~57VDC (zacisk) |
Pobór mocy: |
| Maks. 382 W (używane PoE) |
<5W (PoE nieużywane) |
| Przeciążenie wejścia zasilania: |
| Automatyczne resetowanie |
Odwrotna polaryzacja: |
| Obecna |
Wymiary (DxSxW): |
| 95 x 88 x 46 mm |
Waga: |
| 300g |
Obudowa: |
| Aluminiowa obudowa |
Opcje montażu: |
| Szyna DIN |
Wskaźniki LED: |
| PWR: |
| Zasilanie |
L/A: |
| Link/Aktywność |
PoE: |
| Stan PoE |
FX1/FX2: |
| Stan łącza światłowodowego SFP |
Aprobaty regulacyjne |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Klasa A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Przepięcie) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Informacje dotyczące zamawiania |
Model
| Opis |
LNK-IMC205GHP-SFP |
| Przemysłowy 4-portowy przełącznik Gigabit Ethernet 10/100/1000T 802.3bt 90W PoE + 1-portowy 10/100/1000T + 2-portowy 100/1000X SFP |
Opcje SFP |
| ► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP (Przemysłowy SFP). |
► Moduł SFP należy zakupić osobno. |
| Opcje montażu |
| ► Domyślny wspornik na szynę DIN zainstalowany; |
Opcje zasilania |
| ► Zasilacz na szynę DIN 480W/10A 48VDC. Otwarty przewód do zacisku. |
► Zasilacz należy zakupić osobno |
