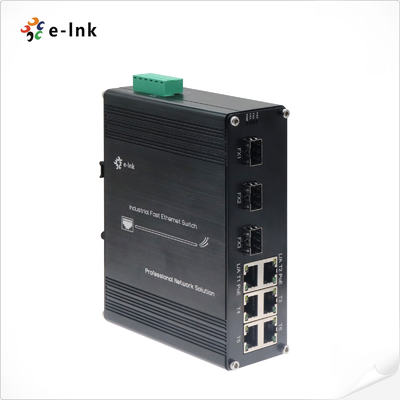

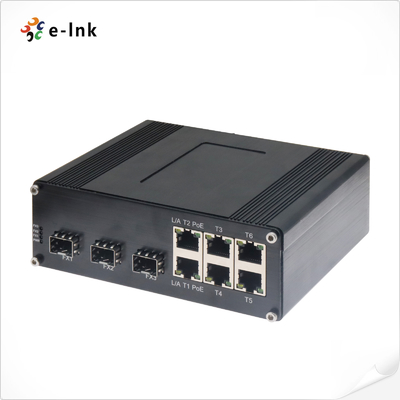

Przemysłowy 6-Portowy 10/100T 802.3af/at PoE + 3-Portowy przełącznik Ethernet 100BASE-FX
Przegląd
Seria LNK-IMC306P to wzmocniony przemysłowy przełącznik PoE+, który zapewnia zasilanie i łączność danych
dla wymagających środowisk. Wyposażony w 6 portów 10/100Base-TX PoE+ (IEEE 802.3at) i 3 porty światłowodowe 100Base-FX
ten wytrzymały przełącznik został zaprojektowany do zasilania i łączenia urządzeń w trudnych warunkach przemysłowych.
Kluczowe cechy:
✔ 6 portów PoE+ (do 30W na port) dla kamer IP, bezprzewodowych punktów dostępowych i innych PD
✔ 3 porty światłowodowe obsługujące światłowód jednomodowy/wielomodowy (1/2 rdzeniowy) dla połączeń na duże odległości (2 km wielomodowy /
20 km+ jednomodowy)
✔ Konstrukcja wzmocniona przemysłowo: praca w temperaturze od -40°C do +75°C, wysoka odporność na EMI i odporność na wibracje
✔ Porty miedziane z automatyczną negocjacją z pełnym/półdupleksem i obsługą auto MDI/MDI-X
Idealny dla:
• Przemysłowych sieci IoT i automatyzacji
• Nadzoru zewnętrznego z kamerami IP
• Rozproszonych systemów bezprzewodowych
• Zdalnych wdrożeń wymagających zarówno zasilania, jak i łączności światłowodowej
Dzięki możliwości PoE+ i łączom światłowodowym, seria LNK-IMC306P eliminuje potrzebę stosowania oddzielnych zasilaczy
zapewniając jednocześnie odporny na zakłócenia światłowód - idealny do rozszerzania sieci w środowiskach o dużym poziomie zakłóceń elektrycznych lub
instalacjach na dużych obszarach. Wytrzymała obudowa zapewnia niezawodność w ekstremalnych warunkach, co czyni ją opłacalnym
rozwiązaniem typu wszystko w jednym do przesyłania zasilania i danych.
Cechy
► Obsługuje IEEE 802.3af/at PoE+ (30W na port)
► SFP, SC, FC, ST Opcjonalne
► Obsługuje kontrolę przepływu 802.3x
► IEEE 802.3az Energooszczędny Ethernet (EEE)
► Zredundowane wejścia zasilania

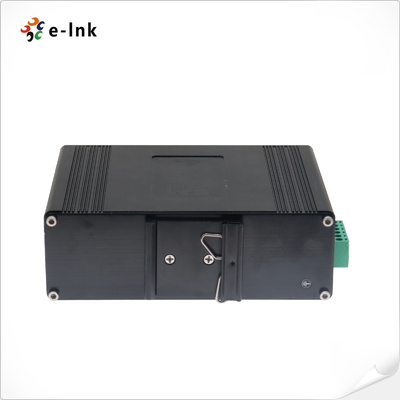

► Obsługuje instalację na szynie DIN
► Temperatura pracy od -40°C do 80°C (-40°F do 176°F)
► 6 10/100Base-TX + 3 100Base-FX
► Port 10/100Mbps RJ45 obsługuje pełny/półdupleks, automatyczną negocjację, Auto MDI/MDIX

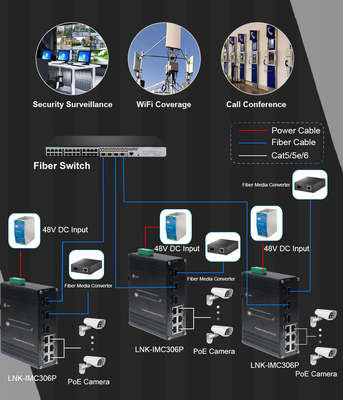

Zastosowanie
Indeksy techniczne
| Ethernet |
| Standardy: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| Kontrola przepływu IEEE802.3x |
| IEEE 802.3az Energooszczędny Ethernet (EEE) |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| Szybkość przesyłania i filtrowania: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Pamięć bufora pakietów: |
512K bitów |
| Typ przetwarzania: |
Store-and-Forward |
| Rozmiar tablicy adresów: |
1024 adresy MAC |
| Interfejs |
| Złącze: |
6 x RJ45 |
| Port optyczny: |
3 x 100Base-FX (SFP, SC, FC, ST Opcjonalne) |
| Środowisko |
| Temperatura pracy: |
-40°C do 80°C (-40°F do 176°F) |
| Temperatura przechowywania: |
-40°C do 85°C (-40°F do 185°F) |
| Wilgotność względna: |
Od 5% do 95% bez kondensacji |
| MTBF |
> 200 000 godzin |
| Elektryczne i mechaniczne |
| Zasilanie wejściowe: |
48~57VDC, zredundowane zasilanie (6-pinowa listwa zaciskowa) |
| Pobór mocy: |
180W Max. (użycie PoE) |
| 5W Max. (brak użycia PoE) |
| Standard: |
IEEE802.3af/at |
| PoE: |
| Port: |
Port RJ45 1 ~ Port 6 |
| Maks. moc na port: |
30W Max na port (tryb alternatywny B) |
| Ochrona: |
| Przeciążenie wejścia zasilania: |
Automatyczne resetowanie |
| Odwrócona polaryzacja: |
Obecna |
| Wskaźniki LED: |
| Zasilanie: |
Status PWR |
| PoE: |
Status na port |
| Ethernet (na port): |
Link/Aktywność |
| Światłowód: |
FX1, FX2, FX3 |
| Wymiary (SxGxW): |
150 x 115 x 50 mm |
| Waga: |
0,6 kg |
| Obudowa: |
Aluminiowa obudowa |
| Opcje montażu: |
Szyna DIN |
| Aprobaty regulacyjne |
| ISO9001 |
| EN55022:2010+AC: 2011, Klasa A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Przepięcie) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-IMC306P |
Przemysłowy przełącznik Ethernet: 6-portowy 10/100Base-TX (6-portowy PoE+) + 3-portowy światłowód 100BASE-FX, wielomodowy, podwójny światłowód, SC, 2KM |
| LNK-IMC306P-20 |
Przemysłowy przełącznik Ethernet: 6-portowy 10/100Base-TX (6-portowy PoE+) + 3-portowy światłowód 100BASE-FX, jednomodowy, podwójny światłowód, SC, 20KM |
| LNK-IMC306PS-20 |
Przemysłowy przełącznik Ethernet: 6-portowy 10/100Base-TX (6-portowy PoE+) + 3-portowy światłowód 100BASE-FX, jednomodowy, pojedynczy światłowód, SC, 20KM |
| LNK-IMC306PF-20 |
Przemysłowy przełącznik Ethernet: 6-portowy 10/100Base-TX (6-portowy PoE+) + 3-portowy światłowód 100BASE-FX, jednomodowy, pojedynczy światłowód, FC, 20KM |
| LNK-IMC306P-SFP |
Przemysłowy 6-portowy 10/100BASE-T (6-portowy PoE+) + 3-portowy 100BASE SFP przełącznik Ethernet |
| Opcje SFP |
► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP |
| ► Moduł SFP należy zakupić osobno. |
| Opcje montażu |
► Domyślny wspornik szyny DIN zainstalowany. |
| Opcje zasilania |
► Zasilacz szynowy 240W/5A 48VDC. Otwarty przewód do listwy zaciskowej. |
| ► Zasilacz należy zakupić osobno. |
