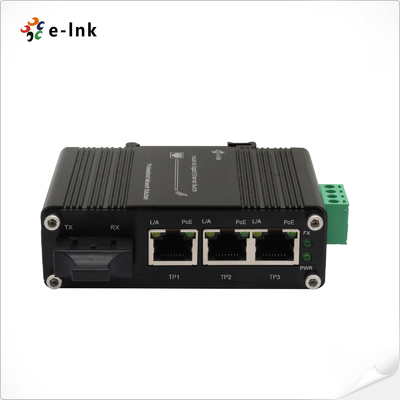

Mini Industrialny 3-portowy przełącznik Ethernet 10/100/1000T 802.3at PoE + 1-portowy 1000X SC z wejściem 12~48VDC i wzmacniaczem napięcia
Przegląd
Seria LNK-IMC103GP to kompaktowy, a zarazem wytrzymały, niezarządzany przemysłowy przełącznik PoE+ przeznaczony do
wdrożeń w trudnych warunkach. Łączy w sobie 3× porty 10/100/1000Base-T PoE+ (802.3at, 30W/port)
i 1× port światłowodowy 1000Base-X SC, ten zajmujący niewiele miejsca przełącznik zapewnia niezawodne zasilanie i łączność
w ekstremalnych warunkach.
Kluczowe cechy i korzyści:
✔ Rozwiązanie PoE+ klasy przemysłowej:
- 3× porty Gigabit PoE (do 30W każdy) do zasilania kamer IP/WAP
- Wbudowany wzmacniacz napięcia obsługuje szeroki zakres wejściowy 12-48VDC
- Idealny do instalacji zasilanych energią słoneczną/wiatrową
✔ Wytrzymała konstrukcja:
- Temperatura pracy od -40°C do +75°C
- Odporność na wibracje/wstrząsy
- 100% testowane na wypalanie dla niezawodności
✔ Uproszczona łączność:
- Port światłowodowy SC dla odpornych na zakłócenia połączeń na duże odległości
- Działanie typu plug-and-play z automatyczną negocjacją
- Opcje montażu na szynie DIN lub na ścianie
✔ Certyfikowana niezawodność:
- Zgodność z CE/FCC
- Ochrona przeciwprzepięciowa (EN61000-6-2/4)
- Metalowa obudowa dla ekranowania EMI
Idealne zastosowania:
• Zewnętrzne systemy nadzoru zasilane energią słoneczną
• Infrastruktura transportowa (monitoring przy drogach/w tunelach)
• Zdalne wdrożenia przemysłowego IoT
• Bezprzewodowe sieci w trudnych warunkach
Dzięki unikalnemu połączeniu PoE+, łączności światłowodowej i szerokiemu zakresowi napięcia wejściowego, seria LNK-IMC103GP
zapewnia opłacalne, bezobsługowe rozwiązanie dla przemysłowych sieci brzegowych. Kompaktowy kształt przełącznika i wytrzymała konstrukcja sprawiają, że jest on idealny do instalacji o ograniczonej przestrzeni, gdzie
niezawodność jest krytyczna.
Cechy
► Szeroki zakres wejściowy zasilania 12~48VDC z funkcją wzmacniacza mocy
► Budżet PoE do 90W (48VDC), budżet PoE 90W (24VDC), budżet PoE 60W (12VDC)
► Obsługuje Full/Half-duplex, Auto-negocjację
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Obudowa aluminiowa IP40

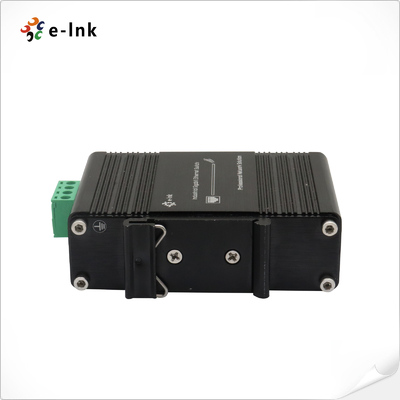

► Obsługuje instalację na szynie DIN i na ścianie
► Wzmocniony środowiskowo - temperatura pracy od -40°C do 75°C (-40°F do 167°F)
► 3 porty 10/100/1000BASET RJ45 auto-MDI/MDI-X z wtryskiwaczem IEEE 802.3at PoE+ (Port-1 do Port-3)
► 1 port 1000Base-X SC

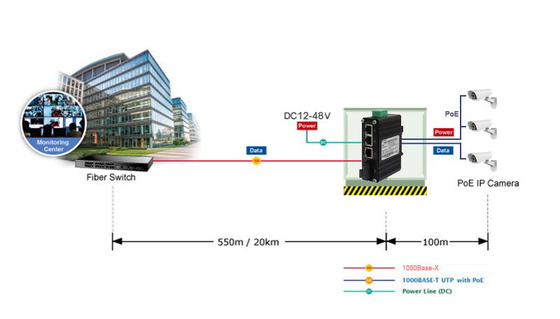

Zastosowanie
Indeksy techniczne
Ethernet
| Standardy: |
| IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Kontrola przepływu Full-Duplex |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Typ przetwarzania: |
| Store-and-Forward |
Szybkość filtrowania i przekazywania: |
| 14,880pps (10Mbps) |
148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Pamięć bufora pakietów: |
| 4 Mbit |
Switch Fabric: |
| 12Gbps |
Maksymalna długość pakietu: |
| 9K bajtów |
Rozmiar tabeli adresów |
| 2K adresów MAC |
Interfejs |
| Złącze: |
| 3 x RJ45 z funkcją wtryskiwacza 802.3at PoE+ (Porty 1 do 3) |
Port optyczny: |
| 1 x SC 1000Base-X |
PoE (Power over Ethernet) |
| Standard: |
| IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3af Power over Ethernet |
| Port: |
| RJ45 |
Przypisanie pinów zasilania |
| 4/5(+), 7/8(-) |
Budżet PoE: |
| Budżet PoE do 90 watów (48VDC), budżet PoE 90 watów (24VDC), budżet PoE 60 watów (12VDC) |
Elektryczne i mechaniczne |
| Zasilanie wejściowe: |
| 12~48VDC, 2-pinowa listwa zaciskowa |
Pobór mocy: |
| <95W (Non-PoE<6W) |
Wskaźniki LED: |
| PWR: |
| Stan zasilania |
L/A: |
| Stan łącza Ethernet |
FX: |
| Stan łącza światłowodowego |
PoE: |
| Stan PoE |
Wymiary (szer. x gł. x wys.): |
| 95 x 70 x 30 mm |
Waga: |
| 0,3 kg |
Obudowa: |
| Obudowa aluminiowa |
Opcje montażu: |
| Szyna DIN / Montaż na ścianie |
Środowiskowe |
| Temperatura pracy: |
| Od -40°C do 75°C (od -40°F do 167°F) |
Temperatura przechowywania: |
| Od -40°C do 85°C (od -40°F do 185°F) |
Wilgotność względna: |
| Od 5% do 95% bez kondensacji |
MTBF |
| > 200 000 godzin |
Aprobaty regulacyjne |
| ISO9001, CE, FCC, RoHS |
| EMI: |
|
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informacje dotyczące zamawiania
|
Model
| Opis |
LNK-IMC103GP |
| Mini Industrialny 3-portowy przełącznik Ethernet 10/100/1000T 802.3at PoE + 1-portowy 1000X SC z wejściem 12~48VDC i wzmacniaczem napięcia, port światłowodowy SC, wielomodowy, podwójne włókno, 850nm, 550m |
LNK-IMC103GP-20 |
| Mini Industrialny 3-portowy przełącznik Ethernet 10/100/1000T 802.3at PoE + 1-portowy 1000X SC z wejściem 12~48VDC i wzmacniaczem napięcia, port światłowodowy SC, jednomodowy, podwójne włókno, 1310nm, 20km |
LNK-IMC103GPS-20A |
| Mini Industrialny 3-portowy przełącznik Ethernet 10/100/1000T 802.3at PoE + 1-portowy 1000X SC z wejściem 12~48VDC i wzmacniaczem napięcia, port światłowodowy SC, jednomodowy, pojedyncze włókno, 1310nm TX/1550nm RX, 20km |
LNK-IMC103GPS-20B |
| Mini Industrialny 3-portowy przełącznik Ethernet 10/100/1000T 802.3at PoE + 1-portowy 1000X SC z wejściem 12~48VDC i wzmacniaczem napięcia, port światłowodowy SC, jednomodowy, pojedyncze włókno, 1550nm TX/1310nm RX, 20km |
Opcje montażu |
| ► Domyślny wspornik na szynę DIN zainstalowany; wspornik do montażu na ścianie jest dołączony. |
Opcje zasilania |
| ► Zasilacz 12~48VDC. Otwarty przewód do listwy zaciskowej |
► Zasilacz należy zakupić osobno. |
|
