Przemysłowe 8 portów TP i 6 portów światłowodowych SFP+ Zarządzany przełącznik Ethernet do integracji sieci

Przemysłowy L2+ 8-port 10/100/1000T 802.3at PoE + 4-port 1G SFP + 2-port 10G SFP+ Managed Ethernet Switch

Przegląd

ETH-IMC2408MP Series to przemysłowy przełącznik multi-gigabit PoE+ zarządzany przez L2+

łączy w sobie wysokiej mocy dostaw PoE z zaawansowaną łącznością światłowodową.

(802.3at, 30W/port), 4× 1G SFP i 2× 10G SFP+ uplinks, ten twardy przełącznik jest zaprojektowany

dla zastosowań wykorzystujących dużą ilość przepustowości i wykorzystujących moc Ethernet w trudnych środowiskach.

Kluczowe cechy i korzyści:
✔ Wysokiej mocy PoE+ Design:
- porty 8× 10/100/1000Base-T(X) dostarczają do 30 W na port
- 240 W całkowity budżet PoE na zasilanie wielu urządzeń o wysokim zapotrzebowaniu

✔ Wielogigabitowe łączność światłowodowa:
- 4× 1000Base-X sloty SFP (1G) + 2× 10G porty SFP+
- Wspiera moduły jedno-/wielo-trybów (1/2 rdzenia)
- umożliwia elastyczne topologie światłowodowe od krótkiego zasięgu do 80km+

✔ Niezawodność przemysłowa:
zakres temperatury roboczej od -40°C do +75°C
- opcje montażu na szynach DIN lub ścianie
- ochrona przed EMI/przesileniami (zgodna z normą EN61000-6-2/4)

✔ Zaawansowane zarządzanie językiem L2+:
- Zarządzanie energią VLAN, QoS i PoE
- IGMP szpieguje dla zoptymalizowanego ruchu wielokrotnego
- Podwójne obrazy oprogramowania układowego do bezpiecznej pracy

Idealne zastosowania:
• Systemy nadzoru o wysokiej rozdzielczości (kamery PTZ z 10G backhaul)
• Sieci bezprzewodowe na zewnątrz (WAP zasilane PoE z agregacją światłowodu)
• Automatyzacja przemysłowa z mieszanymi wymaganiami PoE i włókna
• Infrastruktura transportowa (systemy monitorowania tuneli/mostów)

Dzięki wyjątkowemu połączeniu wysokiej mocy PoE, portów dostępu 1G i łączy wznoszących światłowodowych 10G,

ETH-IMC2408MP Series zapewnia niezrównaną wszechstronność dla nowoczesnych sieci przemysłowych.

wytrzymała konstrukcja zapewnia 24/7 działanie w ekstremalnych warunkach, zapewniając jednocześnie skalowalną szerokość pasma

i moc dla rosnących wdrożeń IoT.

Cechy

¢ Przełącznik DIP obsługuje jedno-klucz VLAN, jedno-klucz zarządzania pierścieniem, PoE Reset i 250m PoE

Sieć

Wspieranie podłączenia portu USB-C do łatwego zarządzania, bez konieczności dostępu do RS232

w ogóle port seryjny

9K Bytes Jumbo Frame

¢ IEEE 802.3az Energooszczędny Ethernet (EEE)

¢ Pudełko aluminiowe IP40

Wspiera instalację DIN-Rail

Wspiera 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

10/100/1000Mbps RJ45 Port obsługuje Full/Half-duplex, Auto-negocjacja, Auto MDI/MDIX

¢ zgodne z IEEE802.3af/at

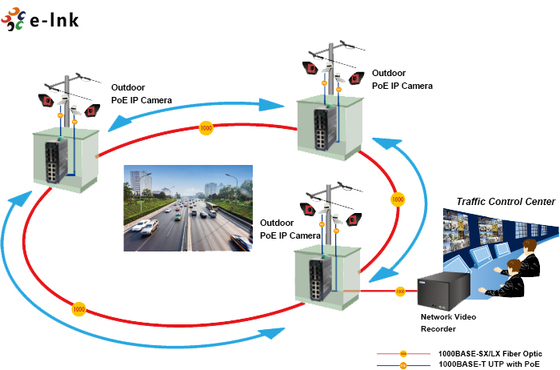

Zastosowanie

Wskaźniki techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Drzewo rozciągania
Wskaźnik przekierowywania i filtrowania:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Pamięć pakietów buforowych:	12M bitów
Rodzaj przetwarzania:	Przechowywanie i przekazywanie
Szerokość pasma tła	110 Gbps
Maksymalna długość pakietu:	9K Bytes Jumbo Frame
Wielkość tabeli adresowej:	8K adresy MAC
Interfejs
Złącze:	8 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (do zarządzania)
Interfejs seryjny RS485 (opcjonalny)
Interfejs fizyczny	Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice
Rodzaj danych	1Ch RS485 Dwóch kierunków
Sygnały RS-485	Data+, Data-, GND
Odległość linii seryjnej portu (miedź)	1000 metrów
Stawka Baud	0 ~ 800 kbps
PoE (Power over Ethernet)
Standardowy:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Przypisanie szpilki zasilania	4/5(+), 7/8(-)
Budżet PoE:	Do 240 watów budżetu PoE
Środowiskontal
Temperatura pracy:	-40°C do 80°C (-40°F do 176°F)
Temperatura przechowywania:	-40°C do 85°C (-40°F do 185°F)
Względna wilgotność:	5% do 95% nie kondensujące
MTBF	> 200 000 godzin
Elektryczne i mechaniczne
Moc wejściowa:	48~57VDC, moc zbędna (6-pin terminal block)
Zużycie energii:	8W Max. ((PoE w użyciu < 240W)
Ochrona:
Przesyłka mocy:	Automatyczne przywracanie
Odwrotna polarność:	Obecne
DIP Przełącznik
Funkcja 4-cyfrowego przełącznika DIP	DIP	Funkcja	Ustawienia
	SW 1	WLAN	Włączone	OFF - Niepełnosprawny
	SW 2	Zarządzanie pierścieniem	Włączone	OFF - Niepełnosprawny
	SW 3 (do modernizacji)	250m PoE Network	Włączone	OFF - Niepełnosprawny
	SW 4 (do modernizacji)	PoE Reset	Włączone	OFF - Niepełnosprawny
Wskaźniki LED:
/PWR:	Status mocy
Ethernet (na port):	Związek/Działalność
PoE (nieobowiązkowe)	Status PoE
Włókno:	Gigabit port SFP: F9~F12
	10G Port SFP+: F13, F14
Wymiary (WxDxH):	149 x 114 x 50 mm
Poziom:	0.55kg
Obudowa:	Aluminiowa obudowa
Opcje montażu:	Wstawienie DIN-Rail
Funkcje oprogramowania
Protokoły dotyczące zwolnień	Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń
Wsparcie wielokrotnego przesyłu	Wspierać IGMP Snooping V1/V2/V3, wspierać GMRP, GVMP,802.1Q
WLAN	Wspiera IEEE 802.1Q 4K VLAN, wspiera QINQ, podwójny VLAN,
Zarządzanie czasem	SNTP
QOS	Przesunięcie oparte na przepływie Ograniczenie stopy procentowej w oparciu o przepływy Filtrowanie pakietów oparte na przepływie 8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego Wartość obsługi różnych usług, znak priorytetowy/uwaga Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL	ACL emitowane w porcie ACL oparte na portach i VLAN Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości. Zapewnienie ACL opartego na MAC, adresie MAC docelowym, źródle IP, docelowym IP, typie protokołu IP, porcie TCP/UDP, zakresie portów TCP/UDP i VLAN itp.
Zarządzanie PoE	całkowita prędkość mocy Alokacja mocy wyjściowej PoE Konfiguracja priorytetu wyjściowego PoE Status działania PoE Planowanie operacji PoE
Utrzymanie diagnostyczne	Wspieranie odzwierciedlania portu, Syslog, Ping
Funkcja zarządzania	Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Zarządzanie alarmami	Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP
Ochrona	Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0 Wspieranie DHCP Snooping, Opcja 82,802.1X dostęp do zabezpieczeń, Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL, Wsparcie DDOS, filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
Funkcje Advanced Layer 2+	Zarządzanie IPv4/IPv6 Trasa statyczna
Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Wzrost)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informacje o zamówieniu
