Przemysłowy przełącznik Ethernet SFP+ z 8 portami TP i 6 portami światłowodowymi, zarządzany, do integracji sieci

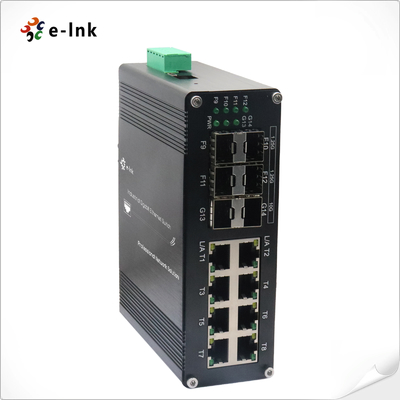

Przemysłowy L2+ 8-port 10/100/1000T + 4-port 1G SFP + 2-port 10G SFP+ Managed Ethernet Switch

Przegląd

ETH-IMC2408M Series to przemysłowo zarządzany wielogigabitowy przełącznik Ethernet przeznaczony do:

łączność sieciowa o wysokiej wydajności w wymagających środowiskach.

SFP i 2 × 10G portów SFP +, ten twardy przełącznik zapewnia wyjątkową elastyczność łączności dla

zastosowania intensywnie wykorzystujące przepustowość.

Kluczowe cechy i korzyści:
✔ Konfiguracja portów hybrydowych:
- 8× 10/100/1000Base-T(X) porty RJ45 z automatycznym MDI/MDI-X
- 4 × 1000SFP-sloty (1G)
- 2 × 10G porty SFP+ dla szybkich połączeń w górę

✔ Wzmocnienie włókienniczych:
- Kompatybilny z optyką 1G i 10G
- obsługuje moduły SFP/SFP+ jedno-/wielo-trybów (1/2 rdzenia)
- umożliwia łączność na duże odległości do 80 km (z odpowiednią optyką)

✔ Niezawodność przemysłowa:
zakres temperatury roboczej od -40°C do +75°C
- opcje montażu na szynach DIN lub ścianie
- Ochrona przed napięciami i odporność na wibracje

✔ Zaawansowane zarządzanie:
- VLAN, QoS i IGMP.
- odzwierciedlenie portu i ustalenie priorytetów ruchu
- Interfejsy zarządzania Web/CLI/SNMP

Idealne zastosowania:
• Systemy nadzoru o dużej przepustowości z kamerami IP 4K
• Przemysłowe sieci bazowe wymagające łączy 10G
• Bezprzewodowe punkty agregacji dla wdrożeń 5G/Wi-Fi 6
• Inteligentne systemy transportu (ITS, komunikacja kolejowa)

Dzięki wyjątkowemu połączeniu portów dostępu 1G i łączy wznoszących światłowodowych 10G, seria ETH-IMC2408M

Przełącznik jest wytrzymały w konstrukcji, dzięki czemu zapewnia:

niezawodne działanie w trudnych warunkach przy jednoczesnym zapewnieniu skalowalnej szerokości pasma dla rosnącej sieci

Wymagania.

Cechy

Wspieranie podłączenia portu USB-C do łatwego zarządzania, bez konieczności dostępu do RS232

w ogóle port seryjny

9K Bytes Jumbo Frame

¢ IEEE 802.3az Energooszczędny Ethernet (EEE)

¢ Pudełko aluminiowe IP40

Wspiera instalację DIN-Rail

temperatury roboczej od -40°C do 80°C (-40°F do 176°F)

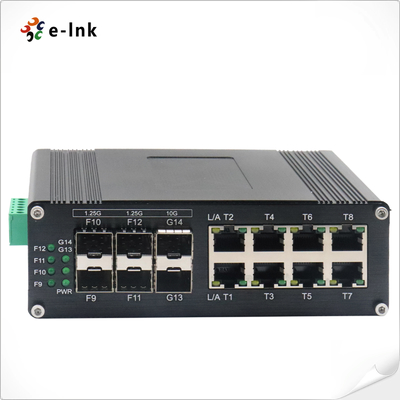

Wsparcie 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps RJ45 Port obsługuje Full/Half-duplex, Auto-negocjacja, Auto MDI/MDIX

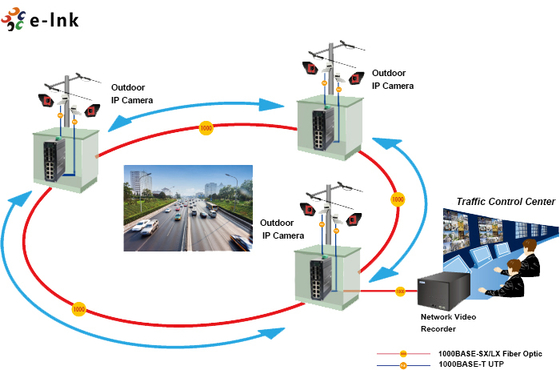

Zastosowanie

Wskaźniki techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Drzewo rozciągania
Wskaźnik przekierowywania i filtrowania:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Pamięć pakietów buforowych:	12M bitów
Rodzaj przetwarzania:	Przechowywanie i przekazywanie
Szerokość pasma tła	110 Gbps
Maksymalna długość pakietu:	9K Bytes Jumbo Frame
Wielkość tabeli adresowej:	8K adresy MAC
Interfejs
Złącze:	8 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (do zarządzania)
Interfejs seryjny RS485 (opcjonalny)
Interfejs fizyczny	Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice
Rodzaj danych	1Ch RS485 Dwóch kierunków
Sygnały RS-485	Data+, Data-, GND
Odległość linii seryjnej portu (miedź)	1000 metrów
Stawka Baud	0 ~ 800 kbps
Środowiskontal
Temperatura pracy:	-40°C do 80°C (-40°F do 176°F)
Temperatura przechowywania:	-40°C do 85°C (-40°F do 185°F)
Względna wilgotność:	5% do 95% nie kondensujące
MTBF	> 200 000 godzin
Elektryczne i mechaniczne
Moc wejściowa:	12~48VDC, nadmierna moc (6-pin Terminal Block)
Zużycie energii:	8W Max. ((PoE w użyciu < 240W)
Ochrona:
Przesyłka mocy:	Automatyczne przywracanie
Odwrotna polarność:	Obecne

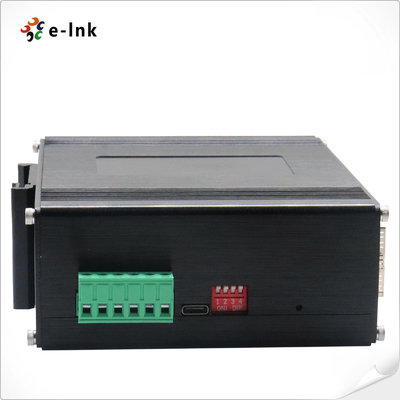

DIP Przełącznik
Funkcja 4-cyfrowego przełącznika DIP	DIP	Funkcja	Ustawienia
	SW 1	WLAN	Włączone	OFF - Niepełnosprawny
	SW 2	Zarządzanie pierścieniem	Włączone	OFF - Niepełnosprawny
	SW 3	Z zastrzeżeniem	ON - Zastrzeżone	OFF - zastrzeżone
	SW 4	Z zastrzeżeniem	ON - Zastrzeżone	OFF - zastrzeżone
Wskaźniki LED:
/PWR:	Status mocy
Ethernet (na port):	Związek/Działalność
Włókno:	Gigabit port SFP: F9~F12
	10G Port SFP+: F13, F14
Wymiary (WxDxH):	149 x 114 x 50 mm
Poziom:	0.55kg
Obudowa:	Aluminiowa obudowa
Opcje montażu:	Wstawienie DIN-Rail
Funkcje oprogramowania
Protokoły dotyczące zwolnień	Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń
Wsparcie wielokrotnego przesyłu	Wspierać IGMP Snooping V1/V2/V3, wspierać GMRP, GVMP,802.1Q
WLAN	Wspiera IEEE 802.1Q 4K VLAN, wspiera QINQ, podwójny VLAN,
Zarządzanie czasem	SNTP
QOS	Przesunięcie oparte na przepływie Ograniczenie stopy procentowej w oparciu o przepływy Filtrowanie pakietów oparte na przepływie 8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego Wartość obsługi różnych usług, znak priorytetowy/uwaga Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL	ACL emitowane w porcie ACL oparte na portach i VLAN Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości. Zapewnienie ACL opartego na MAC, adresie MAC docelowym, źródle IP, docelowym IP, typie protokołu IP, porcie TCP/UDP, zakresie portów TCP/UDP i VLAN itp.
Utrzymanie diagnostyczne	Wspieranie odzwierciedlania portu, Syslog, Ping
Funkcja zarządzania	Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Zarządzanie alarmami	Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP
Ochrona	Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0 Wspieranie DHCP Snooping, Opcja 82,802.1X dostęp do zabezpieczeń, Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL, Wsparcie DDOS, filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
Funkcje Advanced Layer 2+	Zarządzanie IPv4/IPv6 Trasa statyczna
Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Wzrost)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
