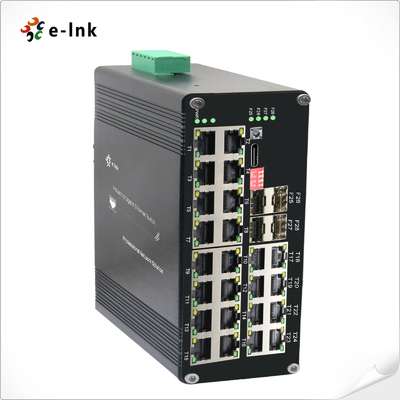

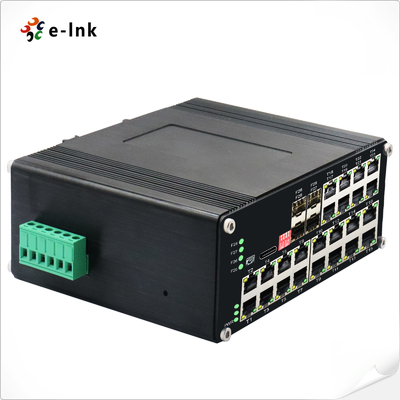

Przemysłowy 24-portowy przełącznik Ethernet TP i 4 porty światłowodowe SFP, zarządzany, do integracji sieci

Przemysłowy przełącznik Ethernet L2+ 24-portowy 10/100/1000T 802.3at PoE + 4-portowy 1000X SFP Zarządzany przełącznik Ethernet

Przegląd

Seria ETH-DIMC2424MP to przemysłowy, zarządzany przełącznik Ethernet L2+ PoE+, który

łączy w sobie dużą gęstość zasilania z solidnymi możliwościami sieciowymi. Wyposażony w 24× Gigabit

porty PoE+ (IEEE 802.3at, 30W na port) i 4× 1000Base-X SFP uplinki światłowodowe, ten wzmocniony

przełącznik został zaprojektowany do krytycznych zastosowań w trudnych warunkach.

Kluczowe cechy i korzyści:
✔ Konstrukcja PoE+ o dużej mocy: 24× porty 10/100/1000Base-T(X) zapewniają do 30W na port, obsługując

urządzenia wymagające dużej mocy, takie jak kamery PTZ i bezprzewodowe punkty dostępowe.
✔ Łączność z dwoma mediami: 4× gniazda SFP (single/multi-mode, 1/2 rdzenie) umożliwiają dalekosiężne łącza światłowodowe

łącza szkieletowe.
✔ Niezawodność przemysłowa: Działa w ekstremalnych temperaturach (-40°C do +75°C) z ochroną przeciwprzepięciową i

odpornością na wibracje.
✔ Zaawansowane zarządzanie L2+: VLAN, QoS, IGMP snooping i mirroring portów dla zoptymalizowanej kontroli ruchu.
✔ Prosta obsługa Plug-and-Play: Auto MDI/MDI-X i auto-negocjacja upraszczają instalację.

Typowe zastosowania:
• Rozbudowane systemy nadzoru IP (zasilanie 24+ kamer)
• Przemysłowe sieci IoT z mieszanymi topologiami miedzianymi/światłowodowymi
• Zewnętrzne bezprzewodowe sieci mesh wymagające PoE i backhaul światłowodowego
• Infrastruktura inteligentnych miast (kontrola ruchu, oświetlenie uliczne)

Dzięki niezrównanemu budżetowi PoE wynoszącemu 720W i trwałości klasy operatorskiej, seria ETH-DIMC2424MP jest

najlepszym rozwiązaniem do wdrażania urządzeń sieciowych o dużej mocy w wymagających środowiskach. Jego modułowe

opcje światłowodowe zapewniają przyszłościową sieć, a wzmocniona konstrukcja zapewnia pracę 24/7 tam, gdzie standardowe

przełączniki zawodzą.

Cechy

► Obsługa podłączenia portu USB-C dla łatwego zarządzania, bez konieczności dostępu do portu szeregowego RS232

w ogóle

► 10K bajtów Jumbo Frame

► IEEE 802.3az Energooszczędny Ethernet (EEE)

► Obudowa aluminiowa IP40

► Obsługuje instalację na szynie DIN

► Temperatura pracy od -40°C do 80°C (-40°F do 176°F)

► Obsługa 24x10/100/1000Base-T + 4x1000Base-X SFP

► Port RJ45 10/100/1000 Mb/s obsługuje Full/Half-duplex, Auto-negocjację, Auto MDI/MDIX

► Zgodny z IEEE802.3af/at

► Przełącznik DIP obsługuje VLAN jednym klawiszem, zarządzanie pierścieniem jednym klawiszem, reset PoE i sieć PoE 250m

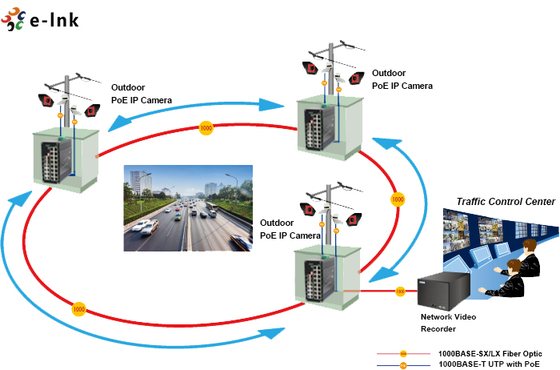

Zastosowanie

Indeksy techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Szybkość przesyłania i filtrowania:	14,880pps (10Mb/s)
	148,800pps (100Mb/s)
	1,488,000pps (1000Mb/s)
Pamięć bufora pakietów:	12M bitów
Typ przetwarzania:	Store-and-Forward
Przepustowość płyty głównej	110 Gb/s
Maksymalna długość pakietu:	10K bajtów Jumbo Frame
Rozmiar tabeli adresów:	8K adresów MAC
Interfejs
Złącze:	24 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (do zarządzania)
Interfejs szeregowy RS485 (opcjonalnie)
Interfejs fizyczny	Przemysłowy standardowy 3-pinowy zacisk śrubowy
Typ danych	1Ch RS485 dwukierunkowy
Sygnały RS-485	Data+, Data-, GND
Odległość linii portu szeregowego (miedź)	1000 metrów
Szybkość transmisji	0 ~ 800 kb/s
PoE (Power over Ethernet)
Standard:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Przypisanie pinów zasilania	4/5(+), 7/8(-)
Budżet PoE:	Do 720 watów budżetu PoE
ŚrodowiskoTemperatura pracy:
-40°C do 80°C (-40°F do 176°F)	Temperatura przechowywania:
-40°C do 85°C (-40°F do 185°F)	Wilgotność względna:
Od 5% do 95% bez kondensacji	MTBF
> 200 000 godzin	Elektryczne i mechaniczne
Zasilanie wejściowe:

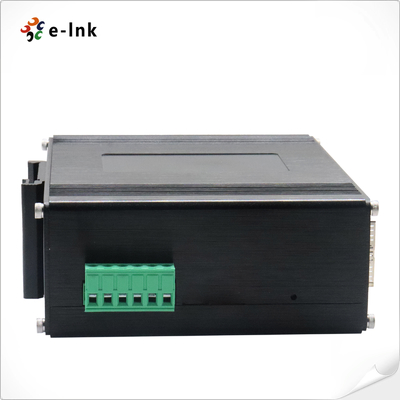

48~57VDC, zasilanie redundantne (6-pinowy blok zacisków)	Pobór mocy:
8W maks. (PoE w użyciu	<720W)Ochrona:
Przeciążenie wejścia zasilania:
Automatyczne resetowanie	Odwrócona polaryzacja:
Obecna	Przełącznik DIP
Funkcja 4-cyfrowego przełącznika DIPDIP
Funkcja	Ustawienia	SW 1	VLAN
	WŁ. - Włączone	Zarządzanie czasem	Wskaźniki LED:	Zasilanie:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	Zasilanie:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	Zasilanie:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	Zasilanie:
Stan zasilania
Ethernet (na port):	Łącze/Aktywność
PoE	Stan PoE (T1~T24)
Światłowód:	Port Gigabit SFP: F25~F28
Wymiary (szer. x gł. x wys.):	155 x 115 x 85 mm
Waga:	1,2 kg
Obudowa:	Obudowa aluminiowa
Opcje montażu:	Montaż na szynie DIN
Funkcje oprogramowania	Protokoły redundancji
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy
Obsługa multicast	Obsługa IGMP Snooping V1/V2/V3, obsługa GMRP, GVMP, 802.1Q
VLAN	Obsługa IEEE 802.1Q 4K VLAN, obsługa QINQ, Double VLAN,
Zarządzanie czasem	SNTP
QOS	Przekierowanie oparte na przepływie
Ograniczanie szybkości oparte na przepływie	Filtrowanie pakietów oparte na przepływie 8*Kolejki wyjściowe każdego portu 802.1p/DSCP mapowanie priorytetów Diff-Serv QoS, Priorytet Mark/Remark Algorytm planowania kolejki (SP, WRR, SP+WRR) ACL ACL oparty na porcie
ACL oparty na porcie i VLAN	Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości. Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp. Zarządzanie PoE Całkowity limit mocy zasilania PoE
Alokacja mocy wyjściowej PoE	Konfiguracja priorytetu wyjścia PoE Stan pracy PoE Planowanie działania PoE Konserwacja diagnostyczna Obsługa mirroring portów, Syslog, Ping
Funkcja zarządzania	Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
Zarządzanie alarmami	Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
Bezpieczeństwo	Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Obsługa DHCP Snooping, opcja 82, dostęp zabezpieczeń 802.1X,	Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL, Obsługa DDOS, filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARP Zaawansowane funkcje warstwy 2+ Zarządzanie IPv4/IPv6
Trasa statyczna	Zatwierdzenia regulacyjne ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informacje dotyczące zamawiania
Model

Opis
