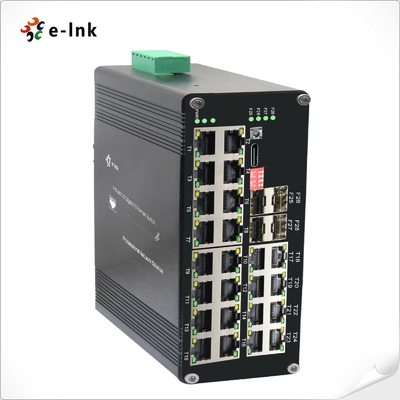

Przemysłowy zarządzalny przełącznik Ethernet SFP z 24 portami TP i 4 portami światłowodowymi do integracji sieci

Przemysłowy przełącznik Ethernet L2+ 24-portowy 10/100/1000T + 4-portowy 1000X SFP Zarządzany przełącznik Ethernet

Przegląd

Seria ETH-DIMC2424M to przemysłowy, zarządzany przełącznik Ethernet L2+ zaprojektowany do

wdrożeń sieci o dużej gęstości w wymagających środowiskach. Wyposażony w 24× porty 10/100/1000Base-T(X)

miedziane i 4× gniazda światłowodowe 1000Base-X SFP, ten wytrzymały przełącznik zapewnia wyjątkową łączność

i wydajność dla zastosowań przemysłowych.

Kluczowe cechy:
- Wysoka gęstość portów: 24× porty Gigabit Ethernet z automatyczną negocjacją z obsługą Full/Half duplex i auto

obsługą MDI/MDI-X
- Elastyczne łącza światłowodowe: 4× gniazda SFP kompatybilne z modułami jednomodowymi/wielomodowymi (1/2 rdzeniowe)
- Zaawansowane zarządzanie L2+: Kompleksowe funkcje, w tym VLAN, QoS, bezpieczeństwo i sieć

monitorowanie
- Trwałość przemysłowa: Zaprojektowany do niezawodnej pracy w ekstremalnych warunkach (-40°C do +75°C)

Idealne zastosowania:
✓ Systemy automatyki przemysłowej na dużą skalę
✓ Sieci nadzoru IP o dużej gęstości
✓ Wdrożenia bezprzewodowych punktów dostępowych w przedsiębiorstwach
✓ Zdalne połączenia z wykorzystaniem światłowodów
✓ Krytyczna infrastruktura wymagająca wzmocnionego sprzętu

Dzięki połączeniu dużej liczby portów i łączności światłowodowej, seria ETH-DIMC2424M zapewnia

skalowalne rozwiązanie dla sieci wymagających zarówno dostępu miedzianego, jak i możliwości szkieletu światłowodowego. Konstrukcja

przełącznika klasy przemysłowej zapewnia niezawodną wydajność w trudnych warunkach, a jego

zaawansowane funkcje zarządzania umożliwiają precyzyjną kontrolę i optymalizację sieci. To sprawia, że jest on

szczególnie odpowiedni do zastosowań, w których niezawodność sieci, skalowalność i zdalne zarządzanie

są krytycznymi wymaganiami.

Cechy

► 10K bajtów Jumbo Frame

► IEEE 802.3az Energooszczędny Ethernet (EEE)

► Obudowa aluminiowa IP40

► Obsługuje instalację na szynie DIN

      ►-40°C do 80°C (-40°F do 176°F) praca

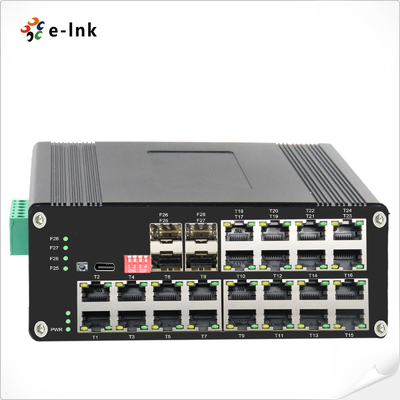

► Obsługa 24x10/100/1000Base-T + 4x1000Base-X SFP

► Port 10/100/1000Mbps RJ45 obsługuje Full/Half-duplex, Auto-negocjację, Auto MDI/MDIX

► Obsługa podłączania portu USB-C w celu łatwego zarządzania, bez konieczności dostępu do RS232

portu szeregowego

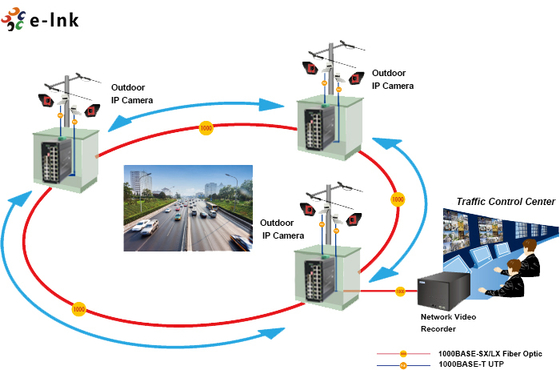

Zastosowanie

Indeksy techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Szybkość przesyłania i filtrowania:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Pamięć bufora pakietów:	12M bitów
Typ przetwarzania:	Store-and-Forward
Przepustowość płyty tylnej	110 Gbps
Maksymalna długość pakietu:	10K bajtów Jumbo Frame
Rozmiar tabeli adresów:	8K adresów MAC
Interfejs
Złącze:	24 x RJ45
RS485:	1 x RS485 (Opcjonalnie)
Port optyczny:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (do zarządzania)
Interfejs szeregowy RS485 (Opcjonalnie)
Interfejs fizyczny	Przemysłowy standardowy 3-pinowy zacisk śrubowy
Typ danych	1Ch RS485 Dwukierunkowy
Sygnały RS-485	Data+, Data-, GND
Odległość linii portu szeregowego (miedź)	1000 metrów
Szybkość transmisji	0 ~ 800 kbps
ŚrodowiskoTemperatura pracy:
-40°C do 80°C (-40°F do 176°F)	Temperatura przechowywania:
-40°C do 85°C (-40°F do 185°F)	Wilgotność względna:
5% do 95% bez kondensacji	MTBF
> 200 000 godzin	Elektryczne i mechaniczne

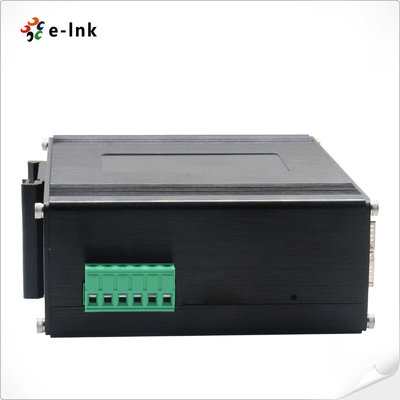

Zasilanie wejściowe:
12~48VDC, Zasilanie redundantne (6-pinowa listwa zaciskowa)	Pobór mocy:
8W Max	Ochrona:
Przeciążenie wejścia zasilania:
Automatyczne resetowanie	Odwrócona polaryzacja:
Obecna	DI
Przełącznik PFunkcja 4-cyfrowego przełącznika DIP
DIP	Funkcja	Ustawienia	SW 1
	VLAN	Obsługa IEEE 802.1Q 4K VLAN, obsługa QINQ, Double VLAN,	WYŁ. - Wyłączone	SW 3
	Zarządzanie pierścieniem	WŁ. - Włączone	WYŁ. - Wyłączone	SW 3
	Zarezerwowane	WŁ. - Zarezerwowane	WYŁ. - Zarezerwowane	Wskaźniki LED:
	Zarezerwowane	WŁ. - Zarezerwowane	WYŁ. - Zarezerwowane	Wskaźniki LED:
PWR:
Stan zasilania	Ethernet (na port):
Łącze/Aktywność	Port RJ45
(T1~T24)	Światłowód:
Port Gigabit SFP: F25~F28	Wymiary (szer. x gł. x wys.):
155 x 115 x 85 mm	Waga:
1,2 kg	Obudowa:
Obudowa aluminiowa	Opcje montażu:
Montaż na szynie DIN	Funkcje oprogramowania
Protokoły redundancji
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy	Obsługa multicast
Obsługa IGMP Snooping V1/V2/V3, obsługa GMRP, GVMP, 802.1Q	VLAN
Obsługa IEEE 802.1Q 4K VLAN, obsługa QINQ, Double VLAN,	Zarządzanie czasem
SNTP	QOS
Przekierowanie oparte na przepływie	Ograniczanie szybkości oparte na przepływie Filtrowanie pakietów oparte na przepływie 8* kolejki wyjściowe każdego portu 802.1p/mapowanie priorytetów DSCP Diff-Serv QoS, znak/uwaga priorytetu Algorytm planowania kolejki (SP, WRR, SP+WRR) ACL
ACL oparty na porcie	ACL oparty na porcie i VLAN Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości. Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp. Konserwacja diagnostyczna
Obsługa port mirroring, Syslog, Ping	Funkcja zarządzania
Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT	Zarządzanie alarmami
Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP	Bezpieczeństwo
Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Obsługa DHCP Snooping, opcja 82, dostęp zabezpieczeń 802.1X, Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL, Obsługa DDOS, filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARP Zaawansowane funkcje warstwy 2+
Zarządzanie IPv4/IPv6	Trasa statyczna Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informacje dotyczące zamawiania

Model
