Zarządzany przemysłowy, wzmocniony przełącznik Ethernet z PoE dla kamer IP i bezprzewodowych punktów dostępowych

► Opcja SFP. Wybierz swój SFP na naszej stronie Opcje SFP

Przegląd

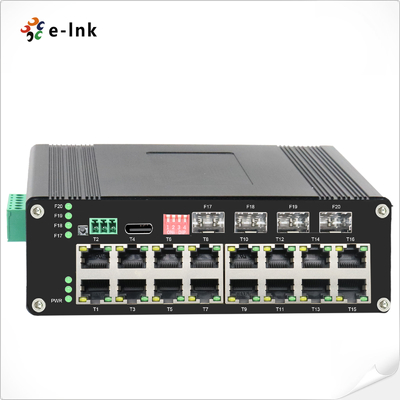

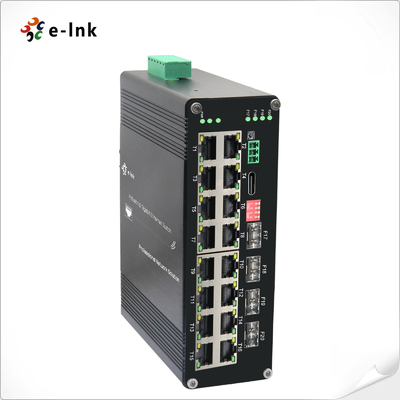

Seria ETH-DIMC2416MP to przemysłowy, zarządzany przełącznik Ethernet L2+ PoE+ zaprojektowany dla

wymagających środowisk sieciowych. Ten wysokowydajny przełącznik łączy 16 portów Gigabit PoE+ (×)

(IEEE 802.3at, 30W na port) z 4 gniazdami światłowodowymi SFP 1000Base-X (×), zapewniając zarówno zasilanie, jak i

łączność w jednym, wzmocnionym urządzeniu.

Kluczowe cechy:
- Konfiguracja PoE+ o dużej gęstości: 16 portów 10/100/1000Base-T(X) z automatyczną negocjacją, Full/Half

duplex i auto MDI/MDI-X
- Elastyczna łączność światłowodowa: 4 gniazda SFP obsługujące moduły single-mode/multi-mode (1/2 rdzeniowe)
- Zaawansowane zarządzanie L2+: Kompleksowe funkcje VLAN, QoS, bezpieczeństwa i monitorowania
- Niezawodność przemysłowa: Działa w ekstremalnych temperaturach (-40°C do +75°C) z solidną ochroną EMI

Typowe zastosowania:
✓ Systemy nadzoru IP na dużą skalę (obsługa wielu kamer o dużej mocy)
✓ Wdrożenia sieci bezprzewodowych (zasilanie wielu punktów dostępowych)
✓ Przemysłowe sieci automatyki
✓ Zdalne połączenia z wykorzystaniem światłowodów na duże odległości
✓ Instalacje w trudnych warunkach

Dzięki wysokiemu budżetowi PoE i pojemności łącza światłowodowego, seria ETH-DIMC2416MP zapewnia kompletne

rozwiązanie sieciowe do zasilania i łączenia wielu urządzeń, zapewniając jednocześnie niezawodną transmisję danych.

Przemysłowa konstrukcja przełącznika i zaawansowane funkcje zarządzania sprawiają, że jest on

szczególnie odpowiedni do zastosowań o krytycznym znaczeniu, gdzie zarówno dostarczanie zasilania, jak i niezawodność sieci

są niezbędne.

Cechy

► Ramka Jumbo 10K bajtów

► IEEE 802.3az Energooszczędny Ethernet (EEE)

► Obudowa aluminiowa IP40

► Obsługa instalacji na szynie DIN

► Temperatura pracy od -40°C do 80°C (-40°F do 176°F)

► Obsługa 16x10/100/1000Base-T + 4x1000Base-X SFP +

► Port RJ45 10/100/1000 Mb/s obsługuje Full/Half-duplex, Auto-negocjację, Auto MDI/MDIX

► Zgodność z IEEE802.3af/at

► Przełącznik DIP obsługuje VLAN jednym klawiszem, zarządzanie pierścieniem jednym klawiszem, reset PoE i sieć PoE 250m

► Obsługa podłączenia portu USB-C dla łatwego zarządzania, bez konieczności dostępu do portu szeregowego RS232

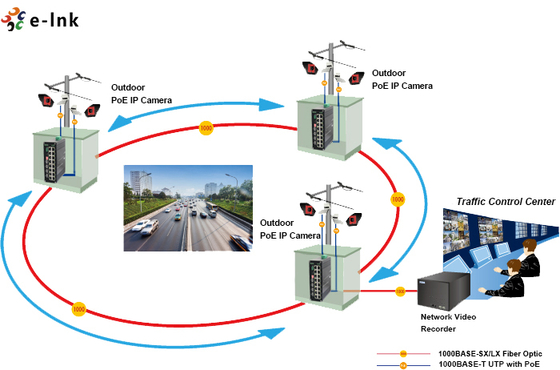

Zastosowanie

Indeksy techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Szybkość przesyłania i filtrowania:	14,880pps (10Mb/s)
	148,800pps (100Mb/s)
	1,488,000pps (1000Mb/s)
Pamięć bufora pakietów:	12M bitów
Typ przetwarzania:	Store-and-Forward
Przepustowość płyty głównej	110 Gb/s
Maksymalna długość pakietu:	Ramka Jumbo 10K bajtów
Rozmiar tablicy adresów:	8K adresów MAC
Interfejs
Złącze:	16 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (do zarządzania)
Interfejs szeregowy RS485 (opcjonalnie)
Interfejs fizyczny	Przemysłowy standardowy 3-pinowy zacisk śrubowy
Typ danych	1Ch RS485 dwukierunkowy
Sygnały RS-485	Dane+, Dane-, GND
Odległość linii portu szeregowego (miedź)	1000 metrów
Szybkość transmisji	0 ~ 800 kb/s
PoE (Power over Ethernet)
Standard:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Przypisanie pinów zasilania	4/5(+), 7/8(-)
Budżet PoE:	Do 480 W
ŚrodowiskoTemperatura pracy:
-40°C do 80°C (-40°F do 176°F)	Temperatura przechowywania:
-40°C do 85°C (-40°F do 185°F)	Wilgotność względna:
5% do 95% bez kondensacji	MTBF
> 200 000 godzin	Elektryczne i mechaniczne
Zasilanie wejściowe:

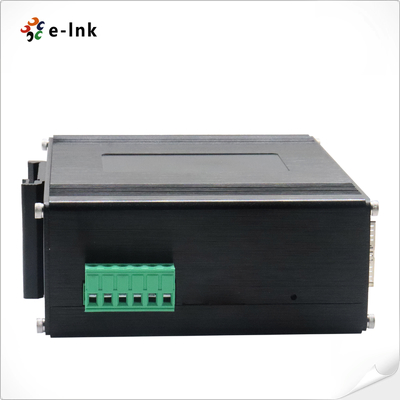

48~57VDC, zasilanie redundantne (6-pinowy blok zacisków)	Pobór mocy:
8W maks. (PoE w użyciu	<480W)Ochrona:
Przeciążenie wejścia zasilania:
Automatyczne resetowanie	Odwrócona polaryzacja:
Obecna	Przełącznik DIP
Funkcja 4-cyfrowego przełącznika DIPDIP
Funkcja	Ustawienia	SW 1	VLAN
	WŁ. - Włączone	Zarządzanie czasem	Wskaźniki LED:	PWR:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	PWR:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	PWR:
	WŁ. - Włączone	WYŁ. - Wyłączone	Wskaźniki LED:	PWR:
Stan zasilania
Ethernet (na port):	Łącze/Aktywność
PoE:	Stan PoE
Światłowód:	Port Gigabit SFP: F17~F20
Wymiary (szer. x gł. x wys.):	155 x 115 x 85 mm
Waga:	1,2 kg
Obudowa:	Obudowa aluminiowa
Opcje montażu:	Montaż na szynie DIN
Funkcje oprogramowania	Protokoły redundancji
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy
Obsługa multicast	Obsługa IGMP Snooping V1/V2/V3, obsługa GMRP, GVMP, 802.1Q
VLAN	Obsługa IEEE 802.1Q 4K VLAN, obsługa QINQ, Double VLAN,
Zarządzanie czasem	SNTP
QOS	Przekierowanie oparte na przepływie
Ograniczanie szybkości oparte na przepływie	Filtrowanie pakietów oparte na przepływie 8*Kolejek wyjściowych każdego portu 802.1p/mapowanie priorytetów DSCP Diff-Serv QoS, znakowanie/ponowne znakowanie priorytetów Algorytm planowania kolejki (SP, WRR, SP+WRR) ACL Wydawanie ACL oparte na porcie
ACL oparte na porcie i VLAN	Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości. Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp. Zarządzanie PoE Całkowity limit mocy zasilania PoE
Alokacja mocy wyjściowej PoE	Konfiguracja priorytetu wyjścia PoE Stan pracy PoE Planowanie działania PoE Konserwacja diagnostyczna Obsługa mirroring portów, Syslog, Ping
Funkcja zarządzania	Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT
Zarządzanie alarmami	Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP
Bezpieczeństwo	Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Obsługa DHCP Snooping, opcja 82, dostęp zabezpieczeń 802.1X,	Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL, Obsługa DDOS, filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, limit prędkości wiadomości ARP Zaawansowane funkcje warstwy 2+ Zarządzanie IPv4/IPv6
Trasa statyczna	Zatwierdzenia regulacyjne ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
