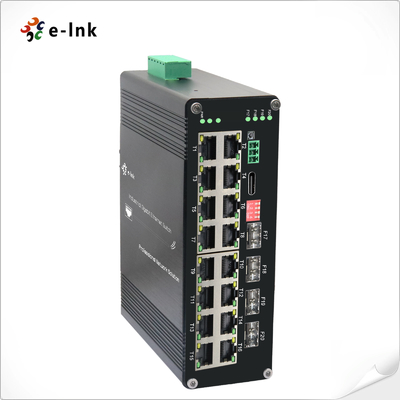

Przemysłowy, zarządzalny przełącznik Ethernet L2+ z 16 portami 10/100/1000Base-T + 4 portami 1000Base-X SFP, wzmocniony

Przemysłowy L2+ 16-port 10/100/1000T + 4-port 1000XPrzełącznik Ethernet zarządzany SFP

Przegląd

ETH-DIMC2416M Series to przemysłowy przełącznik Ethernet zarządzany L2+ przeznaczony do:

To przełącznik o wysokiej gęstości 16× 10/100/1000Base-T ((X)

porty miedziane i gniazda światłowodowe SFP 4 × 1000Base-X, zapewniające elastyczne opcje łączności dla różnych

środowiska przemysłowego.

Przełącznik jest zaprojektowany z myślą o niezawodności i obsługuje:
- Porty miedziane z automatyczną negocjacją w trybie Full/Half duplex i automatycznym MDI/MDI-X
- wszechstronne opcje SFP (jednopodobny/wielopodobny, półrdzeniowy)
- Zaawansowane zarządzanie L2+, w tym funkcje VLAN, QoS i zabezpieczeń
- konstrukcja przemysłowo wytrzymała do pracy w ekstremalnych warunkach

Idealne do:
✓ Systemy automatyki przemysłowej
✓ sieci nadzoru IP (wspierające wiele kamer)
✓ Wdrożenie bezprzewodowych punktów dostępu
✓ zdalne połączenie z lokalizacją
✓ zastosowania w trudnych warunkach

Dzięki połączeniu wysokiej gęstości portów, możliwości łączenia światłowodowego i solidnej konstrukcji,

ETH-DIMC2416M Series zapewnia niezawodną wydajność sieci w przypadku standardowych komercyjnych przełączników

Funkcje zarządzania przełącznikiem umożliwiają precyzyjne sterowanie siecią, podczas gdy jego konstrukcja przemysłowa

zapewnia ciągłą pracę w temperaturach od -40°C do +75°C, co czyni go idealnym do użytku na zewnątrz

w instalacjach i wymagających warunkach przemysłowych.

Cechy

Wspieranie podłączenia portu USB-C dla łatwego zarządzania, bez konieczności dostępu do serii RS232

w ogóle port

10K Bytes Jumbo Frame

¢ IEEE 802.3az Energooszczędny Ethernet (EEE)

¢ Pudełko aluminiowe IP40

Wspiera instalację DIN-Rail

Wsparcie 16x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Port obsługuje Full/Half-duplex, Auto-negocjacja, Auto MDI/MDIX

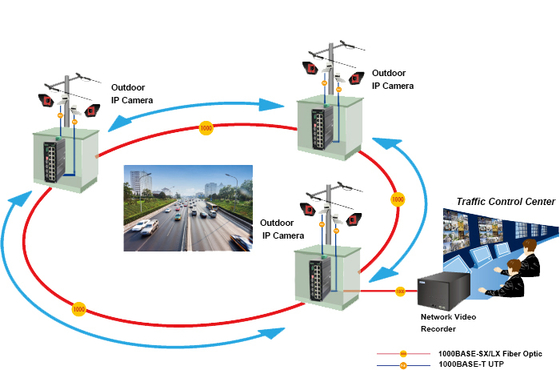

Zastosowanie

Wskaźniki techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Drzewo rozciągania
Wskaźnik przekierowywania i filtrowania:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Pamięć pakietów buforowych:	12M bitów
Rodzaj przetwarzania:	Przechowywanie i przekazywanie
Szerokość pasma tła	110 Gbps
Maksymalna długość pakietu:	10K bajtów Jumbo Frame
Wielkość tabeli adresowej:	8K adresy MAC
Interfejs
Złącze:	16 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (do zarządzania)
Interfejs seryjny RS485 (opcjonalny)
Interfejs fizyczny	Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice
Rodzaj danych	1Ch RS485 Dwóch kierunków
Sygnały RS-485	Data+, Data-, GND
Odległość linii seryjnej portu (miedź)	1000 metrów
Stawka Baud	0 ~ 800 kbps
Środowiskontal
Temperatura pracy:	-40°C do 80°C (-40°F do 176°F)
Temperatura przechowywania:	-40°C do 85°C (-40°F do 185°F)
Względna wilgotność:	5% do 95% nie kondensujące
MTBF	> 200 000 godzin
Elektryczne i mechaniczne

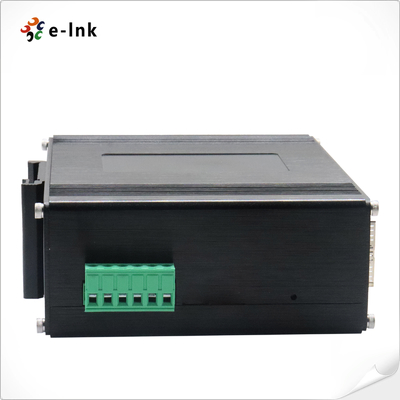

Moc wejściowa:	12~48VDC, nadmierna moc (6-pin Terminal Block)
Zużycie energii:	8W Max.
Ochrona:
Przesyłka mocy:	Automatyczne przywracanie
Odwrotna polarność:	Obecne
DIP Przełącznik
Funkcja 4-cyfrowego przełącznika DIP	DIP	Funkcja	Ustawienia
	SW 1	WLAN	Włączone	OFF - Niepełnosprawny
	SW 2	Zarządzanie pierścieniem	Włączone	OFF - Niepełnosprawny
	SW 3	Z zastrzeżeniem	ON - Zastrzeżone	OFF - zastrzeżone
	SW 4	Z zastrzeżeniem	ON - Zastrzeżone	OFF - zastrzeżone

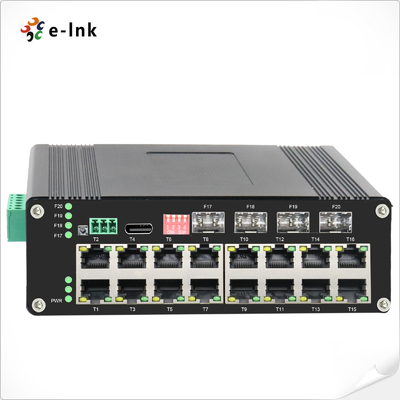

Wskaźniki LED:
/PWR:	Status mocy
Ethernet (na port):	Związek/Działalność
Włókno:	Gigabit port SFP: F17~F20
Wymiary (WxDxH):	155 x 115 x 85 mm
Poziom:	10,2 kg
Obudowa:	Aluminiowa obudowa
Opcje montażu:	Wstawienie DIN-Rail
Funkcje oprogramowania
Protokoły dotyczące zwolnień	Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń
Wsparcie wielokrotnego przesyłu	Wspierać IGMP Snooping V1/V2/V3, wspierać GMRP, GVMP,802.1Q
WLAN	Wspiera IEEE 802.1Q 4K VLAN, wspiera QINQ, podwójny VLAN,
Zarządzanie czasem	SNTP
QOS	Przesunięcie oparte na przepływie Ograniczenie stopy procentowej w oparciu o przepływy Filtrowanie pakietów oparte na przepływie 8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego Wartość obsługi różnych usług, znak priorytetowy/uwaga Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL	ACL emitowane w porcie ACL oparte na portach i VLAN Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości. Zapewnienie ACL opartego na MAC, adresie MAC docelowym, źródle IP, docelowym IP, typie protokołu IP, porcie TCP/UDP, zakresie portów TCP/UDP i VLAN itp.
Zarządzanie PoE	całkowita prędkość mocy Alokacja mocy wyjściowej PoE Konfiguracja priorytetu wyjściowego PoE Status działania PoE Planowanie operacji PoE
Utrzymanie diagnostyczne	Wspieranie odzwierciedlania portu, Syslog, Ping
Funkcja zarządzania	Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Zarządzanie alarmami	Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP
Ochrona	Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0 Wspieranie DHCP Snooping, Opcja 82,802.1X dostęp do zabezpieczeń, Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL, Wsparcie DDOS, filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
Funkcje Advanced Layer 2+	Zarządzanie IPv4/IPv6 Trasa statyczna
Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Wzrost)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
