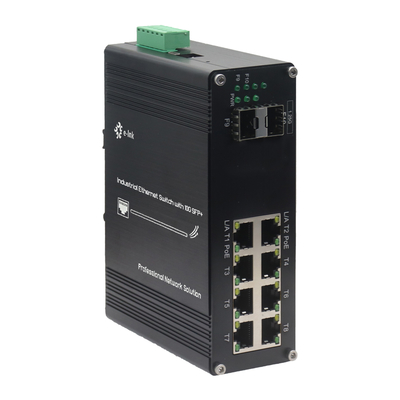

Przemysłowy 8-portowy przełącznik Ethernet 10/100/1000Base-T 802.3at PoE + 2-portowy 1000Base-X SFP, wzmocniony, zarządzalny

Przemysłowy L2+ 8-port 10/100/1000T 802.3at PoE +2- Port 1000X SFP Zarządzany przełącznik Ethernet

Przegląd

ETH-IMC208MP Series to przełącznik Ethernet zarządzany L2+ klasy przemysłowej, który łączy

wysokiej wydajności sieci z solidnymi możliwościami Power over Ethernet (PoE).

8× 10/100/1000Base-T(X) porty z obsługą IEEE 802.3at PoE+ (do 30 W na port) oraz

2 × 1000SFP gniazda Base-X, ten twardy przełącznik zapewnia elastyczne połączenie zarówno miedzi

i sieci światłowodowe.

Zaprojektowany do trudnych środowisk przemysłowych, przełącznik obsługuje tryb Full/Half duplex, automatyczny

MDI/MDI-X oraz szeroki wachlarz modułów SFP jedno-/wielo-trybów (1/2 rdzenia), zapewniających

Zaawansowane funkcje zarządzania L2+ (VLAN,

QoS, bezpieczeństwo itp.) zapewniają szczegółową kontrolę ruchu sieciowego, co czyni go idealnym dla nadzoru IP

(kamery PoE), bezprzewodowe punkty dostępu i zdalne sieci przemysłowe.
✔ 8x porty Gigabit PoE+ (802.3at, 30W na port) do zasilania PD
✔ 2x łącza górne światłowodowe SFP do łączności dalekobieżnej lub odpornej na hałas
✔ Wykorzystanie urządzeń o wysokiej temperaturze (od -40°C do +75°C)
✔ Automatyczne negocjacje i wdrożenie plug-and-play
✔ Zarządzane przełączanie L2+ dla optymalizacji wydajności

Wszechstronne, wydajne rozwiązanie do wdrażania urządzeń PoE i ogniw komórkowych

środowiska.

Cechy

9K Bytes Jumbo Frame

¢ IEEE 802.3az Energooszczędny Ethernet (EEE)

¢ Pudełko aluminiowe IP40

Wspiera instalację DIN-Rail

temperatury roboczej od -40°C do 80°C (-40°F do 176°F)

¢ zgodne z IEEE802.3af/at

¢ Przełącznik DIP obsługuje jedno-klucz VLAN, jedno-klucz zarządzania pierścieniem, PoE Reset i 250m PoE

Sieć

Wspieranie podłączenia portu USB-C do łatwego zarządzania, bez konieczności dostępu do RS232

w ogóle port seryjny

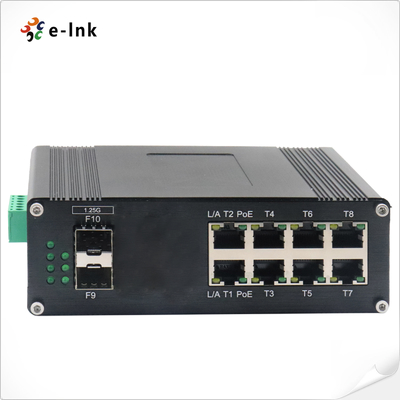

Wsparcie dla 8x10/100/1000Base-T + 2x1000Base-X SFP

10/100/1000Mbps RJ45 Port obsługuje Full/Half-duplex, Auto-negocjacja, Auto MDI/MDIX

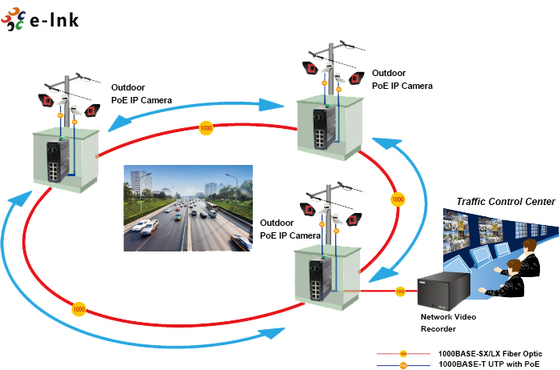

Zastosowanie

Wskaźniki techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Drzewo rozciągania
Wskaźnik przekierowywania i filtrowania:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Pamięć pakietów buforowych:	12M bitów
Rodzaj przetwarzania:	Przechowywanie i przekazywanie
Szerokość pasma tła	110 Gbps
Maksymalna długość pakietu:	9K Bytes Jumbo Frame
Wielkość tabeli adresowej:	8K adresy MAC
Interfejs
Złącze:	8 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (do zarządzania)
Interfejs seryjny RS485 (opcjonalny)
Interfejs fizyczny	Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice
Rodzaj danych	1Ch RS485 Dwóch kierunków
Sygnały RS-485	Dane +, Dane-, GND
Odległość linii seryjnej portu (miedź)	1000 metrów
Stawka Baud	0 ~ 800 kbps
PoE (Power over Ethernet)
Standardowy:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Przypisanie szpilki zasilania	4/5(+), 7/8(-)
Budżet PoE:	Do 240 watów budżetu PoE
Środowiskontal
Temperatura pracy:	-40°C do 80°C (-40°F do 176°F)
Temperatura przechowywania:	-40°C do 85°C (-40°F do 185°F)
Względna wilgotność:	5% do 95% nie kondensujące
MTBF	> 200 000 godzin
Elektryczne i mechaniczne

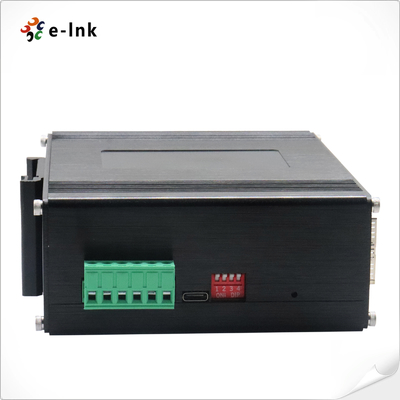

Moc wejściowa:	48~57VDC, moc zbędna (6-pin terminal block)
Zużycie energii:	8W Max. ((PoE w użyciu < 240W)
Ochrona:
Przesyłka mocy:	Automatyczne przywracanie
Odwrotna polarność:	Obecne
DIP Przełącznik
Funkcja 4-cyfrowego przełącznika DIP	DIP	Funkcja	Ustawienia
	SW 1	WLAN	Włączone	OFF - Niepełnosprawny
	SW 2	Zarządzanie pierścieniem	Włączone	OFF - Niepełnosprawny
	SW 3 (do modernizacji)	250m PoE Network	Włączone	OFF - Niepełnosprawny
	SW 4 (do modernizacji)	PoE Reset	Włączone	OFF - Niepełnosprawny
Wskaźniki LED:
/PWR:	Status mocy
Ethernet (na port):	Związek/Działalność
PoE:	Status PoE
Włókno:	Gigabit port SFP: F9~F10
Wymiary (WxDxH):	149 x 114 x 50 mm
Poziom:	0.55kg
Obudowa:	Aluminiowa obudowa
Opcje montażu:	Wstawienie DIN-Rail
Funkcje oprogramowania
Protokoły dotyczące zwolnień	Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń
Wsparcie wielokrotnego przesyłu	Wspierać IGMP Snooping V1/V2/V3, wspierać GMRP, GVMP,802.1Q
WLAN	Wspiera IEEE 802.1Q 4K VLAN, wspiera QINQ, podwójny VLAN,
Zarządzanie czasem	SNTP
QOS	Przesunięcie oparte na przepływie Ograniczenie stopy procentowej w oparciu o przepływy Filtrowanie pakietów oparte na przepływie 8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego Wartość obsługi różnych usług, znak priorytetowy/uwaga Algorytm planowania kolejki (SP, WRR, SP+WRR)
ACL	ACL emitowane w porcie ACL oparte na portach i VLAN Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości. Zapewnienie ACL opartego na MAC, adresie MAC docelowym, źródle IP, docelowym IP, typie protokołu IP, porcie TCP/UDP, zakresie portów TCP/UDP i VLAN itp.
Zarządzanie PoE	całkowita prędkość mocy Alokacja mocy wyjściowej PoE Konfiguracja priorytetu wyjściowego PoE Status działania PoE Planowanie operacji PoE
Utrzymanie diagnostyczne	Wspieranie odzwierciedlania portu, Syslog, Ping
Funkcja zarządzania	Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Zarządzanie alarmami	Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP
Ochrona	Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0 Wspieranie DHCP Snooping, Opcja 82,802.1X dostęp do zabezpieczeń, Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL, Wsparcie DDOS, filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
Funkcje Advanced Layer 2+	Zarządzanie IPv4/IPv6 Trasa statyczna
Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Wzrost)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informacje o zamówieniu
