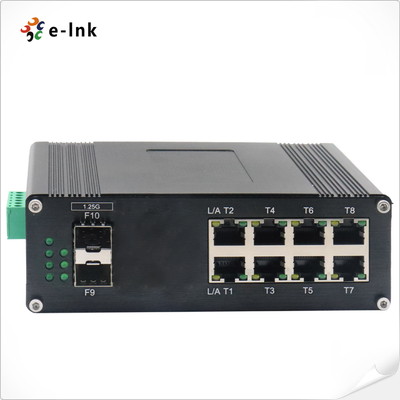

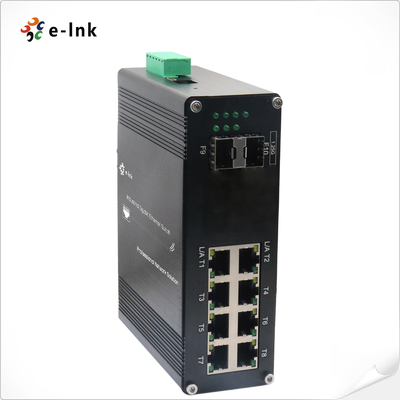

Przemysłowy przełącznik Ethernet L2+ z 8 portami TP i 2 portami światłowodowymi SFP, zarządzalny

Przemysłowy przełącznik Ethernet L2+ 8-portowy 10/100/1000T + 2-portowy 1000X SFP Managed Ethernet Switch

Przegląd

Seria ETH-IMC208M to przemysłowy przełącznik Ethernet L2+ zarządzany, zaprojektowany z myślą o solidnych i

wysokowydajnych sieciach w trudnych warunkach. Posiada 8 portów 10/100/1000Base-T(X) miedzianych

z automatyczną negocjacją, trybem Full/Half duplex i obsługą auto MDI/MDI-X, a także

2 gniazda 1000Base-X SFP dla elastycznej łączności światłowodowej (obsługa trybu single-mode lub multi-mode,

1/2 rdzenie).

Zbudowany z myślą o niezawodności, ten wzmocniony przełącznik działa bezproblemowo w wymagających warunkach, co czyni go idealnym

do automatyzacji przemysłowej, nadzoru (kamery IP) i wdrażania bezprzewodowych punktów dostępowych w

odległych lokalizacjach. Dzięki zaawansowanym możliwościom zarządzania L2+ zapewnia wydajną kontrolę ruchu,

bezpieczeństwo i optymalizację sieci, zachowując jednocześnie łatwość użytkowania.

Kluczowe cechy:
✔ 8 portów Gigabit miedzianych + 2 porty światłowodowe SFP dla wszechstronnej łączności
✔ Automatyczna negocjacja i MDI/MDI-X dla wdrażania typu plug-and-play
✔ Niezawodność klasy przemysłowej (praca w temperaturze od -40°C do +75°C)
✔ Funkcje zarządzane L2+ (VLAN, QoS, bezpieczeństwo itp.)
✔ Idealny do kamer IP, WAP i sieci zdalnych

Ekonomiczne, wysokowydajne rozwiązanie do integracji sieci mieszanych mediów w zastosowaniach przemysłowych i

zewnętrznych.

Cechy

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► Obudowa aluminiowa IP40

► Obsługuje instalację na szynie DIN

      ► Praca w temperaturze od -40°C do 80°C (-40°F do 176°F)

► Obsługa podłączania portu USB-C w celu łatwego zarządzania, bez konieczności dostępu do portu szeregowego RS232

w ogóle

► 9K bajtów Jumbo Frame

► Obsługa 8x10/100/1000Base-T + 2x1000Base-X SFP

► Port RJ45 10/100/1000 Mb/s obsługuje Full/Half-duplex, Auto-negocjację, Auto MDI/MDIX

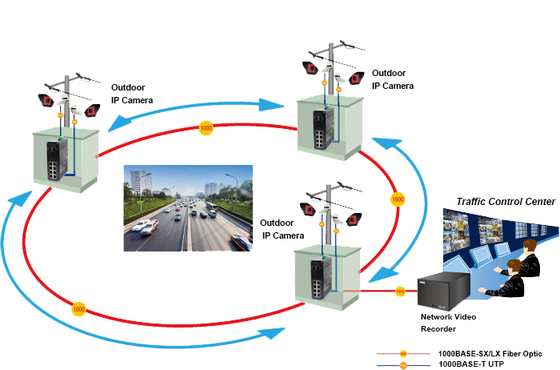

Zastosowanie

Indeksy techniczne

Ethernet
Standardy:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Szybkość przesyłania i filtrowania:	14 880pps (10 Mb/s)
	148 800pps (100 Mb/s)
	1 488 000pps (1000 Mb/s)
Pamięć bufora pakietów:	12M bitów
Typ przetwarzania:	Store-and-Forward
Przepustowość backplane	110 Gb/s
Maksymalna długość pakietu:	9K bajtów Jumbo Frame
Rozmiar tabeli adresów:	8K adresów MAC
Interfejs
Złącze:	8 x RJ45
RS485:	1 x RS485 (opcjonalnie)
Port optyczny:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (do zarządzania)
Interfejs szeregowy RS485 (opcjonalnie)
Interfejs fizyczny	Przemysłowy standardowy 3-pinowy zacisk śrubowy
Typ danych	1Ch RS485 Dwukierunkowy
Sygnały RS-485	Dane+, Dane-, GND
Odległość linii portu szeregowego (miedź)	1000 metrów
Szybkość transmisji	0 ~ 800 kb/s
ŚrodowiskoTemperatura pracy:
-40°C do 80°C (-40°F do 176°F)	Temperatura przechowywania:
-40°C do 85°C (-40°F do 185°F)	Wilgotność względna:
Od 5% do 95% bez kondensacji	MTBF
> 200 000 godzin	Elektryczne i mechaniczne
Zasilanie wejściowe:
12~48VDC, zasilanie redundantne (6-pinowy blok zacisków)	Pobór mocy:
8W Max	Ochrona:
Przeciążenie wejścia zasilania:
Automatyczne resetowanie	Odwrócona polaryzacja:
Obecna	DI

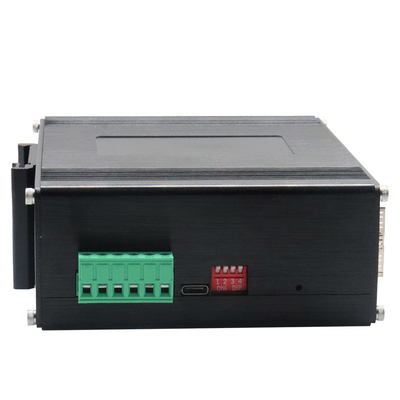

Przełącznik PFunkcja 4-cyfrowego przełącznika DIP
DIP	Funkcja	Ustawienia	SW 1
	VLAN	Obsługa IEEE 802.1Q 4K VLAN, obsługa QINQ, Double VLAN,	WYŁ. - Wyłączone	SW 3
	Zarządzanie pierścieniem	WŁ. - Włączone	WYŁ. - Wyłączone	SW 3
	Zarezerwowane	WŁ. - Zarezerwowane	WYŁ. - Zarezerwowane	Wskaźniki LED:
	Zarezerwowane	WŁ. - Zarezerwowane	WYŁ. - Zarezerwowane	Wskaźniki LED:
PWR:
Stan zasilania	Ethernet (na port):
Łącze/Aktywność	Światłowód:
Port Gigabit SFP: F9~F10	Wymiary (szer. x gł. x wys.):
149 x 114 x 50 mm	Waga:
0,55 kg	Obudowa:
Obudowa aluminiowa	Opcje montażu:
Montaż na szynie DIN	Funkcje oprogramowania
Protokoły redundancji
Obsługa STP/RSTP/MSTP/ERPSv2, agregacja łączy	Obsługa multicast
Obsługa IGMP Snooping V1/V2/V3, obsługa GMRP, GVMP, 802.1Q	VLAN
Obsługa IEEE 802.1Q 4K VLAN, obsługa QINQ, Double VLAN,	Zarządzanie czasem
SNTP	QOS
Przekierowanie oparte na przepływie	Ograniczanie szybkości oparte na przepływie Filtrowanie pakietów oparte na przepływie 8*Kolejek wyjściowych każdego portu 802.1p/DSCP mapowanie priorytetów Diff-Serv QoS, znakowanie/ponowne znakowanie priorytetów Algorytm planowania kolejki (SP, WRR, SP+WRR) ACL
ACL oparty na porcie	ACL oparty na porcie i VLAN Filtrowanie pakietów L2 do L4, dopasowywanie pierwszych 80 bajtów wiadomości. Zapewnij ACL w oparciu o MAC, adres MAC docelowy, IP źródłowe, IP docelowe, typ protokołu IP, port TCP/UDP, zakres portów TCP/UDP i VLAN itp. Konserwacja diagnostyczna
Obsługa mirroring portów, Syslog, Ping	Funkcja zarządzania
Obsługa CLI, WEB, SNMPv1/v2/v3, serwer Telnet do zarządzania, EEE, LLDP, serwer/klient DHCP (IPv4/IPv6), Cloud/MQTT	Zarządzanie alarmami
Obsługa 1-kierunkowego wyjścia alarmowego przekaźnika, RMON, TRAP	Bezpieczeństwo
Ochrona przed burzą rozgłoszeniową, HTTPS/SSLv3, AAA i RADIUS, SSH2.0	Obsługa DHCP Snooping, opcja 82, dostęp zabezpieczeń 802.1X, Obsługa hierarchicznego zarządzania użytkownikami, lista kontroli dostępu ACL, Obsługa DDOS, filtrowanie/wiązanie MAC oparte na porcie, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP Zaawansowane funkcje warstwy 2+
Zarządzanie IPv4/IPv6	Trasa statyczna Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informacje dotyczące zamawiania

Model
