Przemysłowy konwerter 1G/10G SFP+ do SFP+ OEO (3R Repeater) z funkcją konwertera mediów 1G Ethernet

Opcje SFP

Przegląd

Seria ETH-IMC2402-OEO to wysokowydajny, przemysłowy konwerter 10G

Optyczno-Elektryczno-Optyczny (OEO) przeznaczony do krytycznej infrastruktury sieciowej.

Te wytrzymałe urządzenia pełnią podwójną funkcję zarówno konwerterów mediów światłowodowych, jak i wzmacniaczy

światłowodowych dalekiego zasięgu, obsługując transmisję 10 Gb/s w ekstremalnych warunkach temperaturowych

(-40°C do +80°C).

Zaprojektowana do zastosowań w sieciach szkieletowych, w tym w środowiskach SAN, LAN i MAN,

seria zapewnia wszechstronną obsługę protokołów dla SDH/SONET STM-64/OC-192, 10G Fiber

Channel i 10G Ethernet. Jej zaawansowane możliwości obejmują konwersję długości fali optycznej

(1310nm/1550nm/CWDM/DWDM) z funkcją pętli zwrotnej, co czyni ją idealną do wymagających

instalacji w laboratoriach badawczo-rozwojowych, centrach danych i obiektach telekomunikacyjnych.

Elastyczna architektura konwertera umożliwia również konwersję mediów światłowód-miedź 1 Gb/s z

odległościami transmisji do 120 km, zapewniając kompleksowe rozwiązania w zakresie łączności. Niezależnie od tego,

czy jest wdrażany jako niezależny od protokołu wzmacniacz światłowodowy czy konwerter mediów, ETH-IMC2402-OEO

Seria zapewnia niezawodne działanie w trudnych warunkach przemysłowych, w których standardowe

urządzenia zawiodą.

Najważniejsze cechy:
1. Podwójna funkcjonalność jako konwerter mediów i wzmacniacz dalekiego zasięgu
2. Niezawodność klasy przemysłowej dla ekstremalnych warunków
3. Kompleksowa obsługa protokołu 10G
4. Zaawansowane możliwości konwersji długości fali
5. Rozszerzony zasięg transmisji 120 km
6. Skupienie na zastosowaniach krytycznych
7. Jasne odróżnienie od rozwiązań klasy komercyjnej

Cechy

► Przełącznik DIP obsługuje przełączanie szybkości transmisji danych światłowodowych 1,25G/10G

► Może być konwerterem mediów Ethernet 1G w przypadku używania Ethernetu

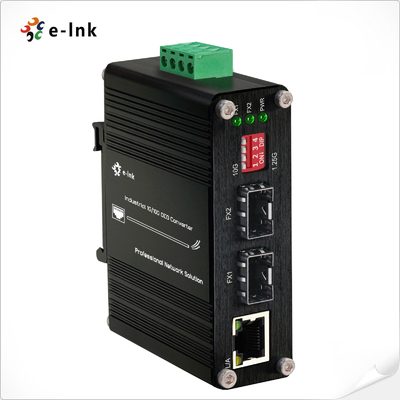

► Obudowa aluminiowa IP40

► Obsługuje instalację na szynie DIN/ścienną

► Temperatura pracy od -40°C do 80°C (-40°F do 176°F)

► Obsługa hot plug, pełny wyświetlacz LED stanu, łatwa instalacja

► Obsługa długości fal DWDM/CWDM przepisanych przez ITUT, a także możliwość wyświetlania funkcji DDM

► Obsługa pętli zwrotnej i ramki Jumbo

► Przezroczysty transport i bardzo małe opóźnienia

► Funkcja 3R (Regeneracja, Kształtowanie, Re-timing)

Zastosowanie

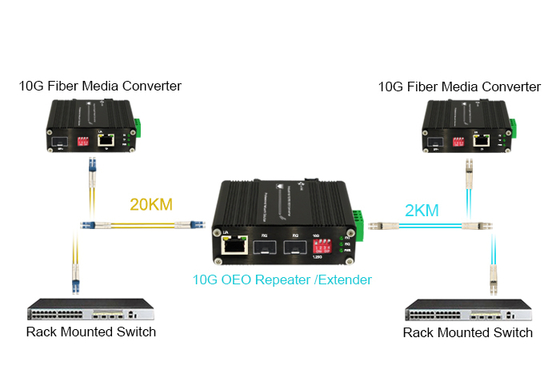

Zastosowanie I: Konwerter OEO 1G/10G (wzmacniacz 3R)

Zastosowanie II: funkcja sprzętu Ethernet 1 Gb/s światłowód-miedź jako konwerter mediów światłowód-miedź

Indeksy techniczne

Funkcja urządzenia

Indeksy techniczne	Funkcja urządzenia
Wzmacniacz 3R	Szybkość transmisji
10G: 8,5 Gb/s-11,7 Gb/s	Protokoły
8,5G Fiber Channel	SONET OC-192, SDH STM-64 (9,95 Gb/s) 10G WAN (10 Gb/s) 10G LAN (10,31 Gb/s) OTN OTU-2 (G.709) (10,70 Gb/s) 10G LAN z kodowaniem FEC 255/237 (11,09 Gb/s) 10G Fiber Channel (11,32 Gb/s) 10G POS Typ interfejsu
SFP+ do SFP+	Odległość transmisji
Moduł SFP+: do 80 km	Maksymalna pakiety
Szybkość przesyłania 14 880 950/S	Temperatura pracy
-40°C do 80°C (-40°F do 176°F)	Temperatura przechowywania
-40°C do 85°C (-40°F do 185°F)	Wilgotność względna
5% do 95% bez kondensacji	MTBF
> 200 000 godzin	E
specyfikacje konwertera mediów thernetStandardy
IEEE 802.3 10BASE-T	IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Kontrola przepływu dupleksu Tryb pracy
10/100/1000BASE-T do 1000BASE-SX/LX	Typ portu
SFP do RJ45	Kable sieciowe
Skrętka	10BASE-T: 2-parowa UTP kat. 3,4,5, do 100 m 100BASE-TX: 2-parowa UTP kat. 5, do 100 m 1000BASE-T: 4-parowa STP kat. 5 do 100 m Kabel światłowodowy 1000BASE-SX: kabel światłowodowy wielomodowy 50/125μm lub 62,5/125μm, do 220/550m/2km. 1000BASE-LX: kabel jednomodowy 9/125μm, zapewniający dużą odległość dla 10/20/40/80/120km (zmienia się w zależności od modułu SFP) Elektryczne i mechaniczne

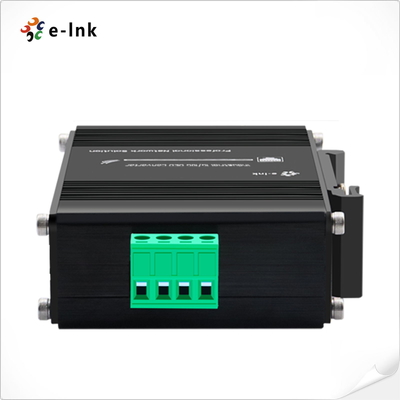

Zasilanie wejściowe
12~48VDC, zasilanie redundantne (6-pinowa listwa zaciskowa)	Pobór mocy
8W Max	Ochrona
Przeciążenie wejścia zasilania
Automatyczne resetowanie	Odwrócona polaryzacja
Obecny	DI

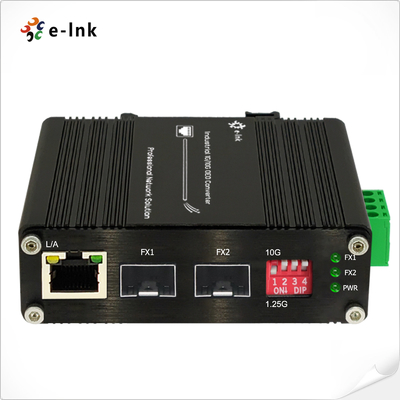

Przełącznik PFunkcja 4-cyfrowego przełącznika DIP
DIP	Funkcja	Ustawienia	SW 1
	1,25G/10G	WŁ. - 1,25~8,5G	WYŁ. - 10,3G lub 14,025G	SW 2
	Zarezerwowane	WŁ. - Zarezerwowane	WYŁ. - Zarezerwowane	Wskaźniki LED:
	Zarezerwowane	WŁ. - Zarezerwowane	WYŁ. - Zarezerwowane	Wskaźniki LED:
	Zarezerwowane	WŁ. - Zarezerwowane	WYŁ. - Zarezerwowane	Wskaźniki LED:
PWR
Stan zasilania	FX1
Port SFP-1	FX2
Port SFP-2	L/A
TP LINK/ACT	Wymiary (szer. x gł. x wys.)
95 x 70 x 30 mm	Waga
0,25 kg	Obudowa
Obudowa aluminiowa	Opcje montażu:
Montaż na szynie DIN	Aprobaty regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Przepięcie)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informacje dotyczące zamawiania

Model
