Jandustrialny rozdzielacz PoE IEEE802.3af/at z funkcją przełącznika 2-portowego, napięcie wyjściowe 12VDC
Przegląd
Urządzenie LNK-SPL01 to przemysłowy Gigabit Ethernet rozdzielacz PoE przeznaczony do dostarczania danych i zasilania do
urządzeń nieobsługujących PoE. Przesyła dane przez złącze RJ45 i wyprowadza zasilanie (12VDC) przez listwę zaciskową,
umożliwiając transmisję sieciową i zasilanie do 100 metrów, oszczędzając koszty okablowania. Zgodny ze standardami
IEEE802.3af/at, urządzenie może być zasilane przez przełącznik PoE lub wtryskiwacz LNK-INJ301.
Obsługuje podwójne wejście zasilania (PoE i 12VDC), automatycznie przełączając się, gdy PoE staje się niedostępne,
zapewniając wysoką niezawodność. Wyposażony w dwa porty wyjściowe danych RJ45, LNK-SPL01 może funkcjonować
jako mały przełącznik. Łatwy w instalacji, nie wymaga dodatkowej konfiguracji, jest idealny do zastosowań przemysłowych.
Cechy
► Dzieli zasilanie i dane z wejścia PoE
► 1-portowe wejście zasilania PoE + danych
► 2-portowe wyjście danych (funkcja przełącznika)
► 1 DC Out + 1 DC In (5-pinowa listwa zaciskowa)
► Może pracować z wejściem 12VDC bez PoE
► Obsługa IEEE802.3af/at PoE
► Obsługa 10/100/1000Base-TX
► Odległość do 100 metrów
► Obsługuje moc wyjściową do 20W
► Napięcie wyjściowe 12VDC
► Zabezpieczenie przed zwarciem dla wyjścia zasilania
► Wytrzymała metalowa obudowa IP40 i bez wentylatora
► Obsługa instalacji na szynie DIN i na ścianie.
► Rozbudowane wskaźniki LED do diagnostyki PoE
► Szeroki zakres temperatur pracy -40 ~ 80°C
Indeksy techniczne
| Ethernet |
| Standardy: |
IEEE 802.3 10Base-T Ethernet |
| IEEE 802.3u 100Base-TX Fast Ethernet |
| IEEE 802.3ab 1000Base-T Gigabit Ethernet |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| Typ przetwarzania: |
Forward |
| Half-duplex, Full-duplex |
| Szybkość filtrowania Forward: |
1,488,000pps (1000Mbps) |
| Okablowanie: |
1000Base-T: Cat5 lub wyższe |
| Maksymalna odległość: |
Cat5 UTP do 100m |
| Interfejs: |
“PoE (Zasilanie + Dane)” Port wejściowy: 1 x RJ-45 10/100/1000Base-T |
| “Dane” Port wyjściowy: 2 x RJ-45 10/100/1000Base-T |
| Złącze wtykowe DC Out/In: 1 wyjmowana 5-pinowa listwa zaciskowa |
| Power over Ethernet |
| Standard PoE: |
IEEE 802.3af/at Power over Ethernet |
| Liczba urządzeń, które można zasilać: |
1 (DC12V)
(Zależy od zapotrzebowania na moc urządzenia; nie może przekraczać 20 watów.)
|
| Środowisko |
| Temperatura pracy: |
-40°C do 80°C (-40°F do 176°F) |
| Temperatura przechowywania: |
-40°C do 85°C (-40°F do 185°F) |
| Wilgotność względna: |
5% do 95% bez kondensacji |
| MTBF: |
>200,000 godzin |
| Elektryczne i mechaniczne |
| Wyjście zasilania: |
20W 12VDC (listwa zaciskowa) |
| Pobór mocy: |
25W Max. |
| Wskaźniki LED: |
| PWR: |
Zasilanie WŁ. |
| POE/12V: |
PSE Power IN, 12VDC Power OUT |
| Wymiary (SxGxW): |
95 x 70 x 30 mm |
| Waga: |
0,25 kg |
| Obudowa: |
Aluminiowa obudowa |

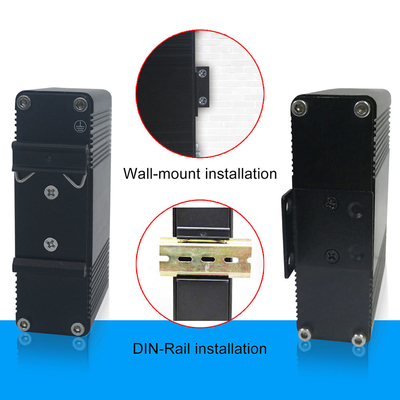

| Opcje montażu: |
Szyna DIN / Montaż na ścianie |
| Aprobaty prawne |
| ISO9001 |
| FCC część 15, klasa A |
| EN55022:2006+A1: 2007 Klasa A |
| Ochrona przeciwprzepięciowa: |
| RJ45: 1KV |
| Zasilanie: 500W |
| ESD: 4KV/8KV |

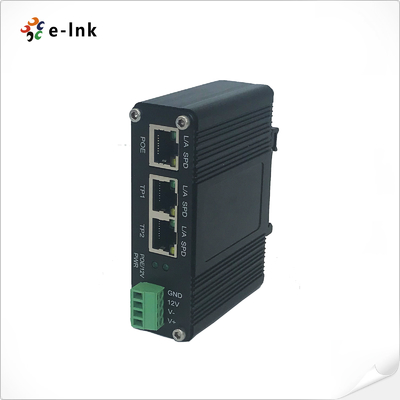

Interfejs i panel
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-SPL01 |
Przemysłowy rozdzielacz PoE z funkcją przełącznika 2-portowego: 1-port PoE+ In + 2-port Ethernet Data Out (funkcja przełącznika), maksymalna moc wyjściowa 20 W przy 12VDC, Obsługa montażu na szynie DIN i montażu na ścianie, temperatura pracy od -40 do 80°C |
| Opcje montażu |
Domyślny wspornik na szynę DIN zainstalowany; wspornik do montażu na ścianie jest dołączony. |
| Opcje zasilania |
Wyjście 20W 12VDC z 2-pinową listwą zaciskową z otwartym przewodem |
