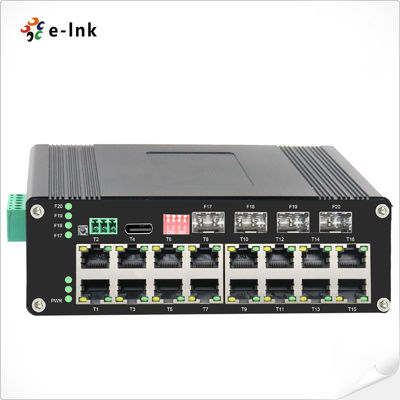

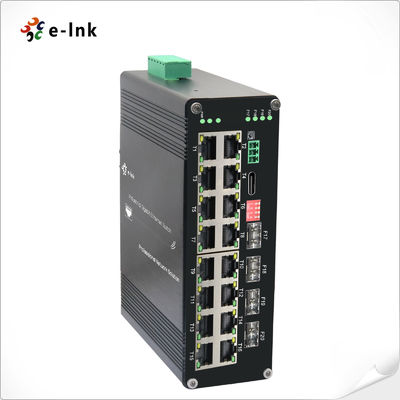

Przemysłowy L2+ 16-port 10/100/1000T 802.3at PoE + 4-port 1000X SFP Managed Ethernet Switch
Przegląd sterowanego przełącznika Ethernet
To jest...L2+ Zarządzany wytrzymały przełącznik Ethernetjest wyposażony w 16 gigabitowych portów RJ45 (10/100/1000Base-T) obsługujących IEEE 802.3at PoE + i 4 gigabitowe porty uplink SFP (1000Base-X) do łączności światłowodowej.tryb pełny/pół-dupleksi autoMDI/MDI-X, podczas gdy gniazda SFP obsługują światło jedno- lub wielo-tryb, oferując wszechstronne opcje rozmieszczania na duże odległości.
Zaprojektowany dla środowisk przemysłowych i wymagających, ten zarządzany przełącznik PoE dostarcza zasilanie i dane za pośrednictwem jednego kabla, zmniejszając tym samym złożoność instalacji kamer IP,punkty dostępu bezprzewodowegoZaawansowane zarządzanie L2+ tego produktu, które obejmuje funkcje VLAN, QoS i zabezpieczeń, zapewnia stabilne, wydajne,i zabezpieczyć wydajność sieci dla aplikacji krytycznych.
Zarządzany przełącznik EthernetCechy
Wsparcie 16x10/100/1000Baza-T + 4x1000Baza-X SFP +
10/100/1000Mbps RJ45 Port obsługuje Full/Half-duplex, Auto-negocjacje, Auto MDI/MDIX
¢ zgodne z IEEE802.3af/at
¢ Przełącznik DIP obsługuje jedno-kluczowy VLAN, jedno-kluczowe zarządzanie pierścieniem, PoE Reset i 250m PoE Network
Wsparcie podłączenia portu USB-C do łatwego zarządzania, bez konieczności dostępu do portu seryjnego RS232
10K Bytes Jumbo Frame
¢ IEEE 802.3az Energooszczędny Ethernet (EEE)
¢ Pudełko aluminiowe IP40
Wspiera instalację DIN-Rail
temperatury roboczej od -40°C do 80°C (-40°F do 176°F)
Zarządzany przełącznik EthernetWskaźniki techniczne
| Ethernet |
| Standardy: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Drzewo rozciągania |
| Wskaźnik przekierowywania i filtrowania: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Pamięć pakietów buforowych: |
12M bitów |
| Rodzaj przetwarzania: |
Przechowywanie i przekazywanie |
| Szerokość pasma tła |
110 Gbps |
| Maksymalna długość pakietu: |
10K bajtów Jumbo Frame |
| Wielkość tabeli adresowej: |
8K adresy MAC |
| Interfejs |
| Złącze: |
16 x RJ45 |
| RS485: |
1 x RS485 (opcjonalnie) |
| Port optyczny: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (do zarządzania) |
| Interfejs seryjny RS485 (opcjonalny) |
| Interfejs fizyczny |
Standardowy przemysłowy końcowy z śrubokrętem o 3 szpice |
| Rodzaj danych |
1Ch RS485 Dwóch kierunków |
| Sygnały RS-485 |
Data+, Data-, GND |
| Odległość linii seryjnej portu (miedź) |
1000 metrów |
| Stawka Baud |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Standardowy: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Port: |
RJ45 |
| Przypisanie szpilki zasilania |
4/5(+), 7/8(-) |
| Budżet PoE: |
Do 480 watów budżetu PoE |
| Środowiskontal |
| Temperatura pracy: |
-40°C do 80°C (-40°F do 176°F) |
| Temperatura przechowywania: |
-40°C do 85°C (-40°F do 185°F) |
| Względna wilgotność: |
5% do 95% nie kondensujące |
| MTBF |
> 200 000 godzin |
| Elektryczne i mechaniczne |
| Moc wejściowa: |
48 ~ 57VDC, moc nadmierna (6-pin Terminal Block) |
| Zużycie energii: |
8W Max. ((PoE w użyciu <480W) |
| Ochrona: |
| Przesyłka mocy: |
Automatyczne przywracanie |
| Odwrotna polarność: |
Obecne |
| DIP Przełącznik |
|
Funkcja 4-cyfrowego przełącznika DIP
|
DIP |
Funkcja |
Ustawienia |
| SW 1 |
WLAN |
Włączone |
OFF - Niepełnosprawny |
| SW 2 |
Zarządzanie pierścieniem |
Włączone |
OFF - Niepełnosprawny |
| SW 3 (do modernizacji) |
250m PoE Network |
Włączone |
OFF - Niepełnosprawny |
| SW 4 (do modernizacji) |
PoE Reset |
Włączone |
OFF - Niepełnosprawny |
| Wskaźniki LED: |
| /PWR: |
Status mocy |
| Ethernet (na port): |
Związek/Działalność |
| PoE: |
Status PoE |
| Włókno: |
Gigabit port SFP: F17~F20 |
| Wymiary (WxDxH): |
155 x 115 x 85 mm |
| Poziom: |
10,2 kg |
| Obudowa: |
Aluminiowa obudowa |
| Opcje montażu: |
Wstawienie DIN-Rail |
| Funkcje oprogramowania |
| Protokoły dotyczące zwolnień |
Wspieranie STP/RSTP/MSTP/ERPSv2, Agregacja połączeń |
| Wsparcie wielokrotnego przesyłu |
Wspierać IGMP Snooping V1/V2/V3, wspierać GMRP, GVMP,802.1Q |
| WLAN |
Wspiera IEEE 802.1Q 4K VLAN, wspiera QINQ, podwójny VLAN, |
| Zarządzanie czasem |
SNTP |
| QOS |
Przesunięcie oparte na przepływie
Ograniczenie stopy procentowej w oparciu o przepływy
Filtrowanie pakietów oparte na przepływie
8*Kotki wyjściowe każdego portu 802.1p/DSCP priorytetowego
Wartość obsługi różnorodności, znak priorytetu/uwaga
Algorytm planowania kolejki (SP, WRR, SP+WRR)
|
| ACL |
ACL emitowane w porcie
ACL oparte na portach i VLAN
Filtrowanie pakietów L2 do L4, dopasowanie pierwszych 80 bajtów wiadomości.
Zapewnienie ACL na podstawie MAC, adresu MAC docelowego, źródła IP, docelowego IP, typu protokołu IP, portu TCP/UDP, zakresu portu TCP/UDP i VLAN itp.
|
| Zarządzanie PoE |
całkowita prędkość mocy
Alokacja mocy wyjściowej PoE
Konfiguracja priorytetu wyjściowego PoE
Status działania PoE
Planowanie operacji PoE
|
| Utrzymanie diagnostyczne |
Wspieranie odzwierciedlania portu, Syslog, Ping |
| Funkcja zarządzania |
Wsparcie dla CLI, WEB, SNMPv1/v2/v3, serwera Telnet do zarządzania, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT |
| Zarządzanie alarmami |
Wynik alarmu z przekaźnikiem w jedną stronę, RMON, TRAP |
| Ochrona |
Broadcast Storm Protection, HTTPS/SSLv3, AAA i RADIUS, SSH2.0
Wspieranie DHCP Snooping, Opcja 82,802.1X dostęp do zabezpieczeń,
Wsparcie zarządzania hierarchicznym użytkownika, listy kontroli dostępu ACL,
Wsparcie DDOS, filtrowanie / wiązanie MAC oparte na portach, czarne dziury MAC, ochrona źródła IP, izolacja portów, ograniczenie prędkości wiadomości ARP
|
| Funkcje Advanced Layer 2+ |
Zarządzanie IPv4/IPv6
Trasa statyczna
|
| Zatwierdzenia regulacyjne |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, klasa A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Wzrost) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Zarządzany przełącznik EthernetInformacje o zamówieniu
| Model |
Opis |
| ETH-DIMC2416MP |
Przemysłowy L2+ 16-port 10/100/1000T 802.3at PoE + 4-port 1000X SFP Managed Ethernet Switch |
| Opcje SFP |
Wybór opcji SFP. Wybierz opcję SFP na stronie opcji SFP |
| Moduł SFP należy zakupić oddzielnie. |
| Opcje montażu |
|
| Opcje zasilania |
Wyposażenie DIN-Rail. |
| Zaopatrzenie w prąd należy zakupić oddzielnie. |
