Mini Industrial 10/100Base-T do 100Base-X SFP Fiber Ethernet Media Converter z 1ChOdpowiedź:/RS422
Przegląd

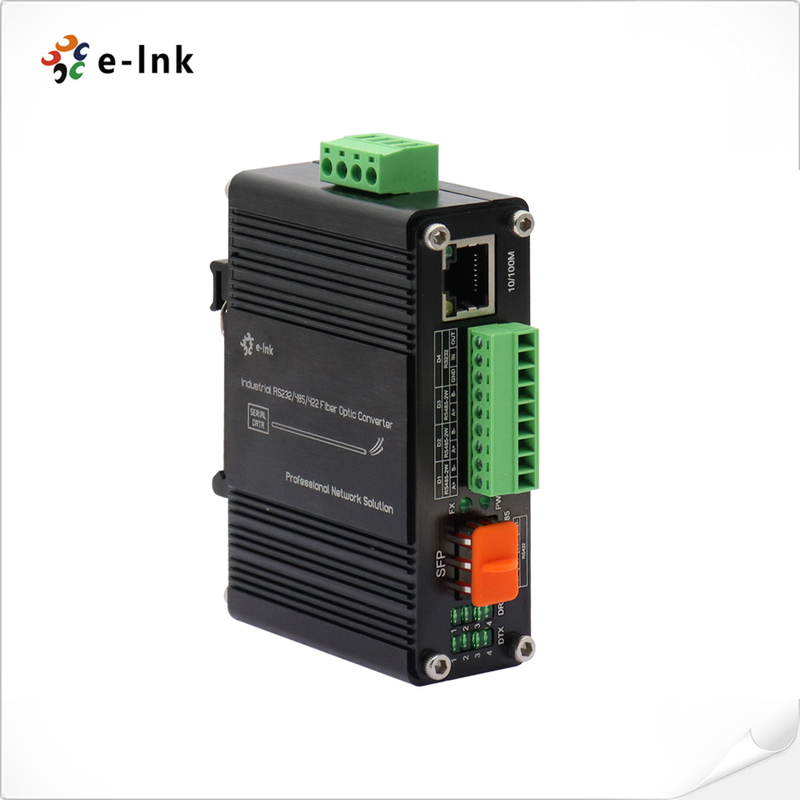

LNK-IMCRS1100-SFP to wytrzymały przetwornik mediów DIN-rail przeznaczony do zastosowań przemysłowych,
łączące konwersję światłowodową z możliwościami komunikacji seryjnej w jednym twardym urządzeniu
Kluczowe cechy:
Wsparcie dla wielu interfejsów: konwertuje między 10/100Base-T Ethernet, 100Base-X SFP,
i komunikacji seryjnej RS232/RS485/RS422
elastyczne opcje SFP: umożliwiają obsługę różnych modułów SFP (single-mode/multi-mode,
pojedyncze/podwójne światłowody) dla odległości do:
- 2 km na włóknie wielozadaniowe
- 80 km na światłowłosie jednowarunkowym
Niezawodność przemysłowa:
- Zakres temperatury roboczej: -40°C do +75°C
- Montaż na szybie DIN dla łatwej instalacji
- Spełnia normy EN55022
Zaawansowana sieć:
- Wspiera zarówno tryb pół-dupleksu, jak i tryb full-duplexu
- Przetwarza miedź w włókno do izolacji sygnału i ochrony przed EMI

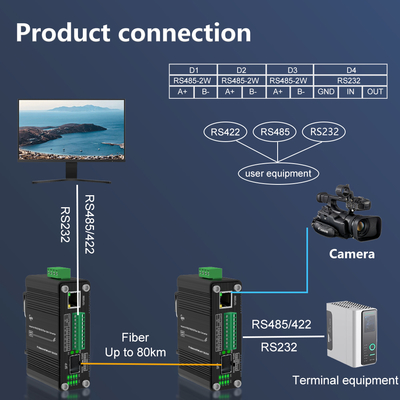

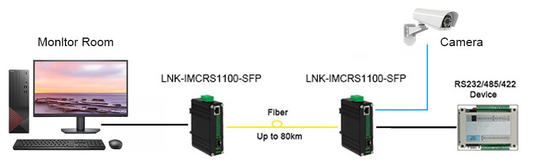

Typowe zastosowania:
- Systemy automatyki przemysłowej
- Odległe połączenie urządzeń seryjnych
- Rozszerzenia sieci długodystansowej
- Instalacje dla środowiska szkodliwego
Ten solidny konwerter zapewnia niezawodne łączenie komunikacji między różnymi typami mediów, podczas gdy
wytrzymać wymagające warunki przemysłowe.
Cechy

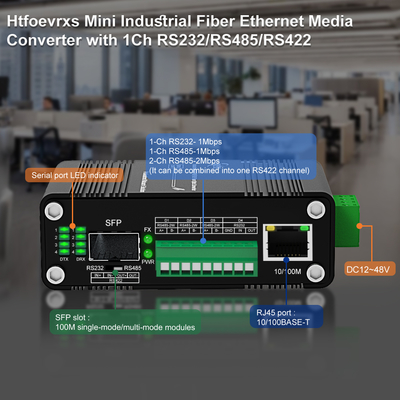

Interfejsy sieciowe:
- 1 × 10/100BASE-TX port RJ45 z automatycznym wykrywaniem MDI/MDI-X
- 1 × 100Base-FX SFP slot (wspiera różne moduły światłowodowe)
- 1 × port seryjny wieloprotokołowy (RS232/RS485/RS422 do wyboru)
Wydajność i zgodność:
- Operacja pełna/pół-duplex z automatycznym negocjacją
- zgodny z normą IEEE 802.3az Energy Efficient Ethernet
- Wbudowana ochrona przeciwprzesileniowa (4kV) i ochrona przed rozładowaniem elektrostatycznym
Elektrownia i instalacja:
- Wprowadzenie mocy prądu stałego szerokiego zasięgu: 12-48VDC (blok końcowy)
- Elastyczne możliwości montażu: DIN-rail lub mocowanie ścienne
Trwałość środowiskowa:
- Przemysłowa temperatura pracy: -40°C do +75°C (-40°F do 167°F)
- rozszerzone diody LED do monitorowania i diagnostyki w czasie rzeczywistym
Dodatkowe korzyści:
- Kompaktny, oszczędny w przestrzeni projekt
- Instalacja bez narzędzi do wykorzystania w terenie
- Niezawodne działanie w trudnych warunkach
Wskaźniki techniczne
| Ethernet |
| Standardy: |
IEEE802.3 10Baza-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energooszczędny Ethernet (EEE) |
| Rodzaj przetwarzania: |
Przechowywanie i przekazywanie |
| Prędkość filtracji przodkowej: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Pamięć pakietów buforowych: |
1 Mbit |
| Maksymalna długość pakietu: |
9K bajtów |
| Wielkość tabeli adresowej |
Adresy 2K MAC |
| Interfejs |
| Port Ethernet: |
1 x RJ45 |
| Port optyczny: |
1 x SFP 100Base-FX |
| Port seryjny |
1 x Terminal przemysłowy RS232/RS485/RS422 |
| Odpowiedź: |
| Interfejs seryjny |
Terminal przemysłowy |
| Porty sygnałowe |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H można pogrupować w 1Ch High Speed RS422
|
| Poziom Baud |
Odpowiedź: |
| Standardowy |
EIA /TIA RS232/485/422 |
| Odległość szeregowa |
RS232: 15 metrów, RS485/422: 1000 metrów |
| Stawka |
Maksymalnie 2 Mbps |
| RS-232 |
TXD, RXD, GND - dwukierunkowe |
| RS-485 |
D+, D-, GND - dwukierunkowe |
| Ochrona statyczna |
Ochrona przed rozładowaniem elektrostatycznym (ESD) 15 KV |
| Ochrona przed napięciem |
Ochrona przed napięciem 1500 W/s |
| Elektryczne i mechaniczne |
| Moc wejściowa: |
12~48VDC, 4-pin blok końcowy |
| Zużycie energii: |
3W Max. |
| Wymiary (WxDxH): |
95 x 70 x 30 mm |
| Poziom: |
0.25kg |
| Obudowa: |
Aluminiowa obudowa |
| Opcje montażu: |
DIN-Rail/Wall-mount |
| Wskaźniki LED |
| /PWR: |
Status mocy |
| FX: |
Status łącza danych |
| 10/100M: |
Status sieci Ethernet |
| DTX 1 2 3 4 |
Status danych seryjnych |
| DRX 1 2 3 4 |
Status danych seryjnych |
| Środowiskowe |
| Temperatura pracy: |
-40°C do 75°C (-40°F do 167°F) |
| Temperatura przechowywania: |
-40°C do 85°C (-40°F do 185°F) |
| Względna wilgotność: |
5% do 95% nie kondensujące |
| MTBF |
> 200 000 godzin |
| Zatwierdzenia regulacyjne |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Wzrost)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informacje o zamówieniu
| Model |
Opis |
| LNK-IMCRS1100-SFP |
Mini Industrial 10/100Base-T do 100Base-X SFP Fiber Ethernet Media Converter z 1Ch RS232/RS485/RS422 |
| Opcje SFP |
Wybór SFP należy dokonać na naszej stronie SFP Options (Industrial SFP). |
| Moduł SFP należy zakupić osobno. |
| Opcje montażu |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opcje zasilania |
Wypływ prądu 24W/1A 24VDC. |
| Zaopatrzenie w prąd należy zakupić oddzielnie. |
