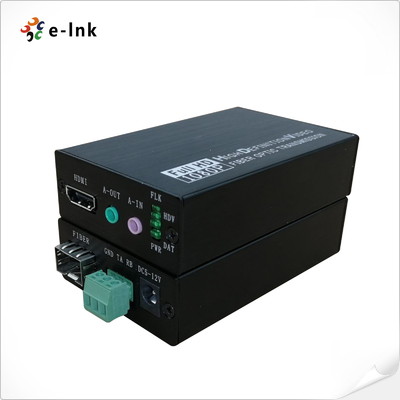

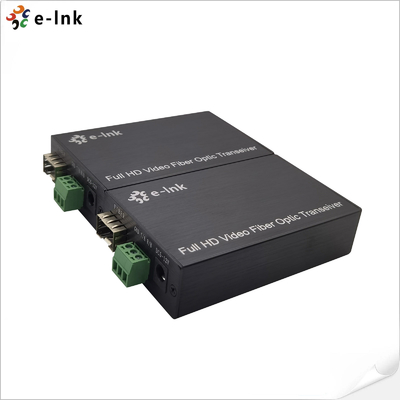

Przedłużacz HDMI po światłowodzie 20km z dwukierunkowym audio, kontrolą RS232, Plug and Play
Przegląd
Seria LNK-HF100DA to wysokowydajny przedłużacz HDMI po światłowodzie
zaprojektowany do profesjonalnej transmisji sygnału na duże odległości. To kompaktowe urządzenie
bezproblemowo przesyła nieskompresowane wideo HDMI, dwukierunkowe audio stereo i
dane szeregowe RS232 za pomocą pojedynczego kabla światłowodowego, zapewniając wyjątkową integralność sygnału
na rozległych dystansach. Jest w pełni zgodny ze standardami HDMI 1.4b, 3D i HDCP
1.4, obsługując krystalicznie czyste rozdzielczości do 1920*1200@60Hz. Dzięki
swojej solidnej konstrukcji i zaawansowanemu przetwarzaniu sygnału, ten przedłużacz zapewnia
niezawodną, bezpieczną i wysokiej jakości wydajność, co czyni go idealnym rozwiązaniem dla
wymagających zastosowań w nadzorze bezpieczeństwa, pomieszczeniach dowodzenia i kontroli,
digital signage i środowiskach nadawczych.
Cechy
Transmisja wielosygnałowa na duże odległości: Możliwość wysyłania nieskompresowanego HDMI,
dwukierunkowego audio stereo i sygnałów sterujących RS232 za pomocą pojedynczego kabla światłowodowego na
odległość do 20 km, zapewniając doskonałą integralność sygnału.
Obsługa wideo o wysokiej rozdzielczości: Zapewnia najwyższą jakość wideo z obsługą
rozdzielczości do 1920x1200@60Hz, w tym specjalistyczną kompatybilność dla
1600x1200@60Hz, idealną zarówno dla standardowych, jak i profesjonalnych wyświetlaczy.
Dwukierunkowy kanał audio: Umożliwia jednoczesną transmisję i odbiór
zewnętrznego audio stereo, ułatwiając interaktywną komunikację w aplikacjach takich jak
systemy konferencyjne i audio nadawcze.
Szeroka zgodność ze standardami: Przestrzega rygorystycznych protokołów HDMI 1.4b 3D i HDCP 1.2
gwarantując bezproblemową integrację i ochronę treści z szeroką
gamą urządzeń źródłowych i wyświetlających.
Zaawansowane zarządzanie EDID: Posiada zaawansowaną obsługę EDID do automatycznego
odczytu i zarządzania danymi wyświetlacza, zapewniając prawidłową rozdzielczość wyjściową źródła i redukując
komplikacje związane z konfiguracją.
Doskonała integralność sygnału: Zawiera system automatycznej regulacji, który
w sposób ciągły optymalizuje sygnał wideo, co skutkuje wyjątkowo płynną, ostrą i
stabilną jakością obrazu.
Solidna ochrona sprzętowa: Wbudowana ochrona ESD na kluczowych interfejsach chroni
urządzenie przed wyładowaniami elektrostatycznymi, znacznie zwiększając trwałość i niezawodność urządzenia w
różnych środowiskach.
Bezproblemowa instalacja: Zaprojektowany do prawdziwej pracy typu plug-and-play, umożliwiając natychmiastowe
wdrożenie bez potrzeby stosowania sterowników lub skomplikowanej konfiguracji, co oszczędza czas i
zmniejsza koszty instalacji.
Indeksy techniczne
| Parametr |
Opis |
|
Wideo
|
Standardy |
HDMI1.4B 3D; HDCP1.4 |
| Maksymalny zegar pikseli |
165MHz |
| Maksymalna szybkość transmisji danych |
6.75Gbps |
| Zgodny |
1080P@50/59.95/60Hz,( Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Specjalna obsługa 1600*1200 @60HZ
|
| Złącze |
Żeńskie HDMI typu A |
| Impedancja |
100Ω |
| Zasięg kabla HDMI |
<5 metrów (Rozdzielczość do 1920*1200@60Hz) |
| Audio |
Interfejs |
3.5MM zewnętrzne audio stereo |
| Nadajnik |
1Ch Wejście + 1Ch Wyjście |
| Odbiornik |
1Ch Wejście + 1Ch Wyjście |
| RS232 |
Interfejs |
3-pinowa listwa zaciskowa |
| Szybkość transmisji |
≤115200bps |
| Włókno optyczne |
Interfejs |
Model SFP – złącze LC |
| Typ włókna |
Jednomodowe |
| Długość fali |
850nm/1310nm/1550nm |
| Szerokość pasma interfejsu |
3Gbps |
| Odległość transmisji |
Transmisja@1920*1200@60Hz
Włókno wielomodowe: <500M
Włókno jednomodowe: 20km
|
| IndexOther |
Zasilanie |
Zasilacz: DC 5~12V |
| Rozpraszanie mocy |
MAX 4W |
| Temperatura |
Praca: -20℃ ~ +70℃ |
| Wilgotność |
Praca: 5% ~ 90% |
| Wymiary (DxSxW) |
92 x 57 x 23 (mm) |
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-HF100DA |
1Ch HDMI + 1Ch Dwukierunkowe Audio Stereo + 1Ch RS232 przez przedłużacz światłowodowy, LC(SFP), włókno wielomodowe, 500m, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Dwukierunkowe Audio Stereo + 1Ch RS232 przez przedłużacz światłowodowy, LC(SFP), włókno jednomodowe, 20km, w tym 1 nadajnik i 1 odbiornik, używane parami |
Zastosowanie
Ten profesjonalny przedłużacz światłowodowy został zaprojektowany dla środowisk
wymagających niezawodnej, dalekosiężnej transmisji wideo o wysokiej rozdzielczości, interaktywnego
audio i sygnałów sterowania szeregowego. Jego specyficzna konfiguracja interfejsu sprawia, że jest idealny dla:
-
Systemy kontroli przemysłowej: Umożliwia scentralizowane monitorowanie i działanie przez
-
rozszerzenie interfejsów stacji roboczych sterowania do zdalnych PLC i HMI za pośrednictwem światłowodu, z
-
RS232 do sterowania urządzeniami i dwukierunkowym audio do interkomu.
-
Produkcja nadawcza i na żywo: Ułatwia niezawodną transmisję sygnałów z kamer
-
(HDMI) i dwukierunkową komunikację audio między sceną/polem a
-
pomieszczeniem kontroli produkcji, z kontrolą szeregową dla kamer PTZ.
-
Centra bezpieczeństwa i nadzoru: Umożliwia konsolidację sygnałów z
-
zdalnych konfiguracji bezpieczeństwa, przesyłając wideo HD z kamer, audio z obszaru
-
mikrofonów i RS232 do sterowania PTZ z powrotem do centralnej stacji monitoringu.
-
Digital Signage i sieci AV korporacyjne: Zarządza dystrybucją treści do
-
wyświetlaczy w dużych kampusach lub budynkach, wykorzystując RS232 do zasilania wyświetlacza
-
zarządzania/włączania/wyłączania i dwukierunkowego audio dla zsynchronizowanego dźwięku.
-
Obrazowanie medyczne i diagnostyczne: Zapewnia nieskazitelną transmisję danych obrazowania medycznego
-
z urządzeń diagnostycznych w ekranowanych pomieszczeniach do zdalnych stacji diagnostycznych
-
zachowując wierność sygnału i zgodność.
-
Systemy kształcenia na odległość i konferencyjne: Rozszerza wideo prezentacyjne (HDMI)
-
i obsługuje dwukierunkowe audio dla sesji pytań i odpowiedzi między salą główną a zdalnymi
-
pomieszczeniami zapasowymi lub studiami nagraniowymi.
