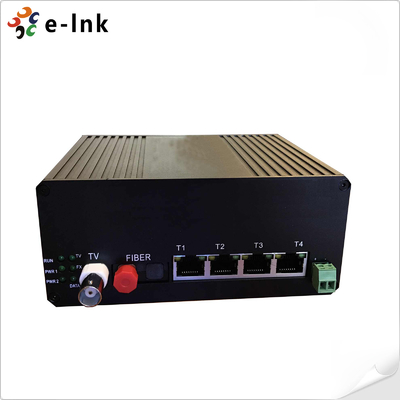

Wytrzymały 4-port Fast Ethernet + Video + RS485 + 1G Fiber Industrial Switch
Przegląd
W sprawieE-link LNK-GY4E1V1D seriijestfizycznie izolowany przemysłowy przełącznik Ethernetże
zintegrowane4x10/100M Ethernet,1xVideo,1xRS485, oraz1xGigabit fiber uplinkdla bezpiecznych i
skuteczne przesyłanie danych przez wiele niezależnych sieci.
Zbudowany do wymagających zastosowań przemysłowych, umożliwiajednoczesne działanie prywatnych i publicznych
siecibez zakłóceń, idealny domonitorowanie wideo, automatyzacja i szerokość pasma DSLAM
rozszerzenie.
ObejmujeSkórka aluminiowa o klasyfikacji IP40, zapewniawysoka niezawodność,mocy nadmiernego, orazstabilne
operacjaz-40°C do +85°Cw trudnych warunkach.
Cechy
4x10/100M odizolowane porty Ethernetz automatycznym negocjowaniem i automatycznym MDI/MDI-X
Dedykowane analogowe wejście wideo 1xBNCdo monitorowania w czasie rzeczywistym
1xRS485 kanał danychdo transmisji sygnału sterującego
1xGigabit fiber uplinkobsługa multimodu i jedno-modu do 80 km
Izolacja sieci fizycznejdla zwiększonego bezpieczeństwa danych i ochrony EMI
Zbytne podwójne wejście zasilania prądu stałego 24 Vz przeciążeniem i ochroną polarności
Obudowa aluminiowa o klasyfikacji IP40, bez wentylatora i kompaktowy do użytku przemysłowego
Szeroka temperatura pracyod -40°C do +85°C, obsługuje mocowanie DIN-Rail/wiernie
Spełnia normy EN50155, NEMA TS-2 i IEC
Wskaźniki techniczne
| Parametry |
Specyfikacje |
| Porty |
1 x Gigabit Fiber Port (podstawowy standard FC)
4 x 10/100M port Ethernet z fizyczną izolacją do współdzielenia prędkości 100M
1 x wideo analogowe
1 x Wracające dane RS485
|
| Cechy fizyczne |
Obudowa: Materiał ze stopu aluminium z ochroną IP40
Rozmiar: 138 mm ((L) X 112 mm ((W) X 60 mm ((H)
Waga: 690 g
Instalacja: montaż na ścianie
|
| Interfejsy |
4 porty RJ45
Zgodność z normą IEEE802.3, IEEE802.3u, 10/100Base-T ((X)
10/100Base-T(X) prędkość negocjacji automatycznej
Tryb pełny/pół-dupleks
Automatyczne połączenie MDI-MDI-X
Odległość transmisji Cat-5 do 100M
1 BNC Port
Format wideo PAL/NTSC/SECAM
Impedancja wideo 75Ω
1 Port danych
Format danych RS485
1 port światłowodowy
Zgodność z IEEE802.3u, 1000Base-FX
Prędkość: 1000 Mbps
Długość fali: 1310nm/1550nm
Do 500 m odległości transmisji z wielomodem
Do 20km, 40km, 60km, 80km odległości przesyłu z pojedynczym trybem
Interfejsy SC/ST/FC opcjonalne
|
| Władza |
Wpływ napięcia: 24VDC ((18-36VDC), nadmierne podwójne wejścia
Prąd wejściowy: <0,5A @24VDC
Ochrona prądu przed przeciążeniem: wsparcie
Ochrona od odwrotnej polaryzacji: wsparcie
Ochrona nadmiarowa: wsparcie
Połączenie: bloky końcowe o 6 szpilkach
|
| Ograniczenia środowiska |
Temperatura pracy: -40°C-85°C
Temperatura przechowywania: -40°C-85°C
Względna wilgotność otoczenia: 5%-95% (nie kondensacyjna)
|
| Zatwierdzenia |
Bezpieczeństwo:
UL 60950-1
EMI:
FCC Część 15 Podczęść B Klasa A,EN 55022 Klasa A
EMS:
• EN61000-4-2 (ESD), poziom 3
• EN61000-4-3 (RS), poziom 3
• EN61000-4-4 (EFT), poziom 3
• EN61000-4-5 (Wzrost), poziom 3
• EN61000-4-6 (CS), poziom 3
• EN61000-4-8, poziom 3
Wstrząs: IEC 60068-2-27
Wolny upadek: IEC 60068-2-32
Wibracje: IEC 60068-2-6
Przemysł: IEC61000-6-2
Szynka: EN50155, EN50121-4
Pojazd: NEMA TS-2
|
| Gwarancja |
5 lat |

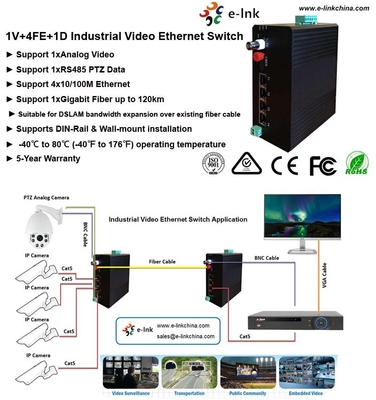

Zastosowanie
