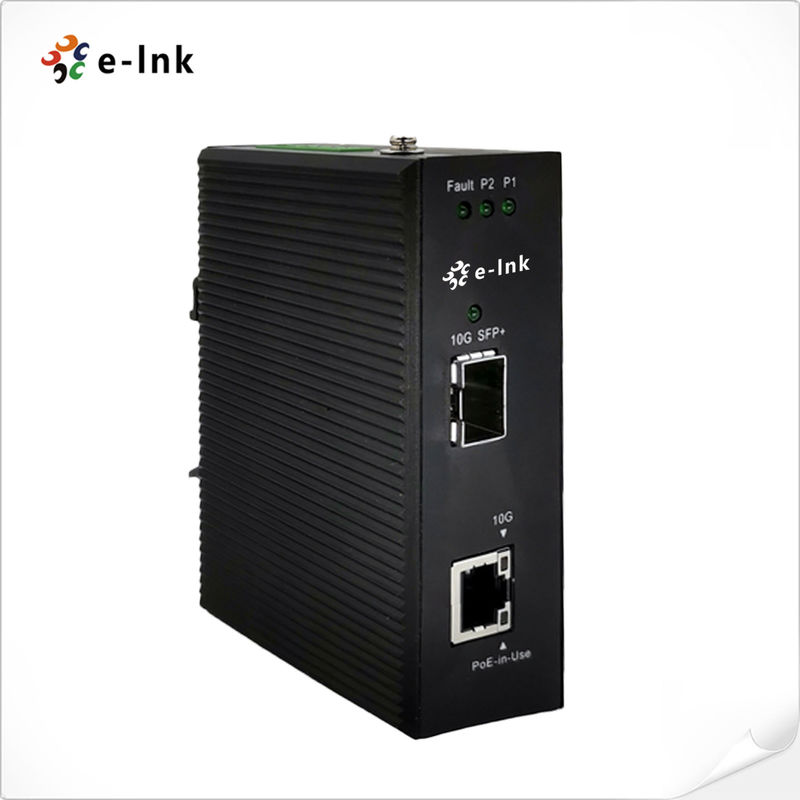

10G SFP+ to Multi-Gigabit PoE++ Konwerter 90W Industrial Media Bridge
Przegląd
W sprawieE-link serii LNK-10GHPjest następnym pokoleniem10G SFP+ klasy przemysłowej do wielogigabitów
PoE++ Media Converter, zbudowany do dostarczania zarównoultrawielka przepustowośća takżemocny wyjście PoE++
(do 90 W)przeznaczone do zaawansowanych urządzeń sieciowych, zaprojektowanych do wdrożeń krytycznych dla misji, takich jakWi-Fi
6 punktów dostępu, systemów nadzoru i edge computing, zapewnia bezproblemowe przesyłanie danych i zasilanie
dostawa wsurowe środowiska przemysłowe.
Kompaktny, bez wentylatora i IP40, zapewniaWydajność 10G z elastyczną kompatybilnością wieloprężną
(10G/5G/2.5G/1G/100M), wraz znadmierne wejścia mocy prądu stałegodo ciągłej pracy.
Cechy
10G SFP+ do 10G/5G/2.5G/1G/100M RJ45inteligentna konwersja
IEEE 802.3bt PoE++ do 90 Wdla urządzeń PD o dużej mocy (punkty dostępu Wi-Fi 6, kamery PTZ itp.)
Kompaktowy aluminiowy obudowa bez wentylatora, IP40 dla niezawodności przemysłowej
Działanie w szerokiej temperaturzeod -40°C do +80°C
Zbytne podwójne wejścia mocy 44 ̊57VDCz ochroną odwrotnej biegunowości
DIN-Rail & Wall mountelastyczność dla różnych instalacji
Wysokiej prędkości tkanina przełączająca 20Gbpso mocy niezablokowanej
Kompleksowa ESD i ochrona przed napięciami, zgodne z CE/FCC/RoHS
Wskaźniki techniczne
| Ethernet |
| Standardy: |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x pełno-dupleksowa kontrola przepływu |
| IEEE 802.3az Energooszczędny Ethernet (EEE) |
| IEEE 802.3bt 4-parze Zasilanie przez Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Kontrola przepływu: |
IEEE 802.3x ramka przerwy dla pełnego dupleksu |
| Przełącznik tkaniny: |
20 Gbps/nieblokowanie |
| Kable sieciowe |
10G/5G/2.5G/1G/100M Baza-T:
10G - Kategoria 6A/7
5G - Kategoria 6/6A/7
2.5G/1G - Kategoria 5e/6/6A/7
100M Cat 5/5e/6/6A/7
Kabel UTP kategorii 5/5e/6/6A/7 (maksymalnie 100 metrów)
EIA/TIA-568 100 ohm STP (maksymalnie 100 metrów)
10GBase-LR/SR/BX:
Kable wielo-przewodnikowe włókna optycznego o pojemności 50/125um lub 62.5/125um, do 300 m
9/125um jednomodowy kabel światłowodowy, do 80 km
|
| Interfejs |
| Złącze: |
1 x 10G/5G/2.5G/1G/100M interfejs Base-T RJ45 z funkcją wtryskiwacza PoE++ IEEE 802.3bt |
| Port optyczny: |
1 x 10GBase-X interfejs SFP+ |
| PoE (Power over Ethernet) |
| Standardowy: |
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
|
| Port: |
RJ45 |
| Wydajność mocy PoE: |
802.3bt PoE++: 90 W |
| Typ zasilania PoE: |
Wydział węglowy |
| Przypisanie szpilki zasilania: |
Odległość końcowa: 1/2 (-), 3/6 (+);
Środkowy przedział: 4/5 (+), 7/8 (-)
|
| Budżet energii elektrycznej: |
90 watów@44~57V wejścia prądu stałego |
| Środowiskowe |
| Temperatura pracy: |
-40°C do 80°C (-40°F do 176°F) |
| Temperatura przechowywania: |
-40°C do 85°C (-40°F do 185°F) |
| Względna wilgotność: |
5% do 95% nie kondensujące |
| MTBF |
> 100 000 godzin |
| Elektryczne i mechaniczne |
| Moc wejściowa: |
44 ~ 57VDC (Blok końcowy) |
| Zużycie energii: |
System włączony bez obciążenia: 48V DC: 4,36W
Całkowite obciążenie z PoE++: 48V DC: 98W
|
| Przesyłka mocy: |
Automatyczne przywracanie |
| Odwrotna polarność: |
Obecne |
| Wymiary (WxDxH): |
30,03 x 1,48 x 4,21 (77 x 37,5 x 107 mm) |
| Poziom: |
270 g |
| Obudowa: |
Aluminiowa obudowa |
| Opcje montażu: |
DIN-Rail i Wall-Mount |
| Wskaźniki LED: |
| P1/P2: |
Status mocy |
| Wina: |
Alarm awaryjny |
| 10G: |
Status łącza Ethernet 10G |
| 10G SFP+: |
Status połączenia 10G SFP+ |
| Zatwierdzenia regulacyjne |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, klasa A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Wzrost) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informacje o zamówieniu
| Model |
Opis |
| LNK-GY10GP-SFP |
Przemysłowy 10GBase-X SFP+ do 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ Media Converter |
| Opcje SFP+ |
Wybór opcji SFP+. Wybierz swój SFP na naszej stronie opcji SFP (SFP przemysłowy). |
| Moduł SFP+ należy zakupić oddzielnie. |
| Opcje montażu |
W przypadku, gdy wprowadzone są dodatkowe wymagania, należy zastosować następujące procedury: |
| Opcje zasilania |
Wyposażenie elektryczne DIN-Rail 120W/2.5A 48VDC. |
|
Wyposażenie elektryczne należy zakupić osobno
|
Zastosowanie
Metoda 1: Jednostronne - rozszerzanie zasięgu przełącznika optycznego.

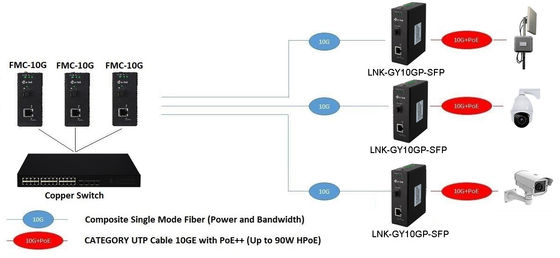

Metoda 2: Podwójne - rozszerzanie zasięgu przełącznika na bazie miedzi.
