Słowa kluczowe: | Moduł nadawczo-odbiorczy QSFP złącze światłowodowe LC | Aplikacja: | 400GBASE-LR8 |
---|---|---|---|
Złącze: | Duplex LC | Dystans: | 10KM |
Źródło laserowe: | EML | Temperatura: | 0°C do 70°C |
High Light: | Moduł nadawczo-odbiorczy LR8 QSFP,moduł nadawczo-odbiorczy 10KM QSFP,moduły optyczne QSFP 400G |

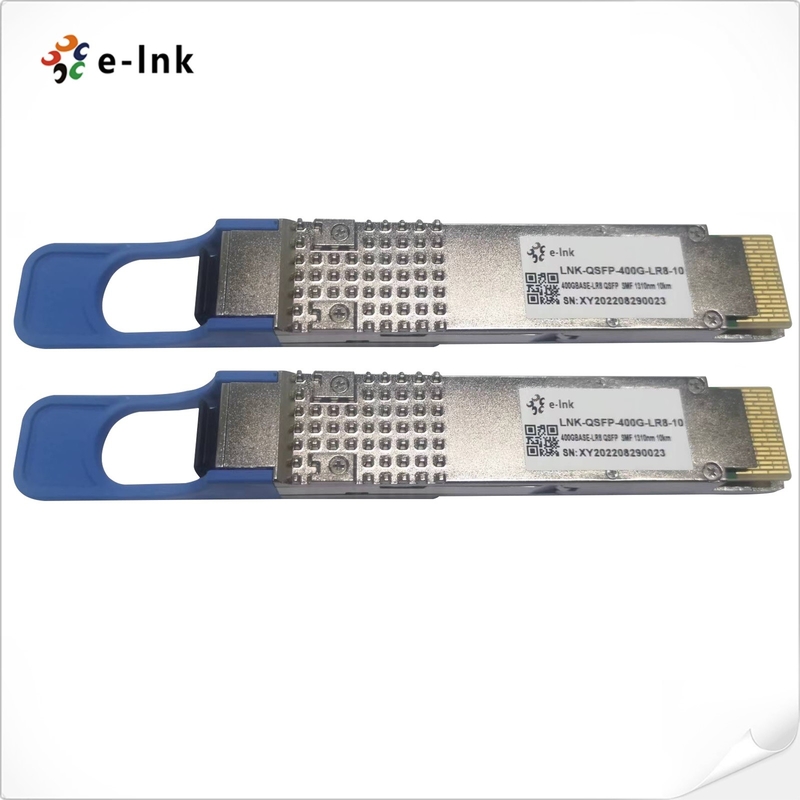

Moduł QSFP 400GBASE-LR8 QSFP-DD 1310nm 10KM Transceiver jednomodowy dupleks LC
Moduł optyczny Ethernet 400GZalety
► Zgodny z QSFP-DD MSA HW Rev 5.0 ze złączem duplex LC
► Zgodny z QSFP-DD CMIS Rev 4.0
► Dwuprzewodowy interfejs szeregowy z cyfrowym monitorowaniem diagnostycznym
► Zgodny z dyrektywą UE 2011/65/UE (zgodny z RoHS)
Specyfikacje optyczne nadajnika
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Uwagi |
Długość fali L0 |
λC0 |
1272,55 |
1273,55 |
1274,54 |
Nm |
|
Długość fali L1 |
λC1 |
1276,89 |
1277,89 |
1278,89 |
Nm |
|
Długość fali L2 |
λC2 |
1281,25 |
1282,26 |
1283,27 |
Nm |
|
Długość fali L3 |
λC3 |
1285,65 |
1286,67 |
1287,68 |
Nm |
|
Długość fali L4 |
λC4 |
1294,53 |
1295,56 |
1296,59 |
Nm |
|
Długość fali L5 |
λC5 |
1299,02 |
1300,06 |
1301.09 |
Nm |
|
Długość fali L6 |
λC6 |
1303.54 |
1304.59 |
1305.63 |
Nm |
|
Długość fali L7 |
λC7 |
1308.09 |
1309.14 |
1310,19 |
Nm |
|
Współczynnik tłumienia trybu bocznego |
SMSR |
30 |
- |
- |
dB |
|
Całkowita średnia moc startowa |
AOPT |
- |
- |
13.2 |
dBm |
|
Średnia moc startowa, każda linia |
AOPL |
-2,8 |
- |
5,3 |
dBm |
1 |
Zewnętrzna amplituda modulacji optycznej (OMAouter), każda linia |
TOMA |
0,2 |
- |
5,7 |
dBm |
|
Różnica w mocy startowej pomiędzy dowolnymi dwoma liniami (OMAouter) |
DT_OMA |
- |
- |
4 |
dB |
|
Uruchom Power w OMAouter minus TDECQ, |
TOMA-TDECQ |
-1,2 |
- |
- |
dBm |
|
Uruchom Power w OMAouter minus TDECQ, |
TOMA-TDECQ |
-1,1 |
- |
- |
dBm |
|
Zamknięcie oczu z nadajnikiem i dyspersją dla PAM4 (TDECQ), każda linia |
TDECQ |
- |
- |
3.1 |
dB |
|
Średnia moc startowa nadajnika OFF, |
TWYŁĄCZONY |
- |
- |
-30 |
dBm |
|
Wskaźnik wymierania |
ER |
3,5 |
- |
- |
dB |
|
RIN15,1OMA |
RIN |
- |
- |
-132 |
dB/Hz |
|
Optyczna tolerancja strat powrotnych |
ORL |
- |
- |
15,1 |
dB |
|
Odbicie nadajnika |
TR |
- |
- |
-26 |
dB |
2 |
Specyfikacje optyczne odbiornika
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Uwagi |
Długość fali L0 |
λC0 |
1272,55 |
1273,55 |
1274,54 |
Nm |
|
Długość fali L1 |
λC1 |
1276,89 |
1277,89 |
1278,89 |
Nm |
|
Długość fali L2 |
λC2 |
1281,25 |
1282,26 |
1283,27 |
Nm |
|
Długość fali L3 |
λC3 |
1285,65 |
1286,67 |
1287,68 |
Nm |
|
Długość fali L4 |
λC4 |
1294,53 |
1295,56 |
1296,59 |
Nm |
|
Długość fali L5 |
λC5 |
1299,02 |
1300,06 |
1301.09 |
Nm |
|
Długość fali L6 |
λC6 |
1303.54 |
1304.59 |
1305.63 |
Nm |
|
Długość fali L7 |
λC7 |
1308.09 |
1309.14 |
1310,19 |
Nm |
|
Próg obrażeń, każda linia |
AOPD |
6,3 |
- |
- |
dBm |
|
Średnia moc odbioru, każda linia |
AOPR |
-9,1 |
- |
5,3 |
dBm |
|
Odbierz moc (OMAouter), każda linia |
OMAR |
- |
- |
5,7 |
dBm |
|
Różnica w mocy odbioru między dowolnymi dwoma liniami (OMAouter) |
DR_OMA |
- |
- |
4,5 |
dB |
|
Odbicie odbiornika |
RR |
- |
- |
-26 |
dB |
|
Czułość odbiornika (OMAouter), każda linia |
SOMA |
- |
- |
-7,1 |
dBm |
1 |
Stresowana czułość odbiornika (OMAouter), |
SRS |
- |
- |
-4,7 |
dBm |
2 |
Informacje dotyczące zamawiania
Nr części |
Aplikacja |
Szybkość przesyłania danych |
Źródło laserowe |
Typ włókna |
LNK-QDD-400G-LR8-10 |
400GBASE-LR8 |
Ethernet 400 GB |
EML |
Światłowód jednomodowy |
