Szczegóły Produktu:
Zapłata:
|
| Słowa kluczowe: | Transceiver optyczny SFP | Szybkość przesyłania danych: | 100GE |
|---|---|---|---|
| Długość fali: | 1310nm | Rodzaj włókna: | Jednomodowy dupleks LC |
| Odległość transmisji: | 500M | temperatura robocza: | 0°C ~ 70°C |
| High Light: | Nadajnik-odbiornik modułu optycznego QSFP28 DR1,nadajnik-odbiornik modułu optycznego Duplex LC,nadajnik-odbiornik modułu optycznego 100G |
||

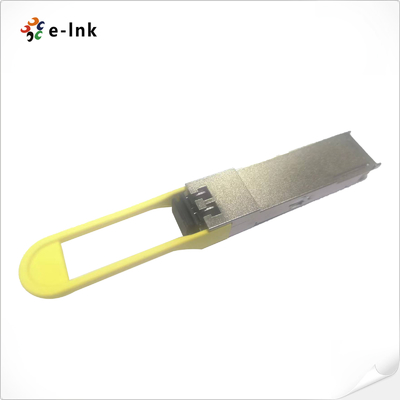

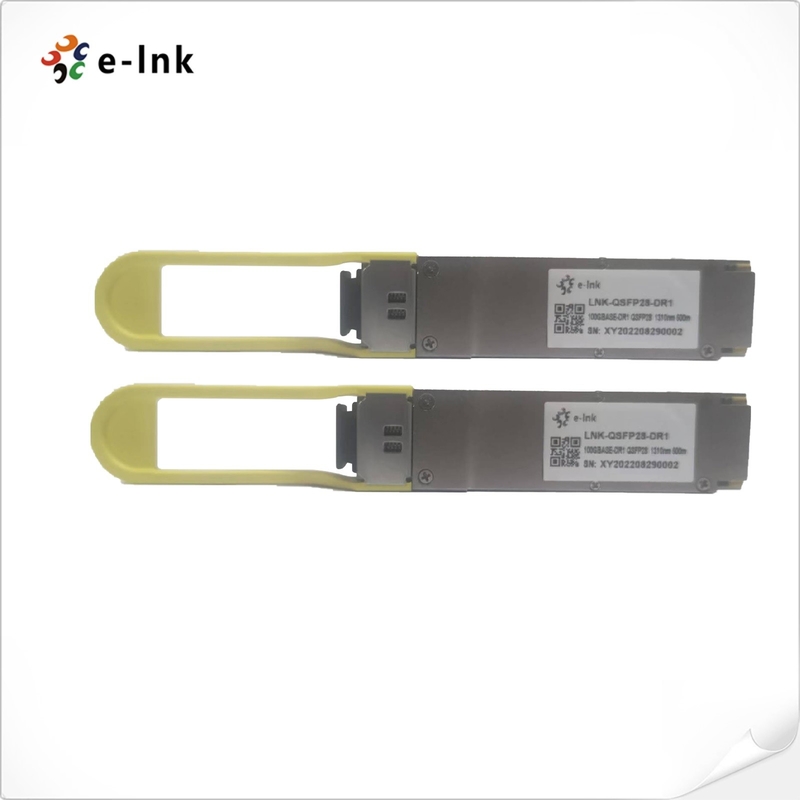

Moduł optyczny QSFP28 100GBASE-DR1 1310nm 500m Transceiver Duplex LC Connector
Transceiver 100G QSFP Zalety
► Zgodny ze standardem QSFP28: SFF-8636 Rev 2.10a
► Szybki interfejs elektryczny I/O (CAUI-4)
► Pakiet QSFP28 MSA ze złączem duplex LC
► Dwuprzewodowy interfejs szeregowy z cyfrowym monitorowaniem diagnostycznym
► Zakończenie KP4 FEC wewnątrz modułu
Specyfikacje optyczne nadajnika
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Uwagi |
| Długość fali | λC | 1304,5 | 1311 | 1317,5 | Nm | |
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | - | dB | |
| Średnia optyczna moc startowa | DĄSAĆ SIĘ | -2,9 | - | 4 | dBm | 1 |
| Średnia moc startowa nadajnika OFF | POUT_OFF | - | - | -15 | dBm | |
| Wskaźnik wymierania | ER | 3,5 | - | - | dB | |
| Zewnętrzna amplituda modulacji optycznej (OMAouter) | OMAzewnętrzny | -0,8 | - | 4.2 | dBm | |
| Moc startowa w OMAouter minus |
OMAouter- TDECQ |
|||||
|
TDECQ: dla współczynnika ekstynkcji ≥ 5 dB |
-2,2 |
- | - | dBm | ||
| dla współczynnika ekstynkcji < 5 dB | -1,9 | |||||
| Zamknięcie oka nadajnika i dyspersji | TDECQ | - | - | 3.4 | dB | |
| TDECQ – 10log10(Ceq) | CEQ | - | - | 3.4 | dB | |
| RIN15.5OMA | RIN | - | - | -136 | dB/Hz | |
| Optyczna tolerancja strat zwrotnych | ORLT | - | - | 15,5 | dB | |
| Czas przejścia nadajnika | - | - | 17 | ps | ||
| Odbicie nadajnika | TR | - | - | -26 | dB |
Odbiornik optyczny Specyfikacje
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Uwagi |
|
Długość fali |
λC |
1304,5 |
1311 |
1317,5 |
Nm |
|
|
Próg obrażeń |
|
5 |
- |
- |
dBm |
|
|
Średnia moc odbioru |
|
-5,9 |
- |
4 |
dBm |
1 |
|
Odbierz moc (OMAouter) |
RP |
- |
- |
4.2 |
dBm |
|
|
Odbicie odbiornika |
RR |
- |
- |
-26 |
dB |
|
|
Czułość odbiornika (OMAouter) |
RS |
- |
- |
Maks. (-3,9, SECQ-5,3) |
dBm |
|
|
Zestresowana czułość odbiornika |
SRS |
- |
- |
-1,9 |
dBm |
2 |
|
Warunki testu czułości odbiornika w stresie: |
- |
- |
- |
Informacje dotyczące zamawiania
|
Numer części |
Aplikacja |
Szybkość przesyłania danych |
Źródło laserowe |
Typ włókna |
|
LNK-QSFP28-DR1 |
100GBASE-DR |
100GE (53,125 GBd) |
1311nm EML |
FNP |
