Szczegóły Produktu:
Zapłata:
|
| Słowa kluczowe: | Optyczny moduł nadawczo-odbiorczy | Zagregowana przepustowość: | 40 Gb/s |
|---|---|---|---|
| Złącze: | Złącze MTP/MPO | Długość fali: | 850nm |
| Odległość transmisji: | 300m (OM3); 400m (OM4) | Zakres temperatury: | 0°C ~ 70°C |
| High Light: | QSFP Optyczny moduł nadawczo-odbiorczy,optyczny moduł nadawczo-odbiorczy 850nm,wielomodowy transceiver światłowodowy 40G |
||

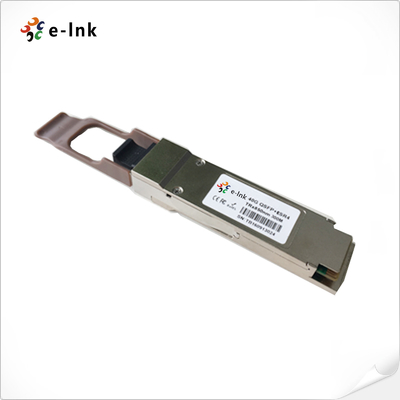

Transceiver światłowodowy QSFP 40G wielomodowy 850nm Złącze MTP MPO 300M
Transceiver 40G QSFP+ Zalety
► 4 niezależne kanały full-duplex
► Retiming CDR wejścia TX i wyjścia RX
► Elektryczne we/wy zgodne z CML
► Złącze optyczne MTP/MPO
► Wbudowane cyfrowe funkcje diagnostyczne
Indeksy techniczne
|
Parametr |
Symbol |
Min |
Typ |
Maks. |
Jednostka |
Notatka |
|
Szybkość transmisji danych na kanał |
|
- |
10.3125 |
11.2 |
Gb/s |
|
|
Pobór energii |
|
- |
2,5 |
3,5 |
W |
|
|
Prąd zasilania |
ICC |
|
0,75 |
1,0 |
A |
|
|
Napięcie sterowania we/wy — wysokie |
VIH |
2,0 |
|
Vcc |
V |
|
|
Sterowanie we/wy — niskie napięcie |
VIL |
0 |
|
0,7 |
V |
|
|
Pochylenie między kanałami |
TSK |
|
|
150 |
Ps |
|
|
RESETL Czas trwania |
|
|
10 |
|
Nas |
|
|
RESETL Czas cofnięcia potwierdzenia |
|
|
|
100 |
SM |
|
|
Czas włączenia zasilania |
|
|
|
100 |
SM |
|
|
Nadajnik |
||||||
|
Tolerancja napięcia wyjściowego z jednym zakończeniem |
|
0,3 |
|
4 |
V |
1 |
|
Tolerancja napięcia w trybie wspólnym |
|
15 |
|
|
mV |
|
|
Transmisja wejściowego napięcia różnicowego |
VI |
120 |
|
1200 |
mV |
|
|
Impedancja różnicy sygnału wejściowego transmisji |
ZIN |
80 |
100 |
120 |
|
|
|
Jitter wejściowy zależny od danych |
DDJ |
|
|
0,1 |
interfejs użytkownika |
|
|
Całkowity jitter danych wejściowych |
TJ |
|
|
0,28 |
interfejs użytkownika |
|
|
Odbiorca |
||||||
|
Tolerancja napięcia wyjściowego z jednym zakończeniem |
|
0,3 |
|
4 |
V |
|
|
Napięcie różnicowe na wyjściu Rx |
Vo |
|
600 |
800 |
mV |
|
|
Napięcie narastania i spadku napięcia wyjściowego Rx |
Tr/Tf |
|
|
35 |
ps |
1 |
|
Całkowity jitter |
TJ |
|
|
0,7 |
interfejs użytkownika |
|
|
Jitter deterministyczny |
DJ |
|
|
0,42 |
interfejs użytkownika |
|
Przegląd
LNK-QSFP-CSR4 został zaprojektowany z zachowaniem współczynnika kształtu, połączenia optycznego/elektrycznego i cyfrowego interfejsu diagnostycznego zgodnie z umową wieloźródłową QSFP (MSA).Został zaprojektowany, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.Moduł oferuje bardzo wysoką funkcjonalność i integrację funkcji, dostępną poprzez dwuprzewodowy interfejs szeregowy.
Informacje dotyczące zamawiania
|
Numer części |
Opis |
|
LNK-QSFP-CSR4 |
40G QSFP + 850nm 300m CSR4 MPO |
Osoba kontaktowa: Mr. Michael Guo
Tel: 19928768315
Faks: 86-755-8312-8674
