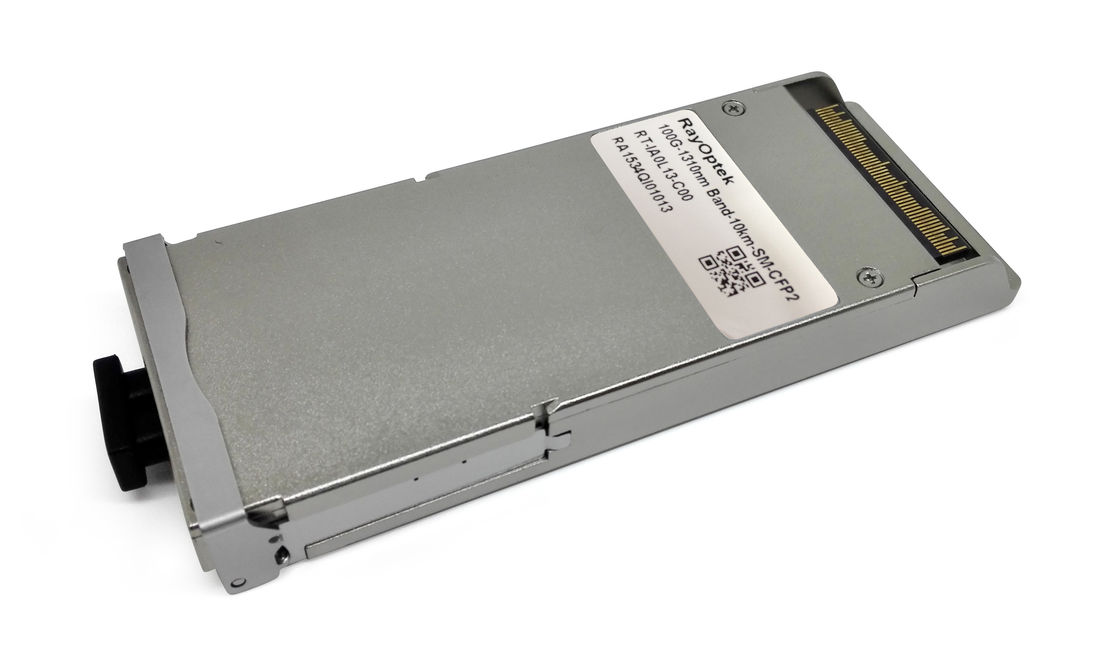

Moduł nadajnika optycznego 100GBASE-LR4 i OTU4 CFP2 LR4 10 km
CECHY PRODUKTU
APLIKACJE
Standardy
Opis działania
Nadajnik optyczny 100G CFP2 LR4 integruje ścieżkę transmisji i odbioru na jeden moduł. Po stronie nadawczej cztery pasma szeregowych strumieni danych są odzyskiwane, retiwizowane i przekazywane do czterech sterowników laserowych, które sterują czterema laserami modulowanymi absorpcją elektroniczną (EML) o długości fali środkowej 1296, 1300, 1305 i 1309 nm. Sygnały optyczne są następnie multipleksowane do włókna jednomodowego poprzez standardowe złącze LC. Po stronie odbiorczej, cztery pasma optycznych strumieni danych są optycznie demultipleksowane optycznie przez zintegrowany demultiplekser optyczny. Każda para danych jest odzyskiwana przez fotodetektor PIN i wzmacniacz transimpedancji, retimedowany i przekazywany do sterownika wyjściowego. Moduł ten zawiera hot-plugable interfejs elektryczny, niskie zużycie energii oraz interfejs zarządzania MDIO.
Absolutnie najwyższe oceny
| Parametr | Symbol | Min | Typ | Max | Jednostki | Uwagi |
| Temperatura przechowywania | Tst | -40 | + 85 | ºC | ||
| Źródło napięcia | Vcc | -0,5 | +3.6 | V | ||
| Wilgotność względna podczas pracy | Rh | +5 | +95 | % |
Zalecane warunki pracy
| Parametr | Symbol | Min | Typ | Max | Jednostki | Uwagi |
| Temperatura pracy obudowy | TC | 0 | - | +70 | DO | |
| Napięcie zasilania | VCC | 3.14 | 3.3 | 3.46 | V | |
| Szybkość przesyłania danych | 103.125 | 112 | Gb / s |
Specyfikacje
(Badane w zalecanych warunkach pracy, o ile nie zaznaczono inaczej)
| Parametr | Symbol | Jednostka | Min | Typ | Max | Uwagi | |||||||||
| Charakterystyka elektryczna zasilania elektrycznego | |||||||||||||||
| Prąd zasilania | Sekcja Tx | Icc | ZA | 3.75 | 1 | ||||||||||
| Sekcja Rx | |||||||||||||||
| Hałas zasilacza | Vrip | 2% DC | 1MHz | ||||||||||||
| 3% 1 | 10MHz | ||||||||||||||
Całkowity Moc rozproszenia | Klasa1 | Pw | W | 3 | |||||||||||
| Klasa 2 | 6 | ||||||||||||||
| Klasa3 | 9 | ||||||||||||||
| Klasa4 | 12 | ||||||||||||||
| Niskie zużycie energii | Pług | W | 2 | ||||||||||||
| Prąd rozruchowy | Klasa1 | i | I-inrush | MA / usec | 100 | ||||||||||
| Prąd wyłączania | Klasa 2 | Wyłączyłem | MA / usec | -100 | |||||||||||
| Prąd rozruchowy | Klasa3 | i | I-inrush | MA / usec | 200 | ||||||||||
| Prąd wyłączania | Klasa4 | Wyłączyłem | MA / usec | -200 | |||||||||||
| Różne charakterystyki sygnału elektrycznego | |||||||||||||||
| Single Ended Data Input Swing | MV | 20 | 525 | ||||||||||||
| Pojedyncze wyjście danych Swing | MV | 180 | 385 | ||||||||||||
Wyjście sygnału różnicowego Odporność | Ω | 80 | 120 | ||||||||||||
Wejście sygnału różnicowego Odporność | Ω | 80 | 120 | ||||||||||||
| 3.3V Właściwości elektryczne LVCMOS | |||||||||||||||
| Wejście wysokiego napięcia | 3.3VIH | V | 2,0 | Vcc + 0,3 | |||||||||||
| Niskie napięcie wejściowe | 3.3VIL | V | -0.3 | 0,8 | |||||||||||
| Wejście prądu upływu | 3.3IIN | UA | -10 | +10 | |||||||||||
Wysokie napięcie wyjściowe (IOH = 100 uA) | 3.3VOH | V | Vcc-0,2 | ||||||||||||
| Niskie napięcie wyjściowe (IOL = 100uA) | 3.3VOL | V | 0,2 | ||||||||||||
Minimalna szerokość sterowania Pin Signal | T_CNTL | nas | 100 | ||||||||||||
| 1.2V Właściwości elektryczne LVCMOS | |||||||||||||||
| Wejście wysokiego napięcia | 1.2VIH | V | 0,84 | 1.5 | |||||||||||
| Niskie napięcie wejściowe | 1.2VIL V | 0,3 | 1.2VIL V | 0,36 | |||||||||||
| Wejście prądu upływu | 1.2IIN | UA | -100 | +100 | |||||||||||
| Wysokie napięcie wyjściowe | 1,2 VOH | V | 1.0 | 1.5 | |||||||||||
| Niskie napięcie wyjściowe | 1.2VOL | V | -0.3 | 0,2 | |||||||||||
| Wyjście High Current | 1.2IOH | mama | -4 | ||||||||||||
| Niskie natężenie wyjściowe | 1.2IOL | mama | +4 | ||||||||||||
| Pojemność wejściowa | Ci | PF | 10 | ||||||||||||
| Charakterystyka nadajnika optycznego | |||||||||||||||
| Wskaźnik sygnalizacji, każdy pas ruchu | GBd | 25,78125 ± 100 ppm | 100GBase-LR4 | ||||||||||||
| 27.9525 ± 20 ppm | OTU4 | ||||||||||||||
| Długość pasma długości pasma | Λ1 | Nm | 1294,53 | 1295,56 | 1296,59 | ||||||||||
| Λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||||||
| Λ3 | 1303,54 | 1304,58 | 1305,63 | ||||||||||||
| Λ4 | 1308.09 | 1309,14 | 1310.19 | ||||||||||||
| Całkowita moc uruchamiania | DBm | 10.5 | 100GBase-LR4 | ||||||||||||
| 10 | OTU4 | ||||||||||||||
| Średnia moc uruchamiania, każdy pas ruchu | Pavg | DBm | -4,3 | 4.5 | 2 | ||||||||||
| -0.6 | 4 | ||||||||||||||
| Optyczna amplituda modulacji, każdy pas (OMA) 2 | OMA | DBm | -1,3 | 4.5 | |||||||||||
| Różnica mocy uruchamiania między dowolnymi dwoma pasami ruchu (OMA) | DB | 5 | |||||||||||||
| Współczynnik ekstynkcji | ER | DB | 4 | 100GBase-LR4 | |||||||||||
| 4 | 6.5 | OTU4 | |||||||||||||
| Współczynnik tłumienia ubocznego | SMSR | DB | 30 | ||||||||||||
| Nadajnik i dyspersja, każdy pas | TDP | DB | 2.2 | ||||||||||||
| Optyczna tolerancja strat zwrotu | DB | 20 | |||||||||||||
| Odbicie światła nadawczego3 | DB | -12 | |||||||||||||
| Maska oczu okularów nadajników {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 100GBase-LR4 | |||||||||||||
| Charakterystyka odbiornika optycznego | |||||||||||||||
| Odbiór kursu za każdą trasę | Gb / s | 25.78125 | 27.9525 | ||||||||||||
| Zasilanie optyczne | Pmax | DBm | 5.5 | 3 | |||||||||||
Przeciętna moc odbierania dla każdego Pas ruchu | Kołek | DBm | -8,6 + Δ | 3 | 4, 5, 9 | ||||||||||
Odbiór w OMA dla każdego Pas ruchu | Pinomi | DBm | 3 | ||||||||||||
Różnica w odbiorze zasilania OMA pomiędzy dowolnymi dwoma pasmami | DBm | ||||||||||||||
Czułość odbiornika w OMA dla Każda Lane | SOMA | DBm | -8,6 + Δ | 6 | |||||||||||
Podwyższona czułość odbiornika w OMA dla każdej Lane | DBm | -6,8 + Δ | 7, 8, 9 | ||||||||||||
Notatka 1. Prąd zasilania obejmuje zasilanie modułu CFP2 i płytę testową
obecny.
Uwaga 2. Średnia moc uruchamiania, każdy pas (min) jest informacyjny dla 100GBase-LR4, a nie głównego wskaźnika siły sygnału.
Uwaga3. Odbiornik jest w stanie tolerować, bez uszkodzenia, ciągłe naświetlanie
Optyczny sygnał wejściowy o tym średnim poziomie mocy
Uwaga4. Średnia moc odbiorcza, każdy pas (max) dla 100GBASE-ER4 jest większy niż
100BASE-ER4, aby umożliwić kompatybilność z jednostkami 100BASE-LR4
Odległości
Uwaga5. Średnia moc odbiorcza, każdy pas (min) jest informacyjny, a nie głównym wskaźnikiem
Mocy sygnału. Otrzymana moc poniżej tej wartości nie może być zgodna; Jednak wartość
Powyżej nie zapewnia zgodności
Uwaga6. Czułość odbiornika (OMA), każdy pas ruchu (max) jest informacyjny
Uwaga7. Pomiar z sygnałem testowym zgodności na TP3 dla BER = 10-12
Uwaga8. Warunki testu wrażliwości na naprężenie wrażliwości odbiorcy: pionowa kara zamknięcia oczu dla każdego
Pasmo 1.8dB, jitter jitter oka dla każdego pasa wynosi 0.3UI; Podkreślił jitter J9 jitter dla każdego pasa
Jest 0.47UI.
Uwaga 9. Δ = czułość ADP ROSA (liczba ujemna) - (-8.6dBm) - (-1.9dB (utrata wstawiania DeMUX)) - δ (do negocjacji dodatkowa strata).
