Szczegóły Produktu:
Zapłata:
|
Maximum pixel clock: | 225MHz | Maximum data rate: | 6.75Gbps |
---|---|---|---|
Fiber type: | Single-mode | Wavelength: | Single-mode 1310nm |
Interface bandwidth: | 10Gbps | Power dissipation: | MAX 5W |
High Light: | Przedłużacz kabla światłowodowego hdmi,konwerter hdmi na światłowód |

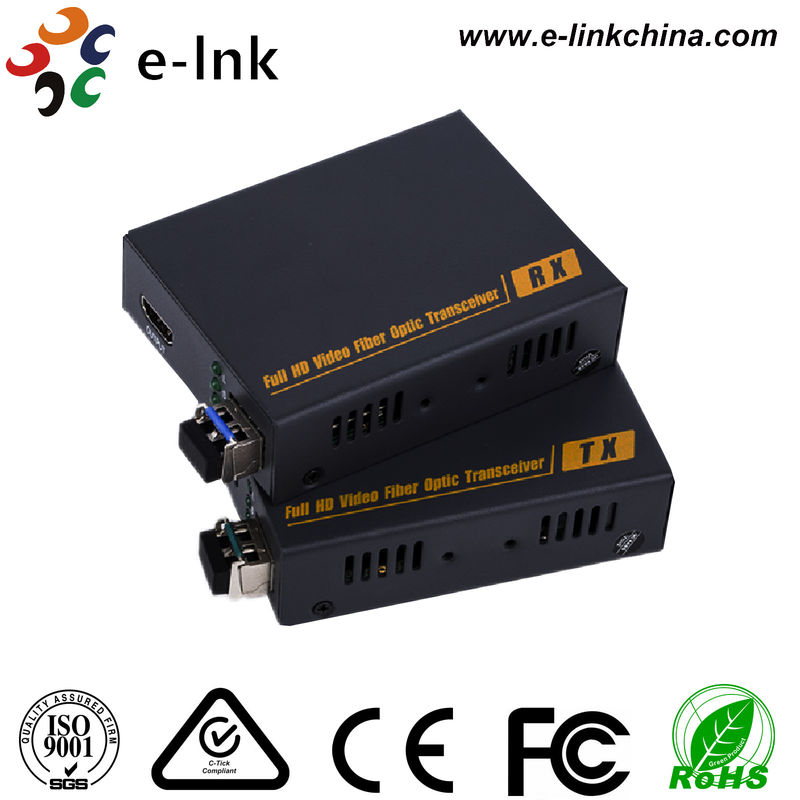

4K * 2K Zgodność ze standardem HDMI1.4 w standardzie HDMI Over Fiber Optic Extender
Przegląd
Wzmacniacz światłowodowy HDMI zapewnia przedłużenie sygnału HDMI i 3D na długie odległości za pośrednictwem jednego kabla światłowodowego, obsługuje wysoką rozdzielczość do 4K * 2K, funkcję EDID kopiowania / przekazywania. Przedłużacz może pracować w szerokim zakresie zastosowań wymagających dużej odległości transmisji wysokiej rozdzielczości o wysokiej jakości dzięki swojej stabilności i potężnemu bezpieczeństwu.
cechy
Indeksy techniczne
Parametr | Opis | |
Wideo | Standardy | HDMI 1.4 |
Maksymalny zegar pikseli | 225MHz | |
Maksymalna szybkość transmisji danych | 6.75Gbps | |
Zakres rozdzielczości | Do 3840 * 2160 @ 30 Hz | |
Złącze | Kobieta typu HDMI typu A | |
Impedancja | 100Ω | |
Światłowód | Berło | Model SFP - złącze LC |
Rodzaj włókna | Tryb pojedyńczy | |
Długość fali | Jednofazowy 1310nm | |
Szerokość pasma interfejsu | 10 Gb / s | |
Odległość transmisji | Jednofazowe włókno: standardowe 2 km, maksymalnie 10 km | |
Inny | Zasilacz | Zasilacz: DC 5V / 2A |
Rozpraszanie mocy | MAX 5W | |
Temperatura | Praca: -5 ℃ ~ + 70 ℃ | |
Wilgotność | Obsługa: 5% ~ 90% | |
Wymiar | 94,5 * 73 * 26 mm |
Nazwa portu | Opis |
HDMI IN / OUT | Wejście / wyjście sygnału HDMI |
EDID | Przycisk kopiowania EDID, naciśnij 3 sekundy, skopiuj EDID z urządzenia wyświetlającego HDMI IN do systemu. Jeśli interfejs HDMI IN nie ma połączenia, przywróć domyślny EDID. |
DC / 5V | Gniazdo zasilacza |
WŁÓKNO | Złącze typu SFP --- LC |
Wskaźnik ledowy | Opis |
L | Wskaźnik połączenia światłowodu |
S | Wskaźnik połączenia wideo |
P | Wskaźnik zasilania systemu |
Informacje dotyczące zamawiania
Pozycja | Opis | |
LNK-HDMI-106H | 4K * 2K HDMI Fiber Optic Extender, zgodność z standardem HDMI1.4, 3860 * 2160 @ 30Hz, sygnał 3D, obsługa EDID + HDCP + przejście RS232, LC (SFP), tryb pojedynczy, pojedyncze włókno, 2 km, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
Schemat zastosowania:
