Szczegóły Produktu:
Zapłata:
|

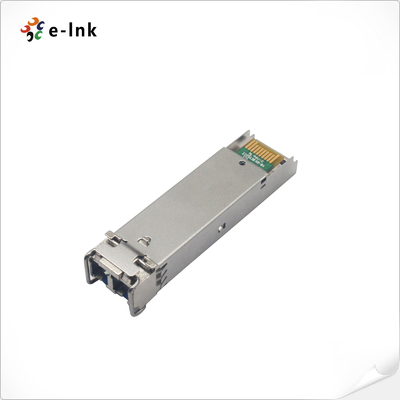

Nazwa produktu: | Moduł nadawczo-odbiorczy optyczny SFP | Prędkość transmisji danych: | 1,25 g |
---|---|---|---|
Rodzaj włókna: | tryb pojedyńczy | Długość fali: | 1270 nm ~ 1610 nm |
Dystans: | 80 km | DDM: | Wsparcie |
Gwarancja: | 3 lata | Zakres temperatury: | -40°C~+85°C |
High Light: | CWDM 1.25 G nadajnik SFP,80KM SFP nadajnik,Podwójny nadajnik LC 1.25 G SFP |
Sekcja nadajnika wykorzystuje wysokiej jakości laser CWDM DFB wielokrotnego źródła kwantowego zgodny z międzynarodową normą bezpieczeństwa IEC-60825 i certyfikowany jako laser klasy 1.Sekcja odbiornika wykorzystuje zintegrowany detektor InGaAs przedwzmacniacz (IDP) zamontowany w nagłówku optycznym i ograniczający powiększacz ICPonadto seria ta została zaprojektowana w celu zgodności z normą SFF-8472.
Wskaźnik1.25Gbpswymaga 18-falowego nadajnika CWDM DFB LD, który wynosi od1270 nm do 1610 nmWykorzystuje się urządzenia o długości 20 nm, zgodne z normami SFP MSA i SFF-8472.SONET OC-24-LR-1oraz wykonywanie operacji RoHS i +3,3V pojedynczego zasilania zPojemniki LC typu SFP Footprint Duplex z podłączeniem na gorąco.
Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostka | Uwaga: | |
Sekcja nadajnika: | |||||||
Impedancja różnicowa wejścia | Rin | 85 | 100 | 115 | Ω | ||
Jednorazowy przesuń wejściowy danych | Vin PP | 400 | 2000 | mVp-p | |||
Przesyłanie wyłączania napięcia | VD | 2.0 | Vcc | V | |||
Przekazuj napięcie aktywujące | Wyniki | 0 | 0.8 | V | |||
Błąd Tx |
Wina | Tx_f | 2.0 | V | |||
Normalne | Tk_n | 0 | V | ||||
Sekcja odbiornika: | |||||||
Wynik danych z jednym końcem | Vout, p.p. | 370 | 1800 | mv | |||
Wynik | Wlosfault | 2 | Vcc | V | |||
Losy normalne | Wlos norma | 0 | 0.8 | V |
Parametry | Symbol | Min. | Typowe | Max, proszę. | Jednostka | Uwaga: |
Sekcja nadajnika: | ||||||
Długość fali środkowej | λc | λ-6 | λ | λ+7.5 | nm | |
Szerokość widma ((-20dB) | △λ | 1 | nm | |||
Współczynnik tłumienia w trybie bocznym | SMSR | 30 | dB | |||
Moc wyjściowa optyczna | Pout | 0 | +5 | dBm | 1 | |
Czas wzrostu/spadku optycznego | tr/ tf | 260 | ps | 2 | ||
Wskaźnik wyginięcia | Wylotowe | 8.2 | dB | |||
Maska do oczu do wyjścia optycznego | Zgodne z normą IEEE802.3z (bezpieczeństwo laserowe klasy 1) | |||||
Sekcja odbiornika: | ||||||
Długość fali wejścia optycznego | λc | 1260 | 1620 | nm | ||
Przesyłka odbiornika | Polska | -8 | dBm | 3 | ||
Wrażliwość na RX | Sen | -24 | dBm | 3 | ||
RX_LOS Twierdzenie | LosyA | -40 | dBm | |||
RX_LOS De-asert | LosyD | -25 | dBm | |||
Hysteresa RX_LOS | LosyH | 0.5 | dB | |||
Ogólne specyfikacje: | ||||||
Wskaźnik danych | BR | 1.063/1.25 | Gb/s | |||
Poziom błędu bitów | BER | 10-12 | ||||
Maksymalna długość połączenia 9/125μm SMF@1.25Gb/s |
LMAX | 80 | km | |||
Całkowity budżet systemu | LB | 24 | dB |
Gigabit Ethernet
Infrastruktura przełącznika kanału światłowodowego
Interfejs router/serwer
Pozostałe układy przesyłowe optyczne
Oferujemy profesjonalne wsparcie techniczne i usługi dla modułu nadajnika optycznego SFP. Nasz zespół doświadczonych inżynierów jest dostępny, aby udzielić pomocy i odpowiedzieć na pytania.Zapewniamy kompleksową dokumentacjęDodatkowo oferujemy szereg opcji gwarancji, od jednorocznej gwarancji do dożywotniej gwarancji.Aby mieć pewność, że produkt jest objęty.
Opakowanie i wysyłka modułu nadajnika optycznego SFP:
Moduł nadajnika optycznego SFP jest bezpiecznie pakowany w opakowanie bąbelkowe i umieszczany w pudełku.
Dla klientów spoza kraju, pudełko jest wysyłane przez międzynarodową usługę kurierską.Wszystkie pudełka są oznaczone jako kruche i wysyłane z dodatkową ochroną..
