Szczegóły Produktu:
Zapłata:
|
| Słowa kluczowe: | Komercyjny transceiver optyczny SFP | Szybkość przesyłania danych: | 400G Ethernet |
|---|---|---|---|
| Złącze: | Złącze MPO12 | Rodzaj włókna: | Światłowód jednomodowy |
| Odległość transmisji: | 10KM | Źródło laserowe: | EML |
| High Light: | Optyczny moduł nadawczo-odbiorczy 400G SFP,optyczny moduł nadawczo-odbiorczy MPO12 SFP,nadajnik-odbiornik QSFP 400G DR4 |
||

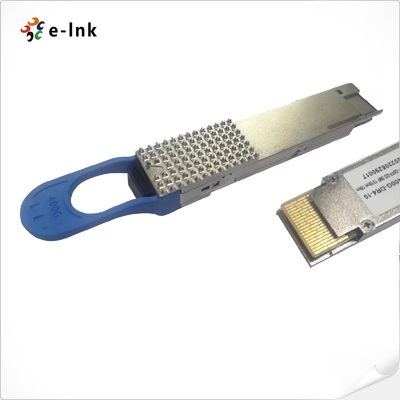

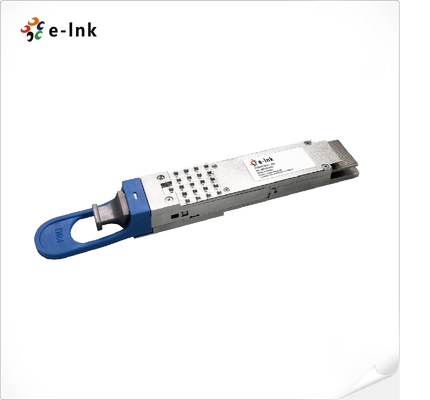

Moduł optyczny SFP 400GBASE-DR4 QSFP-DD 1310nm 10KM Transceiver Złącze MPO12
Optyczny moduł nadawczo-odbiorczyZalety
► Zgodny z dyrektywą UE 2011/65/UE (zgodny z RoHS)
► Maksymalny pobór mocy 10W
► Temperatura pracy obudowy 0°C do 70°C
► Dwuprzewodowy interfejs szeregowy z cyfrowym monitorowaniem diagnostycznym
► Laser klasy 1
Specyfikacja elektryczna Szybki sygnał (zgodny z IEEE 802.3 400GAUI-8)
|
Odbiornik (wyjście modułu) |
||||||
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Uwagi |
| Napięcie wyjściowe AC w trybie wspólnym (RMS) | - | - | 17,5 | mV | ||
| Napięcie wyjściowe różnicowe | - | - | 900 | mV | ||
| Wysokość bliższego oka, różnica | 70 | - | - | mV | ||
| Daleka wysokość oczu, różnica | 30 | - | - | mV | ||
| Współczynnik prekursorów dalekiego końca | -4,5 | - | 2,5 | % | ||
| Niezgodność zakończenia różnicowego | - | - | 10 | % | ||
| Czas przejścia (min, 20% do 80%) | 9,5 | - | - | ps | ||
| Napięcie w trybie wspólnym DC | -350 | - | 2850 | mV | ||
| Nadajnik (wejście modułu) | ||||||
| Parametr | Symbol | Min. | Typowy | Maks. | Jednostka | Uwagi |
| Wejście różnicowe pk-pk Tolerancja napięcia | 900 | - | - | mV | ||
| Niezgodność zakończenia różnicowego | - | - | 10 | % | ||
| Zakres tolerancji napięcia jednostronnego | -0,4 | - | 3,3 | V | ||
| Napięcie w trybie wspólnym DC | -350 | - | 2850 | mV | ||
Specyfikacja elektryczna Sygnał niskiej prędkości (zgodny z QSFP-DD HW Rev 5.1)
|
Parametr |
Symbol |
Min. |
Maks. |
Jednostka |
Stan |
|
Wyjście modułu SCL i SDA |
VOL |
0 |
0,4 |
V |
|
|
Wejście modułu SCL i SDA |
VIL |
-0,3 |
VCC*0,3 |
V |
|
|
VIH |
VCC*0.7 |
VCC+0,5 |
V |
|
|
|
InitMode, ResetL i ModSelL |
VIL |
-0,3 |
0,8 |
V |
|
|
VIH |
2 |
VCC+0,3 |
V |
|
|
|
IntL |
VOL |
0 |
0,4 |
V |
|
|
VOH |
VCC-0,5 |
VCC+0,3 |
V |
Aktywne porty światłowodowe w złączu MPO12 po stronie modułu
Informacje dotyczące zamawiania
|
Nr części |
Aplikacja |
Szybkość przesyłania danych |
Źródło laserowe |
Typ włókna |
|
LNK-QDD-400G-DR4-10 |
400GBASE-DR4 10km |
Ethernet 400 GB |
EML |
Światłowód jednomodowy |
