Szczegóły Produktu:
Zapłata:
|
| Słowa kluczowe: | Moduł nadawczo-odbiorczy światłowodu | Szybkość przesyłania danych: | 100 gramów |
|---|---|---|---|
| Pasmo: | 27,95 Gb/s na kanał | Odległość transmisji: | 100m |
| Złącze: | Złącze MTP MPO | Zgodność: | QSFP28 MSA |
| High Light: | 100G światłowodowy moduł nadawczo-odbiorczy,światłowodowy moduł nadawczo-odbiorczy QSFP28,optyczny moduł nadawczo-odbiorczy MTP MPO |
||

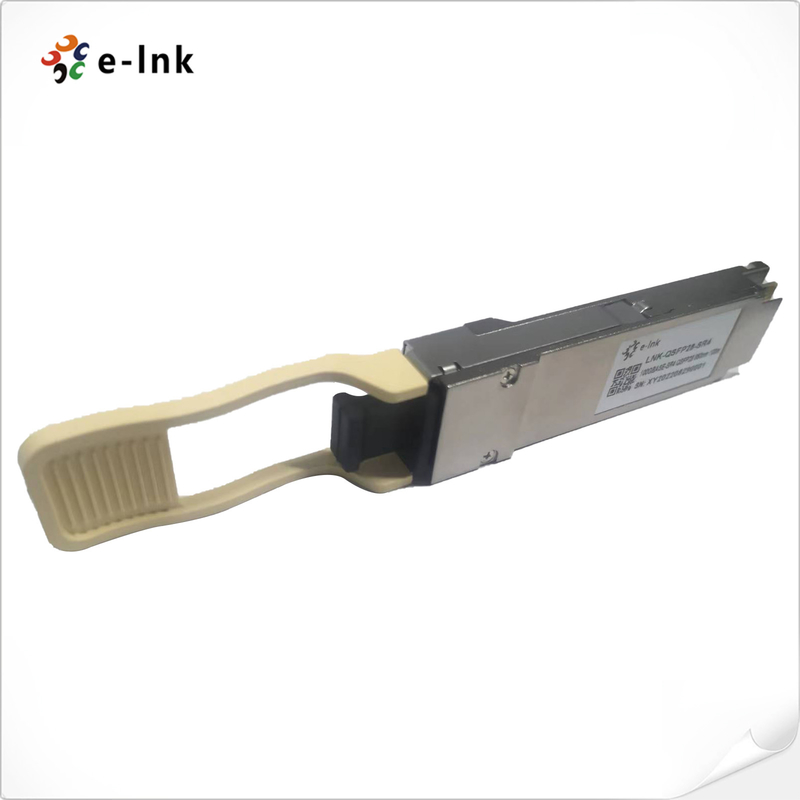

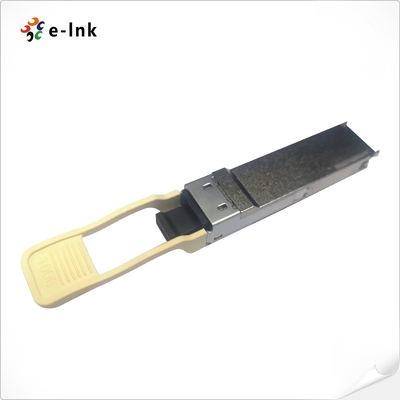

Moduł światłowodowy 100G 100M Transceiver QSFP28 Złącze MTP MPO VCSEL Multimode
Transceiver światłowodowyZalety
► 4 niezależne kanały full-duplex
► Cyfrowe możliwości diagnostyczne
► Działa pojedynczy zasilacz +3.3V
► Zakres temperatur 0°C do 70°C
► Część zgodna z RoHS
Moduł optyczny QSFP Przegląd
LNK-QSFP28-SR4 to moduł nadawczo-odbiorczy przeznaczony do aplikacji komunikacji optycznej 100m.Konstrukcja jest zgodna z 100GbASE-SR4 standardu IEEE 802.3-2012 Klauzula 88 IEEE 802.3bm CAUI-4 do modułu elektrycznego standardu ITU-T G.959.1-2012-02.Moduł konwertuje 4 kanały wejściowe (ch) z 25,78 Gb/s na dane elektryczne 27,95 Gb/s na 4 tory sygnałów optycznych i multipleksuje je w jeden kanał dla transmisji optycznej 100 Gb/s.Odwrotnie, po stronie odbiornika, moduł optycznie demultipleksuje sygnał wejściowy 100 Gb/s na 4 tory sygnałów i konwertuje je na 4 tory wyjściowe dane elektryczne.
Parametry elektryczne(TOP = 0 do 70 °C, VCC= 3.13do 3.47woltów)
|
Parametr |
Symbol |
Min |
Typ |
Maks. |
Jednostka |
Notatka |
|
|
Szybkość transmisji danych na kanał |
|
- |
25,78125 |
|
Gb/s |
|
|
|
Pobór energii |
|
- |
2,5 |
3,5 |
W |
|
|
|
Prąd zasilania |
ICC |
|
0,75 |
1,0 |
A |
|
|
|
Napięcie sterowania we/wy — wysokie |
VIH |
2,0 |
|
Vcc |
V |
|
|
|
Sterowanie we/wy — niskie napięcie |
VIL |
0 |
|
0,7 |
V |
|
|
|
Pochylenie między kanałami |
TSK |
|
|
150 |
Ps |
|
|
|
RESETL Czas trwania |
|
|
10 |
|
Nas |
|
|
|
RESETL Czas cofnięcia potwierdzenia |
|
|
|
100 |
SM |
|
|
|
Czas włączenia zasilania |
|
|
|
100 |
SM |
|
|
|
Nadajnik |
|||||||
|
Tolerancja napięcia wyjściowego z jednym zakończeniem |
|
0,3 |
|
4 |
V |
1 |
|
|
Tolerancja napięcia w trybie wspólnym |
|
15 |
|
|
mV |
|
|
|
Transmisja wejściowego napięcia różnicowego |
VI |
120 |
|
1200 |
mV |
|
|
|
Impedancja różnicy sygnału wejściowego transmisji |
ZIN |
80 |
100 |
120 |
|
|
|
|
Jitter wejściowy zależny od danych |
DDJ |
|
|
0,1 |
interfejs użytkownika |
|
|
|
Całkowity jitter danych wejściowych |
TJ |
|
|
0,28 |
interfejs użytkownika |
|
|
|
Odbiorca |
|||||||
|
Tolerancja napięcia wyjściowego z jednym zakończeniem |
|
0,3 |
|
4 |
V |
|
|
|
Napięcie różnicowe na wyjściu Rx |
Vo |
|
600 |
800 |
mV |
|
|
|
Napięcie narastania i spadku napięcia wyjściowego Rx |
Tr/Tf |
|
|
35 |
ps |
1 |
|
|
Całkowity jitter |
TJ |
|
|
0,7 |
interfejs użytkownika |
|
|
|
Jitter deterministyczny |
DJ |
|
|
0,42 |
interfejs użytkownika |
||
Schemat blokowy nadajnika-odbiornika
Linie i przypisanie interfejsu optycznego
Poniższy rysunek przedstawia orientację fasetek światłowodu wielomodowego złącza optycznego
Informacje dotyczące zamawiania
|
Numer części |
Opis produktu |
|
LNK-QSFP28-SR4 |
100G QSFP28 850nm 100m SR4 MPO |
