Szczegóły Produktu:
Zapłata:
|
| Słowa kluczowe: | Wielofunkcyjny konwerter światłowodowy SDI | Dane: | RS422 /RS232/RS485 |
|---|---|---|---|
| Złącze optyczne: | Dal LC/FC/ST/SC/MX/Lemo/Neutrino | Odległość transmisji: | Włókno SM 10+km, włókno MM 300m |
| Wygląd Rozmiar: | 172mm*167mm*45mm (DxSxW) | Temperatura pracy: | -10°C do +75°C |
| High Light: | Konwerter RS485 SDI na światłowód,konwerter RS232 SDI na światłowód,wielofunkcyjny konwerter SDI na światłowód |
||

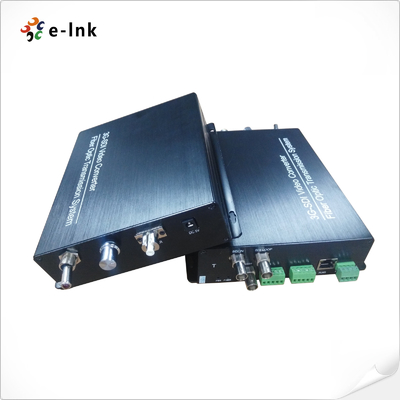

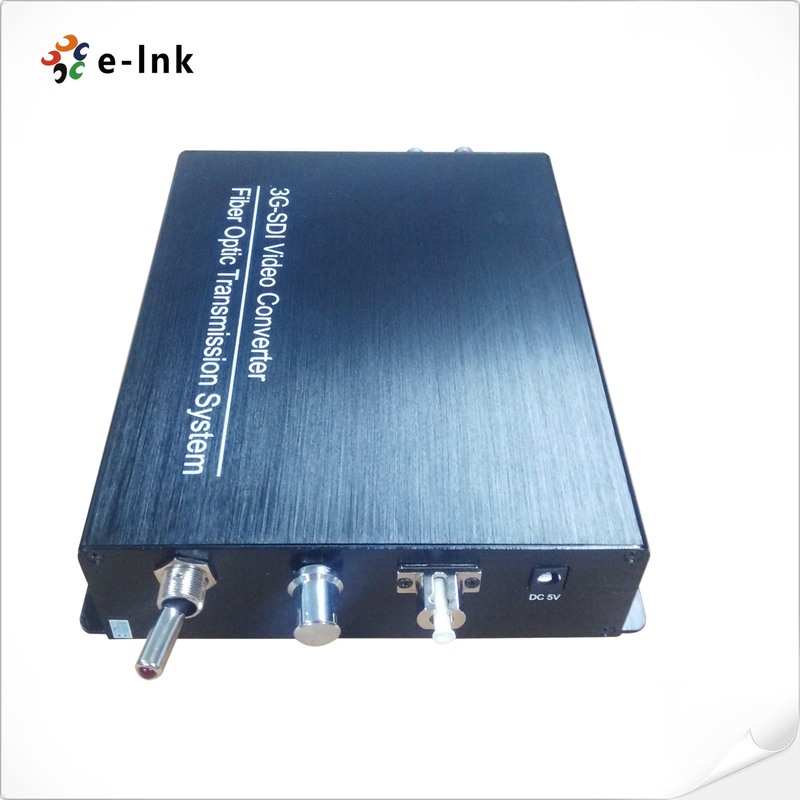

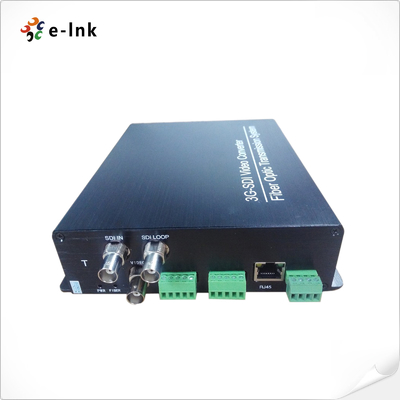

SDI Transceiver 3G / HD / SD-SDI Multiplekser światłowodowy z 10/100M Ethernet RS422 Tally
Konwerter światłowodowyZalety
► Z Remote & Tally i Audio (domofon) i zwrot wideo
► Automatyczne wyrównanie kabla w celu zapewnienia integralności sygnału
► 10+Km na światłowodzie jednomodowym lub 300m na światłowodzie wielomodowym
► Wejście zasilania bloku zacisków, hot swap i hot plugging
Indeksy techniczne
|
Moc wejściowa |
DC5V 3A |
|
Długość fali |
1310nm / 1550nm / CWDM |
|
Format sygnału |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Prędkość transmisji danych |
270Mbit/s — 1,48Gbit/s — 3Gbit/s |
|
Korekcja kabla |
Automatyczny korektor kabla (kabel Bel den 1694A) |
|
250m @ 270Mbit/s, 140m @ 1,5Gbit/s, 80m @ 3Gbit/s |
|
|
Awiofon Adapter optyczny do aparatu |
|
|
Berło |
4-pinowe gniazdo XLR (męskie)/5-pinowe gniazdo słuchawkowe XLR (żeńskie)/3,5 mm |
|
Mikrofon |
Wejścia mikrofonowe z funkcją wyciszania i wywłaszczania |
|
Słuchawki |
ze zwiększaniem lub zmniejszaniem głośności |
|
Audio |
Poziom równowagi lub niezrównoważenia linii |
|
Adapter optyczny aparatu Tally |
|
|
Berło |
4-pinowa głowica powietrzna lub 3-pinowa mini XLR |
|
Wyjście |
Zamknięcie styku suchego lub mokrego +12V |
|
Włączona: zwarcie lub +12V |
|
|
Wyłączony: otwarty lub 0V |
|
|
Ethernet |
|
|
Port |
Złącze 10/100 Base-T, RJ-45 |
|
Tryb pracy |
Pełny dupleks/półdupleks |
Przegląd
Seria LNK-MIDI umożliwia transmisję 3G, HD lub SD-SDI zgodnie z SMPTE 424M-2006, 292 i 259 z możliwością transmisji 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally, Intercom & Return Video przez światłowód jednomodowy lub wielomodowy.Wszystkie kanały danych są dostępne jednocześnie.System przesyła sygnał 3G/HD-SDI z kamery do stacji bazowej, a także wideo zwrotne (3G/HD-SDI), dane zdalnego sterowania, blokadę generatora, domofon, tally, audio i 10/100M Ethernet.System umieszcza wszystkie sygnały potrzebne do wielokamerowej produkcji 3G/HD-SDI na taktycznym kablu światłowodowym SM/MM lub hybrydowym SMPTE, zapewniając solidną i bezproblemową łączność w każdym studiu lub w produkcji zdalnej.
Dostosowywanie informacji
|
Typ sygnału |
Kanał |
Do przodu |
do tyłu |
Dwukierunkowy |
||||
|
1ch |
2ch |
4ch |
8ch |
Inne |
||||
|
Wideo HD-SDI |
|
|
|
|
|
|
|
|
|
Wideo 3G-SDI |
|
|
|
|
|
|
|
|
|
Wideo 12G-SDI |
|
|
|
|
|
|
|
|
|
Dźwięk analogowy |
|
|
|
|
|
|
|
|
|
RS232 |
|
|
|
|
|
|
|
|
|
RS422 |
|
|
|
|
|
|
|
|
|
RS485 |
|
|
|
|
|
|
|
|
|
100M Ethernet |
|
|
|
|
|
|
|
|
|
Zestawienie |
|
|
|
|
|
|
|
|
|
Analogowa synchronizacja trójpoziomowa |
|
|
|
|
|
|
|
|
|
Uwaga: Zakreśl „✔” dla tego, czego potrzebujesz. |
||||||||
