Szczegóły Produktu:
Zapłata:
|
| Interfejs szeregowy: | Terminal przemysłowy | Standard: | EIA/TIA RS232/485/422 |
|---|---|---|---|
| RS-232: | TXD, RXD, GND - dwukierunkowe | RS-485: | D+, D-, GND — dwukierunkowy |
| Zasilacz: | DC12~48V | Ochrona statyczna: | Ochrona przed wyładowaniami elektrostatycznymi 15KV (ESD) |
| Operacja Temperatura: | -25°C do +75°C | Wymiary: | 95(L)*70(W)*29(H)mm |
| High Light: | Modem światłowodowy RS232,modem światłowodowy SC SM,konwerter mediów światłowodowych EIA |
||
Przegląd

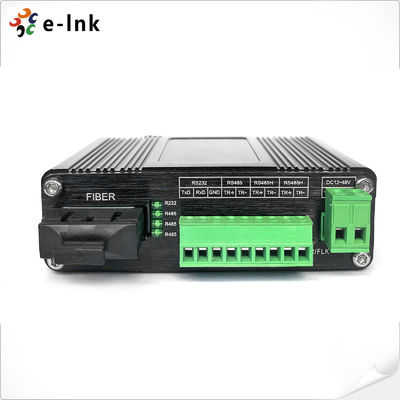

Seria LNK-IRS93 to przemysłowy konwerter RS232/RS485/RS422 na światłowód, który konwertuje standardowy sygnał RS232/RS485/RS422 na łącze światłowodowe, aby rozszerzyć sygnał do 2Km na włóknie wielomodowym i 80Km na włóknie jednomodowym.
Zastosowanie komunikacji światłowodowej rozwiązuje problemy zakłóceń elektromagnetycznych, zakłóceń pierścienia uziemienia i uszkodzeń wyładowań atmosferycznych.
Znacznie poprawia niezawodność, bezpieczeństwo i poufność transmisji danych i może być szeroko stosowany w różnych sytuacjach sterowania przemysłowego, sterowania procesami, sterowania oświetleniem scenicznym i sterowania ruchem.
Cechy
►Plug-and-play, hot pluggable
►Rozszerza Dwukierunkowy RS-232/RS-485/RS-422do 2 km na MMF, 80 km na SMF
►OOŚ/TIA standard RS232/485/422, 0~ Szybkość 2 Mb/s
►Seryjnydane są w pełni przejrzyste, szybkość transmisji jest samodostosowująca się, nie jest wymagane żadne ustawienie;
►Szybkie dane szeregowe mogą być używane do komunikacji DMX512 w Sterowanie oświetleniem scenicznym

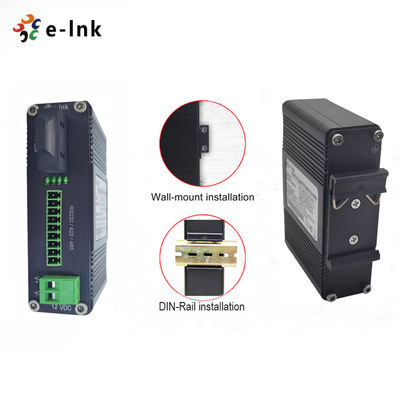

►Obsługuje instalację na szynie DIN i na ścianie.
►Wbudowana ochrona przeciwprzepięciowa i statyczna
►Diagnostyczne i wskaźnikowe diody LED
►Utwardzony ekologicznie -40°C do 75°C (-40°F do 176°F) temperatura pracy
Indeksy techniczne
|
Model |
LNK-IRS93Seria |
|
Złącze światłowodowe |
Standard SC, opcjonalnie ST/FC/LC |
|
Odległość światłowodu |
50/125um SMF: 2Km, 62.5/125um SMF: 5Km, 9/125 SMF:20/40/60/80Km |
|
Interfejs szeregowy |
Terminal przemysłowy |
|
Porty sygnałowe |
1 kanał RS232 - 1 Mb/s 1 kanał R485 — 1 Mb/s 2 kanały RS485H - 2 Mb/s 2-kanałowe RS485H można zgrupować w 1-kanałowe szybkie łącze RS422 |
|
|
EIA/TIA RS232/485/422 |
|
Odległość szeregowa |
RS232: 15 metrów, RS485/422: 1000 metrów |
|
Wskaźnik |
Maksymalnie 2 Mb/s |
|
RS-232 |
TXD, RXD, GND - Dwukierunkowy |
|
RS-485 |
D+, D-, GND - Dwukierunkowy |
|
Zasilacz |
DC12~48V |
|
Wskaźnik mocy |
<5W |
|
Ochrona statyczna |
Ochrona przed wyładowaniami elektrostatycznymi 15KV (ESD) |
|
Ochrona przed przepięciami |
Ochrona przeciwprzepięciowa 1500 W/s |
|
Operacja Temperatura |
-25°C do +75°C |
|
Temperatura przechowywania |
-40°C do +85°C |
|
Wilgotność przechowywania |
5% ~ 90% nie protekcjonalny |
|
Wymiary |
95(L)*70(W)*29(H)mm |
|
Waga |
0,25 kg/szt. |
Informacje o zamawianiu
|
Model |
Opis |
|
LNK-IRS93-SC20 |
PrzemysłowySzeregowy RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
Opcje montażu |

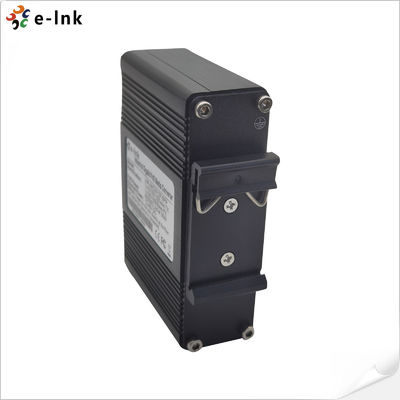

► Zainstalowano domyślny wspornik na szynę DIN, wspornik do montażu ściennego jest dołączony. |
|
Opcje mocy |
► Zasilacz należy zakupić osobno |
