Szczegóły Produktu:
Zapłata:
|
| Interfejs światłowodowy: | Simpleks LC | Odległość transmisji: | 20km |
|---|---|---|---|
| Długość fali: | 1310nm/1550nm | Wejście wideo: | 6 kanałów 3G-SDI |
| Wyjście wideo: | 2 kanały 3G-SDI | Złącze: | 10/100/1000 Mb/s 8 x RJ45 |
| Wejście zasilania: | 200VAC do 240VAC | Rozmiar: | Szafa 19” 2U |
| waga: | 11,5 kg/para | ||
| High Light: | 6-kanałowy przedłużacz światłowodowy SDI do przodu,8-kanałowy przedłużacz światłowodowy PoE SDI,konwerter Simplex LC Hd Sdi |
||
Przegląd

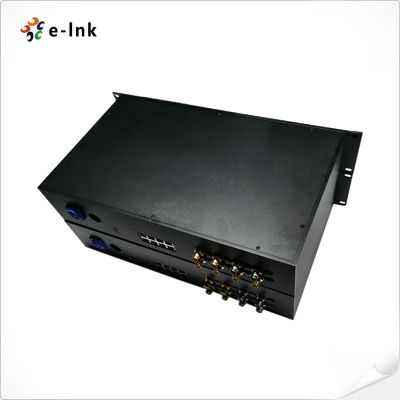

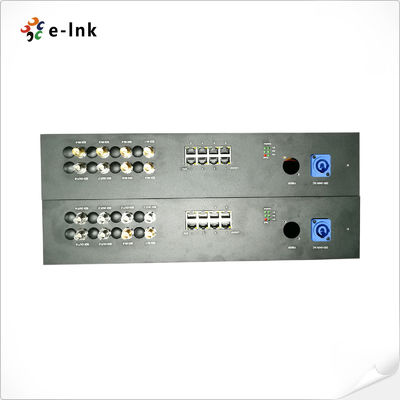

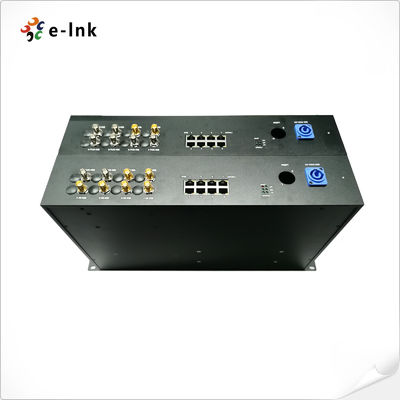

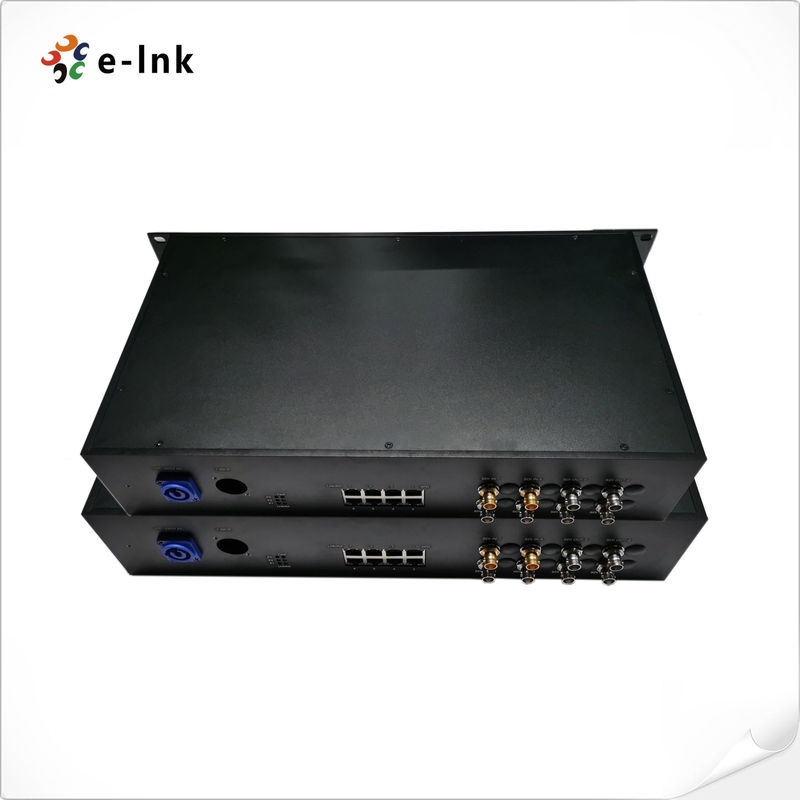

LNK-3GSDI-6FV2BV8GP obsługuje 8 kanałów Gigabit PoE + 6 kanałów do przodu 3G-SDI + 2 kanały do tyłu 3G-SDI przez transmisję pojedynczego włókna.Oferuje cyfrową transmisję w pełni nieskompresowanego SDI (270 Mb/s), HD-SDI (1,485 Gb/s), 3G-SDI (2,97 Gb/s) przez pojedyncze światłowód w jakości transmisji.8 portów POE spełnia standardy 802.3af / 802.3at z Ethernetem 10/100/1000M.Sieć zapewnia bezproblemowe połączenie, a port zasilania PoE może automatycznie wykrywać i zasilać zasilane urządzenia zgodne ze standardami IEEE802.3af / IEEE802.3at.Urządzenie bez POE inteligentnie wykrywa brak zasilania i przesyła tylko dane.
Ponieważ szum elektromagnetyczny nie ma wpływu na sygnały optyczne, LNK-3GSDI-6FV2BV8GP sprawia, że Twój system jest bardziej niezawodny i bezpieczny.To dobre rozwiązanie dla każdego systemu monitoringu HD lub aplikacji do transmisji na żywo.Biorąc wszystko pod uwagę, LNK-3GSDI-6FV2BV8GP przesuwa granice konwencjonalnego koncentrycznego systemu CCTV lub systemu nadawczego na zupełnie nowy poziom i pozwala na zwiększenie odległości transmisji do 20 km.
Cechy
Indeksy techniczne
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simplex LC |
| Odległość transmisji | 20 km |
| Długość fali | 1310nm/1550nm |
| Wtyczka | Neutrik OpticalCon Quad |
| Wideo | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowo: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maksymalnie 3,2 Gb/s |
| Zysk różnicowy (10% 90% APL) | <1% |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1.485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Wejście wideo | 2 kanały |
| Wyjście wideo | 6 kanałów |
| Ethernet | |
| Normy |
IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX/FX IEEE802.3ab 1000BASE-T IEEE802.3z 1000BASE-X IEEE802.3at Zasilanie przez Ethernet |
| Interfejs | 8 x 1000BASE-T RJ45 |
| Tryb pracy | Automatyczne negocjowanie domyślnie |
| Maks.Moc na port | RJ45 Port 1 ~ Port 8 (maks. 30 W na port) |
| Elektryczny | |
| Port zasilania | Wtyczka PowerCon |
| Wejście zasilania | 200VAC do 240VAC |
| Pobór energii | <12W |
| Wskaźnik ledowy | |
| PWR | Zasilacz |
| SDI 1~8 | Sygnał 3G-SDI |
| AKT | Sygnał Ethernet RJ45 |
| POŁĄCZYĆ | Stan łącza |
| Mechaniczny | |
| Wymiary (DxSxW) | 560 x 450 x 380 mm (19 cali 2U) |
| Waga | 11,5 kg/para |
| Obudowa | Metalowe opakowanie |
| Opcje montażu | Montaż w stojaku |
| Środowiskowy | |
| Temperatura pracy | -20 ℃ + 70 ℃ |
| Temperatura przechowywania | -40 ℃ (+ 80 ℃) |
| Wilgotność pracy | 0~95% |
| MTBF | ≥100000 godzin |
Aplikacja
