Szczegóły Produktu:
Zapłata:
|
| Zgodności: | DVI1.0 / HDMI v1.4 | Maksymalna częstotliwość zegara pikseli: | 340 MHz |
|---|---|---|---|
| Maksymalna szybkość transmisji wideo: | 3,40 Gb / s | Obsługiwana głębia koloru: | 24-bit |
| Obsługiwane rezolucje: | 4096 * 2160 / 60P | Obsługa cyfrowego dźwięku: | 7.1-kanałowy LPCM, 192 kHz, 24-bitowy dźwięk |
| Wejście DVI / Wyjście DVI: | 1x Złącze żeńskie DVI 24 + 1 | Optyczny: | 1x port SFP + |
| Obsługa KVM: | Klawiatura USB x 1 / Mysz USB x1 | Wsparcie CEC: | CEC NIE są obsługiwane! |
| High Light: | dvi to fiber converter,dvi to fiber media converter |
||

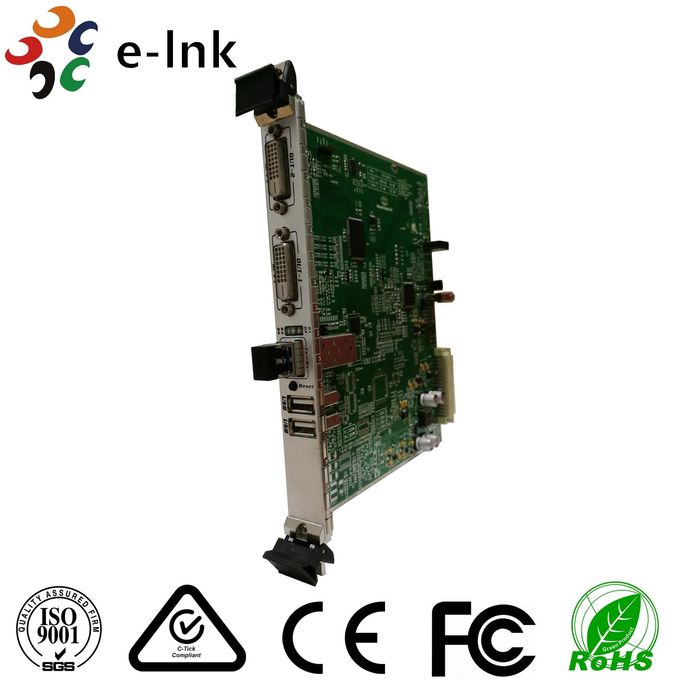

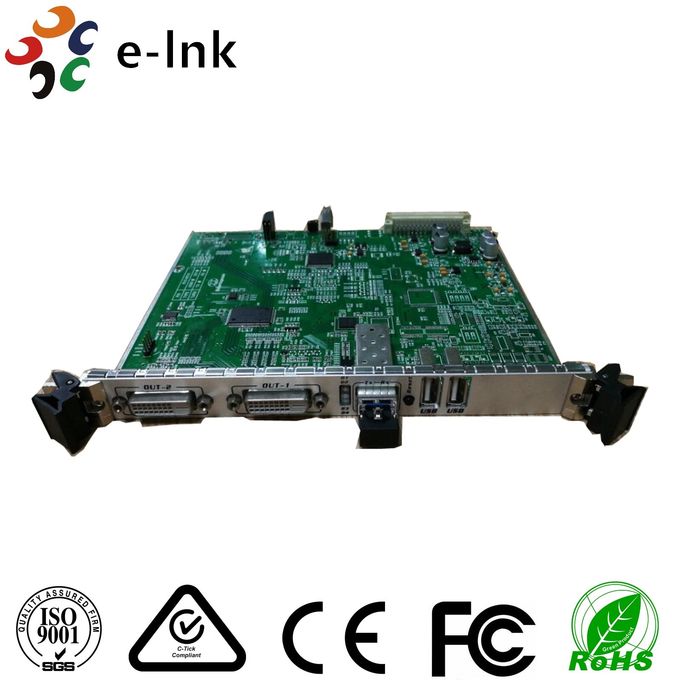

10G SFP + Port 5U Rack Typ karty 4K 3840 * 2160 / 60P DVI Video to Fibre Converter
Indeksy techniczne (4K DVI KVM Extender światłowodowy)
Wydajność | |
Spełnienie | DVI1.0 / HDMI v1.4 |
Maksymalna częstotliwość zegara pikseli | 340 MHz |
Maksymalna szybkość transmisji wideo | 3,40 Gb / s |
Obsługiwana głębia koloru | 24-bit |
Obsługiwane rezolucje | 1920x1080 / 60p, 3840x2160 / 30p, 4096x2160 / 30p, 3840x2160 / 60p (YCbCr 420), 4096 * 2160 / 60P (YCbCr 420) |
Obsługa cyfrowego dźwięku | 7.1-kanałowy LPCM, 192 kHz, 24-bitowy dźwięk |
Znajomości | |
Wejście DVI / Wyjście DVI | 1x Złącze żeńskie DVI 24 + 1 |
Optyczny | 1x port SFP + |
Kabel | |
Typ kabla światłowodowego / maks. Długość | Włókno wielomodowe 50 / 125μ OM3-300: ≤ 1000 stóp (≤ 300 metrów) |
Rozszerzona funkcja | |
Wsparcie KM | Klawiatura USB x 1 / Mysz USB x1 |
Wsparcie CEC | CEC NIE są obsługiwane! |
Wsparcie DDC | |
EDID Pass-through Support | tylko 300 metrów |
HDCP Pass-through Support | tylko 300 metrów |
Mechaniczny | |
Budowa | Bardzo odporna obudowa Alufer |
Wymiary (dł. X szer. X wys.) | 89 mm x 104 mm x 28,3 mm |
Waga netto | LNK-4KDVI-2240-S: 200 g LNK-4KDVI-2240-R: 200 g |
Środowiskowy | |
temperatura robocza | Od 32 ° do + 122 ° F (0 ° do + 50 ° C) |
Temperatura przechowywania | -40 ° do + 185 ° F (-40 ° do + 85 ° C) |
Wilgotność pracy | 5% do 80% (bez kondensacji) |
Wilgotność przechowywania | 5% do 95% (bez kondensacji) |
Wymagania dotyczące zasilania | |
Zewnętrzny zasilacz sieciowy | Wejście: 100-240VAC / 50-60Hz 0,2A |
Pobór energii | LNK-4KDVI-2240-S: 3 W LNK-4KDVI-2240-R: 3 W |
Gwarancja | |
Ograniczona gwarancja | 2 lata gwarancji |

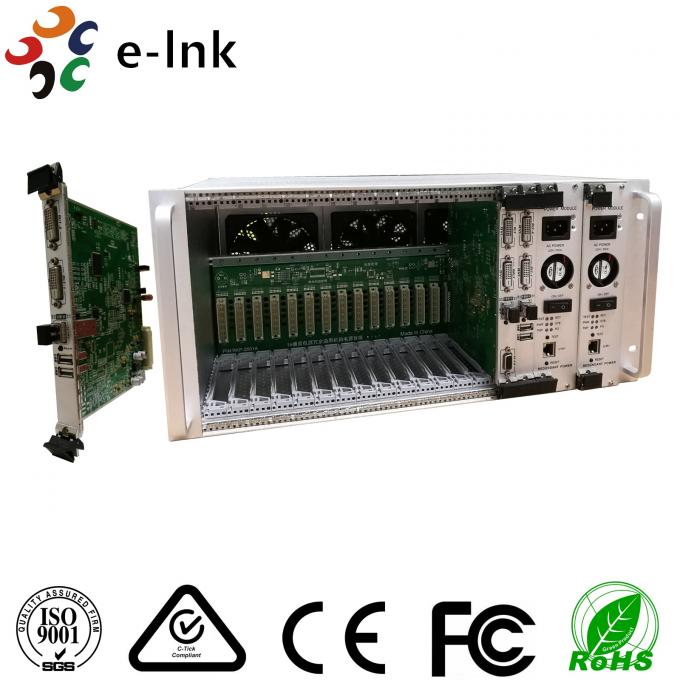

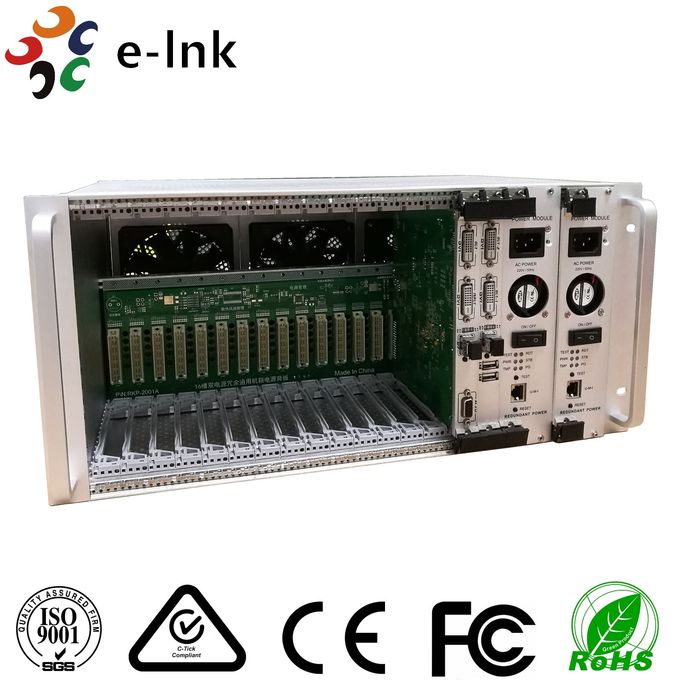

Indeksy techniczne (szafka 5U)
| Parametr | Specyfikacje |
| Liczba slotów | 16 |
| Struktura | Stojak 5U |
| Wejście zasilania | Napięcie AC: 85 ~ 265 V AC; częstotliwość: 50/60 Hz |
| Moc wyjściowa | DC12V 20A (250 W) |
| Marszczyć | ≤20 mv |
| Konfiguracja zasilania | podwójne zasilanie dla trybu ciepłej kopii zapasowej |
| Wskazanie LED | POWER (zasilanie) |
| Rozmiar (WxHxD) | 482 * 221 * 300 mm |
| Maksymalne zużycie energii | 250W |
| Temperatura robocza | -10 ~ 55 ° C |
| Wilgotność pracy | 5% ~ 90% |
| Utrzymywanie temperatury | -40 ~ 70 ° C |
| Utrzymywanie wilgotności | 5% ~ 90% bez kondensacji |
Przegląd
DVI (High-Definition Multimedia Interface) ostatnio staje się coraz bardziej popularny w zastosowaniu systemu transmisji wideo i audio. Jednak ze względu na ekstremalną wydajność elektryczną tradycyjny kabel z drutu miedzianego nakłada ograniczenia na odległość transmisji sygnału i jakość sygnału. W rzeczywistości światłowód ma niską dyspersję, co z kolei ma siłę dłuższej odległości transmisji i lepszą jakość transmisji sygnału w porównaniu z tradycyjnym kablem miedzianym. Przedłużacz DVI używa światłowodu 2-żyłowego bez przewodu miedzianego, w którym zjawisko interferencji częstotliwości radiowych jest dosłownie wykluczone, co świadczy o zaletach wysokiej wydajności i dobrej jakości sygnału oraz niskich kosztach.
Wysoka wydajność - seria LNK-4KDVI-2240 to wysokiej jakości wzmacniacz światłowodowy DVI 4K DVI KVM, który przesyła sygnały DVI o wysokiej rozdzielczości na ekstremalne odległości przy użyciu 2-rdzeniowego światłowodu. Ten wzmacniacz obsługuje sygnały HDMI v1.4 o rozdzielczości do 4K (4096 x 2160 / 30p) na odległościach do 300 m.
Rozszerzenie światłowodowe - Zestaw przedłużacza składa się z modułu nadajnika optycznego, który przekształca sygnały DVI na impulsy świetlne do transmisji przez włókno 2-rdzeniowe. Optyczny moduł odbiorczy przekształca impulsy świetlne z powrotem na sygnał DVI w celu wyświetlenia na monitorze lub projektorze.
Najnowocześniejsza optyka - Większość jednowłóknowych przedłużaczy optycznych przesyła sygnały na wielu długościach fal optycznych, które mogą ucierpieć z powodu dyspersji chromatycznej na długich trasach kablowych. Aby uniknąć tego problemu, ten wzmacniacz wykorzystuje najnowocześniejszy, szybki SerDes, który łączy kanały sygnału DVI w jeden nieskompresowany strumień bitów 10,3 Gbps. Umożliwia to optyczną transmisję sygnału na pojedynczej długości fali optycznej, co zapewnia większą wierność sygnału, stabilność i doskonałą jakość obrazu, niezależnie od długości kabla. Te cechy sprawiają, że seria LNK-4KDVI-2240 jest idealnym wyborem na przyszłość dla projektantów systemów i integratorów, którzy muszą przesyłać sygnały DVI o wysokiej rozdzielczości na ekstremalne odległości.
funkcje
Podanie
Informacje o zamawianiu
| Pozycja | Opis | |
| LNK-4KDVI-2240 | Typ karty 4K DVI KVM Światłowodowy przedłużacz z KVM, w tym 1 nadajnik i 1 odbiornik, używany przez pary | |
| LNK-5U-DVI | 16-slot 5U Rack dla 4K DVI KVM Extender światłowodowy |
